全铜200mm规格电脑水冷排散热结构

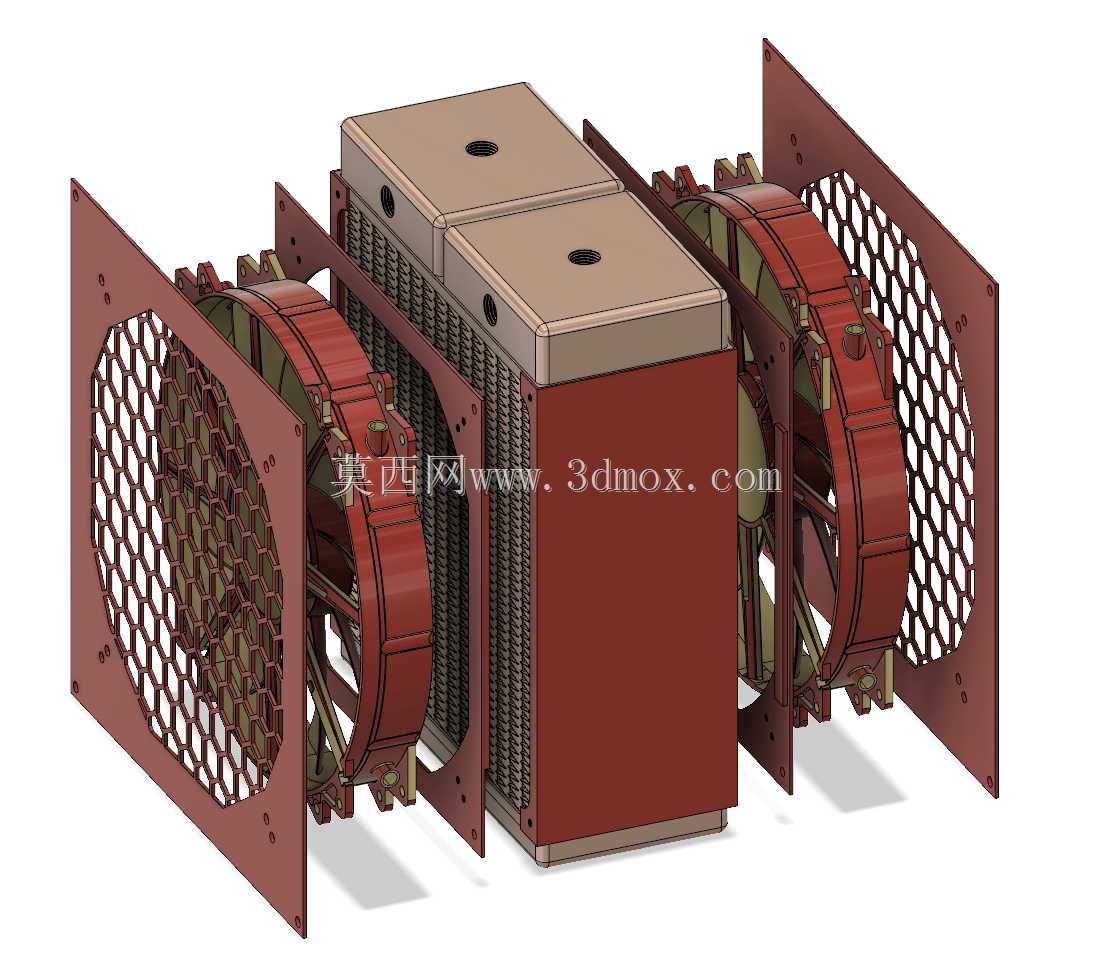

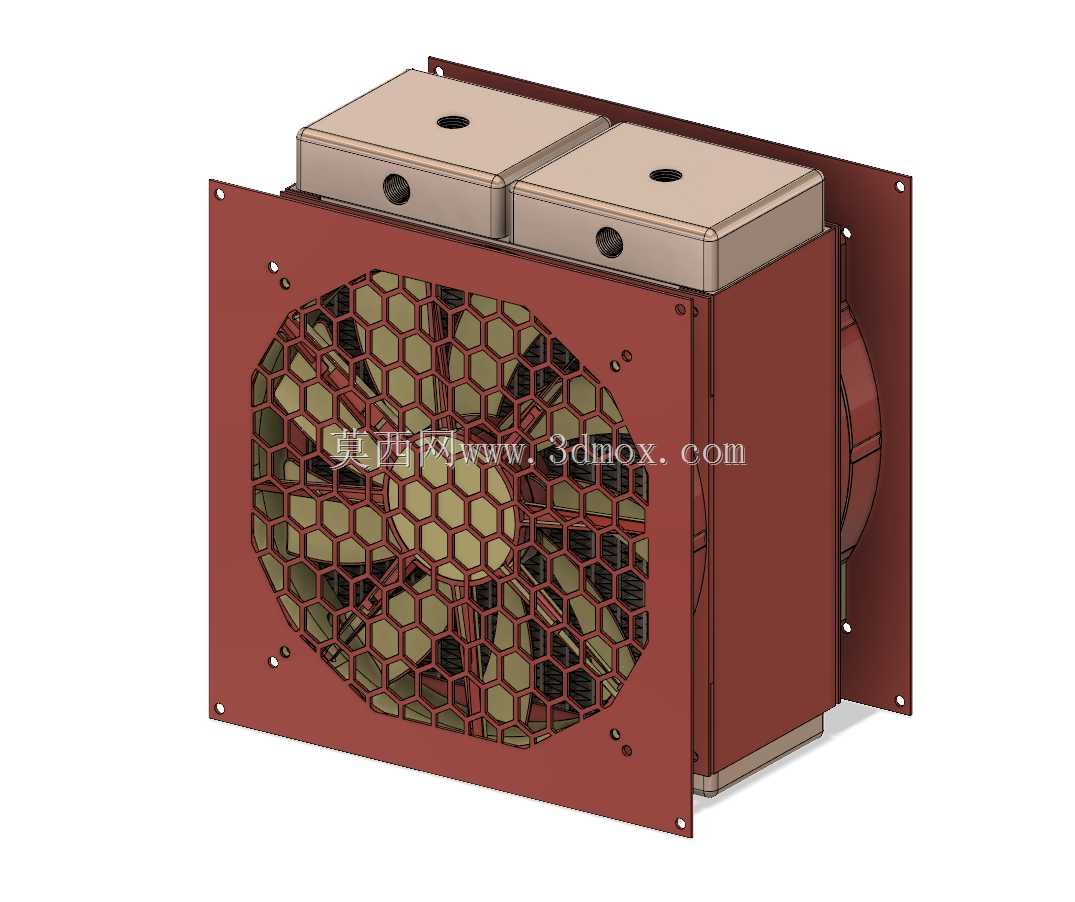

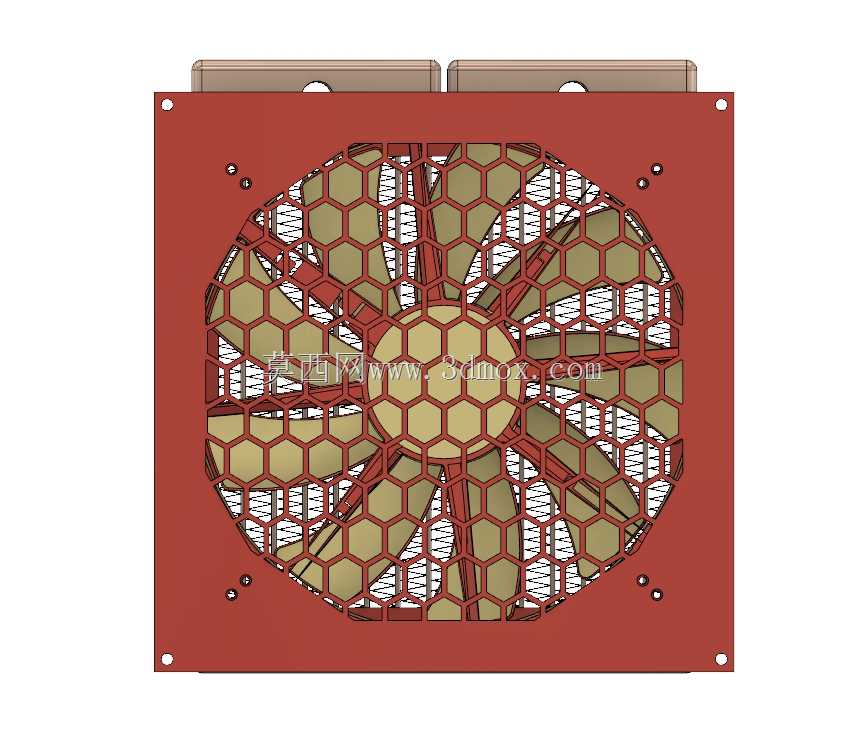

该结构属于PC硬件散热领域的液冷换热组件，主要应用于高功耗台式工作站、超频DIY主机、小型服务器的CPU与GPU散热回路中，承担液冷回路中冷却液与空气的热交换功能，将循环液携带的硬件热量通过大面积铜质鳍片传导至流经的空气流中，实现硬件工作温度的稳定控制。整体采用全铜材质打造，对应200mm风扇安装位规格，厚度方向尺寸为85mm，安装法兰边预留对应200mm规格风扇的标准螺丝孔位，可直接适配市面主流200mm高风量风扇，安装边界预留足够的螺丝锁付空间，不会与机箱内的主板供电模块、内存马甲等部件产生干涉。设计过程中优先考虑换热效率与结构密封性，水室部分采用双腔独立结构，分别对应冷却液的进液与出液通道，水室表面预留标准G1/4螺纹接口，可兼容常规水冷硬管、软管接头的安装，无需额外转接配件。散热核心部分采用密集铜质鳍片阵列，鳍片与铜质底座采用焊接工艺连接，降低接触热阻，鳍片间隙经过优化，既保证足够的换热接触面积，又不会因为间隙过小导致风阻过高，适配常规1500-2500转速的200mm风扇即可达到设计换热功率。风扇护网采用六边形蜂窝格栅结构，在保证通风面积的前提下提升护网整体结构强度，避免长期使用中护网变形触碰风扇扇叶产生异响，同时格栅边缘做钝化处理，安装过程中不会划伤操作人员。建模过程中对鳍片的重复阵列采用参数化关联设计，调整鳍片间距、厚度参数时可自动更新整体结构，水室与安装法兰的连接位置做了圆角过渡，减少应力集中问题，所有螺孔位置都按照实际安装公差预留了0.2mm的间隙量，避免实际装配中出现孔位错位无法锁付的问题。该结构可直接用于PC散热系统的方案选型参考，也可作为同类换热产品结构设计的参照基准，建模时还原了实际产品的装配层级，各部件可单独拆分用于工程出图或加工工艺验证。
