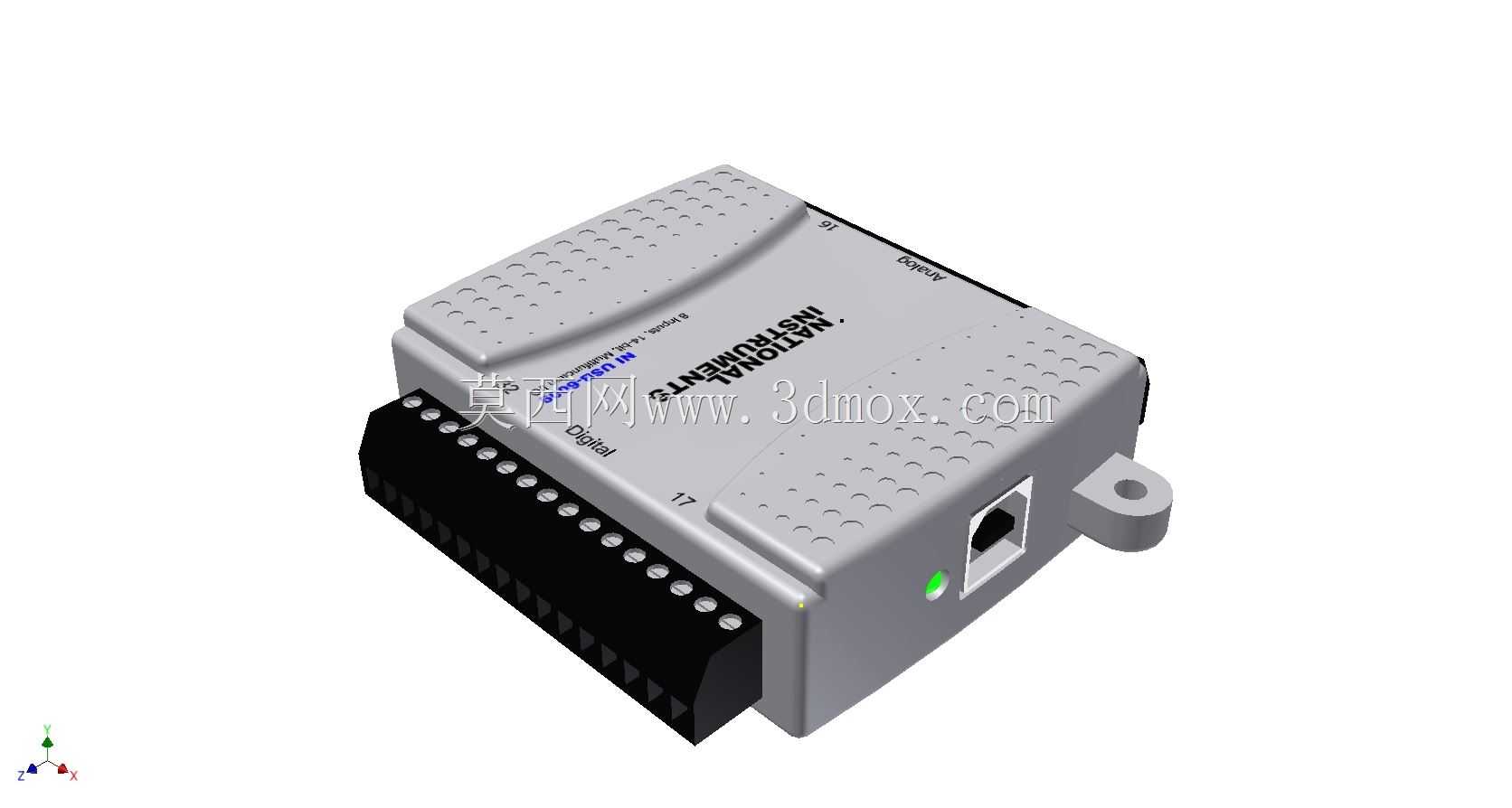

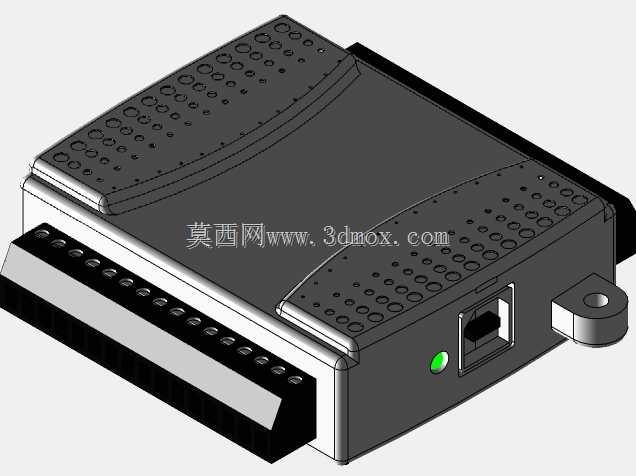

NIUSB-6009多功能数据采集设备结构设计

在实验室测试台搭建、小型工业设备状态监测、教学实验平台开发这类场景里，这类紧凑型多功能IO采集模块的出镜率一直很高，很多做设备二次开发、测试系统集成的工程师，在做结构布局时都需要精准的设备三维模型来核对安装空间、走线位置。这款采集设备的整体外壳采用阻燃ABS材质做包覆，侧面预留的标准USB-B型接口兼顾了数据传输与供电需求，不需要额外配置独立电源，在桌面测试、临时测点布设的场景下能大幅减少布线工作量。设备正面排布的14位分辨率模拟输入通道，搭配数字IO端口，可覆盖绝大多数低速传感器信号采集、开关量信号交互的需求，从热电偶的慢变信号到接近开关的电平信号，都能通过对应的接线端子完成接入，端子排采用带标识的螺丝压接结构，接线时不需要额外转接端子排，能直接将导线压入对应端口，减少了柜内转接件的占用空间。做结构设计时，设备单侧预留的带安装孔固定耳是重点核对的尺寸边界，这个固定耳可适配M3规格的螺丝，既可以直接固定在设备安装板的平面上，也能搭配标准DIN导轨卡扣实现导轨安装，两种安装方式的切换不需要额外改动设备本体结构。外壳表面的细密凸点纹理并非装饰设计，一方面是增加手持插拔时的摩擦力，避免接线时设备滑脱，另一方面是提升外壳的散热面积，在长时间连续采集的工况下，能让内部电路产生的热量更快通过外壳散出，避免局部积热影响采样精度。设备的接口排布做了防呆设计，USB接口与接线端子分别布置在相邻的两个侧面，接线完成后插拔USB线不会干扰到已经接好的信号线路，侧面的状态指示灯正对操作视角，设备上电、正常通讯、采样运行的状态都能直接通过指示灯颜色判断，不需要额外连接软件查看设备状态。在做测试系统的三维布局时，需要注意设备接线端的预留空间，端子排前方要留出至少30mm的走线与接线操作空间，避免导线过度弯折导致的接触不良，同时设备本体与周边强电模块要留出足够的电磁隔离距离，避免强电干扰影响模拟量采样的准确度。这类小型采集模块的外形尺寸控制十分紧凑，整体厚度不到40mm，在空间局促的便携测试箱、小型教学实验台内部安装时，不会占用过多的安装空间，能给其他传感器、接线端子留出更多布局余量。
