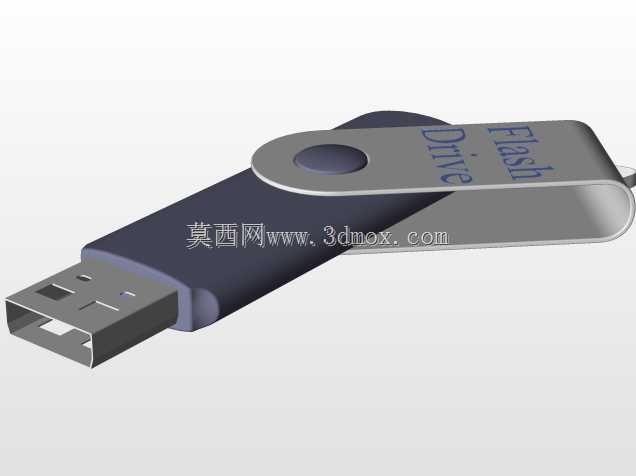

旋转式便携U盘外观结构三维设计

日常办公场景里，这类旋转结构的闪存驱动器是跨设备数据拷贝的常用载体，不用额外配备保护帽，通过金属转片的旋转就能实现USB插头的收纳与露出，避免了传统盖帽式U盘容易丢失盖帽的通病，也能在收纳状态下保护金属插头不被磕碰、积灰，适配日常通勤、外勤调试、车间工位数据转移等多场景的携带需求。从结构设计逻辑来看，整体采用分体式装配思路，主体分为塑胶内芯、金属旋转夹片、USB公头三个核心部分，塑胶内芯承担PCB电路板的容纳与固定作用，内部预留的腔体尺寸刚好贴合常规U盘PCB板的安装边界，边缘做了0.2mm的装配余量，避免组装时出现压件、卡滞问题。金属旋转夹片采用薄不锈钢冲压成型，表面做哑光磨砂处理，既提升握持时的摩擦力，也能减少日常使用中的划痕残留，夹片与塑胶主体的连接位置采用凸点卡扣结构，不需要额外加装销轴，依靠金属自身的弹性形变实现旋转阻尼感，旋转到0度和180度位置时都有清晰的卡位反馈，不会出现使用过程中夹片随意转动遮挡插头的问题。外形尺寸上，整体长度控制在60mm以内，宽度20mm，厚度控制在8mm，刚好适配台式机、笔记本相邻USB接口的安装间距，不会出现插入后遮挡相邻接口的问题，插头部分的尺寸严格遵循USB2.0/3.0通用公头的尺寸规范，插入深度控制在14mm，保证和设备母座的接触可靠性，不会出现虚接、识别失败的情况。外观设计上没有做多余的凸起结构，整体线条圆润过渡，边缘做R1.5的圆角处理，放在口袋、工具包中不会勾挂织物，金属夹片表面预留的丝印区域可以做品牌标识或容量标注，不破坏整体的简洁质感。建模过程中重点还原了旋转结构的配合间隙，金属夹片和塑胶主体的单边间隙控制在0.1mm，既保证旋转顺畅，也不会出现松垮晃动的问题，USB插头的金属外壳部分做了细微的倒角处理，和实际量产产品的插拔手感保持一致，内部腔体的定位柱位置对应PCB板的安装孔位，完全符合实际生产的装配逻辑，可直接用于外观手板打样的结构参考，也能作为数码配件类产品的结构设计教学案例使用。
