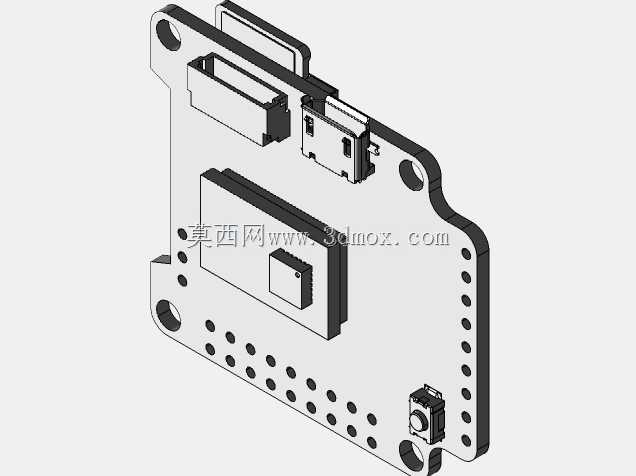

Holybro Kakute F7飞控板结构设计

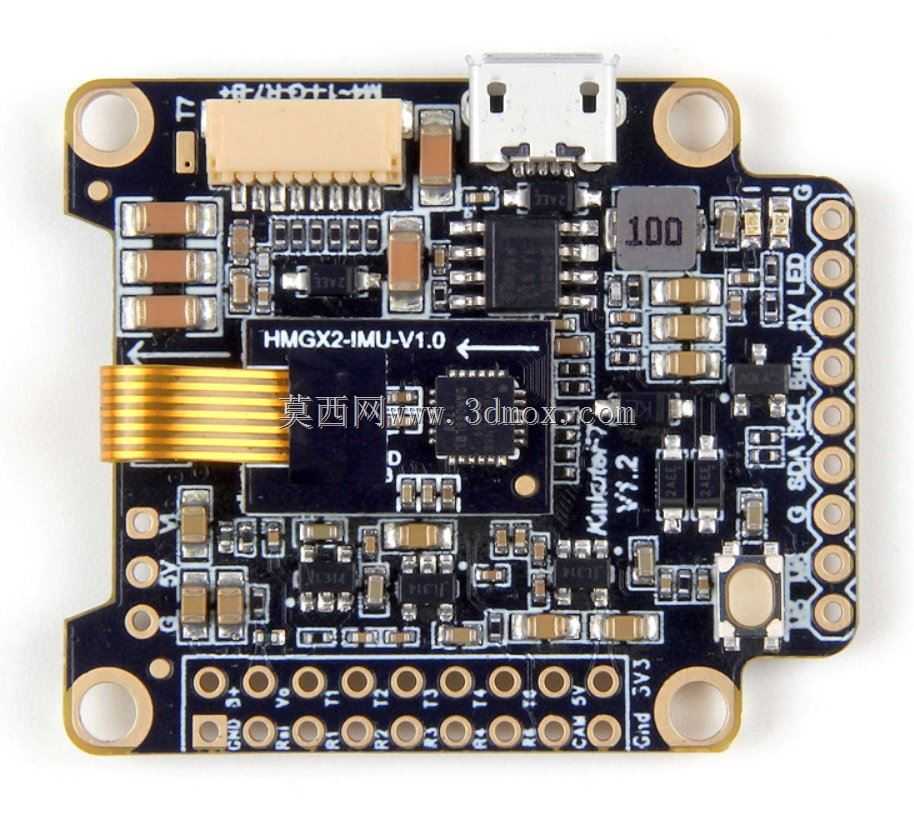

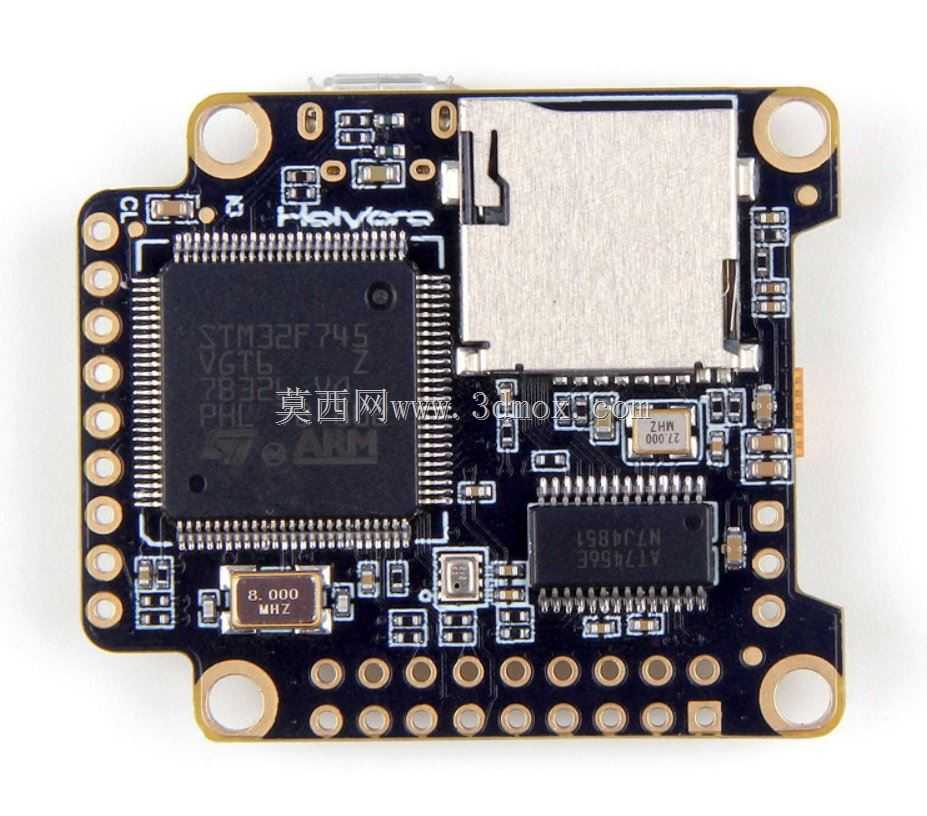

这款飞控板的结构设计完全围绕多旋翼无人机的装机适配需求展开，四个角预留的标准安装孔位，匹配市面上绝大多数3寸、5寸穿越机以及小型工业多旋翼无人机的飞塔安装间距，安装孔周边做了露铜沉金处理，既可以通过铜柱实现与电调、图传板的层叠固定，也能避免安装时螺丝挤压造成PCB基材分层，孔位的公差控制在0.1mm以内，保证装机时不会出现孔位错位需要扩孔的情况。板载元件的布局充分考虑了装机后的走线合理性，MicroUSB接口布置在板边顶部位置，飞控装机后无需拆解机身即可直接连接电脑进行参数调试，避免了调试时反复拆装机的麻烦；侧边的排线插座采用卧式贴片设计，排线引出方向平行于PCB板面，不会和上层的图传、GPS模块产生空间干涉，同时排线座旁预留了走线卡槽，能固定排线避免飞行中震动导致排线松脱。从功能布局来看，核心IMU传感器布置在PCB板的几何中心位置，这个位置是无人机飞行时机身震动传递相对均匀的区域，能减少非对称震动带来的传感器数据噪声，传感器周边的滤波电容采用对称排布，既可以滤除电源纹波对传感器采样的干扰，也能平衡板上的元件重量分布，避免飞控板自身重量偏心带来的额外调参负担。板上的焊盘全部做了沉金加厚处理，侧边引出的电机焊盘、电源焊盘、外设焊盘排列整齐，每个焊盘旁都印有清晰的丝印标识，焊接时无需反复查阅引脚定义，焊盘的大小兼顾了焊接便利性和大电流通过能力，电源回路的焊盘特意做了加宽处理，能承载持续大电流供电的需求，不会出现焊盘过热脱落的问题。板上的状态指示灯、启动按键都布置在板边易观察易操作的位置，装机后可以直接通过指示灯判断飞控的启动、解锁、故障状态，按键也可以直接触达，无需额外外接按键。PCB的边缘做了圆角处理，避免装机时锋利的板边划伤线材或者操作人员的手，板上元件的高度经过严格管控，最高的元件高度不超过5mm，层叠安装时和上层板之间预留足够的空气间隙，既可以避免元件接触短路，也能给核心处理器、电源芯片留出足够的散热空间，长时间飞行也不会出现过热降频的情况。整个飞控板的结构设计没有冗余的空间浪费，在有限的PCB面积内整合了所有必要的接口和元件，重量控制在合理范围内，不会给无人机带来额外的负载负担，同时所有接口的位置都适配主流的航模装机习惯，不管是新手入门装机还是资深玩家做定制化改装，都能快速完成安装接线，减少装机过程中的结构适配问题。
