半入耳式真无线蓝牙耳机单体外观结构

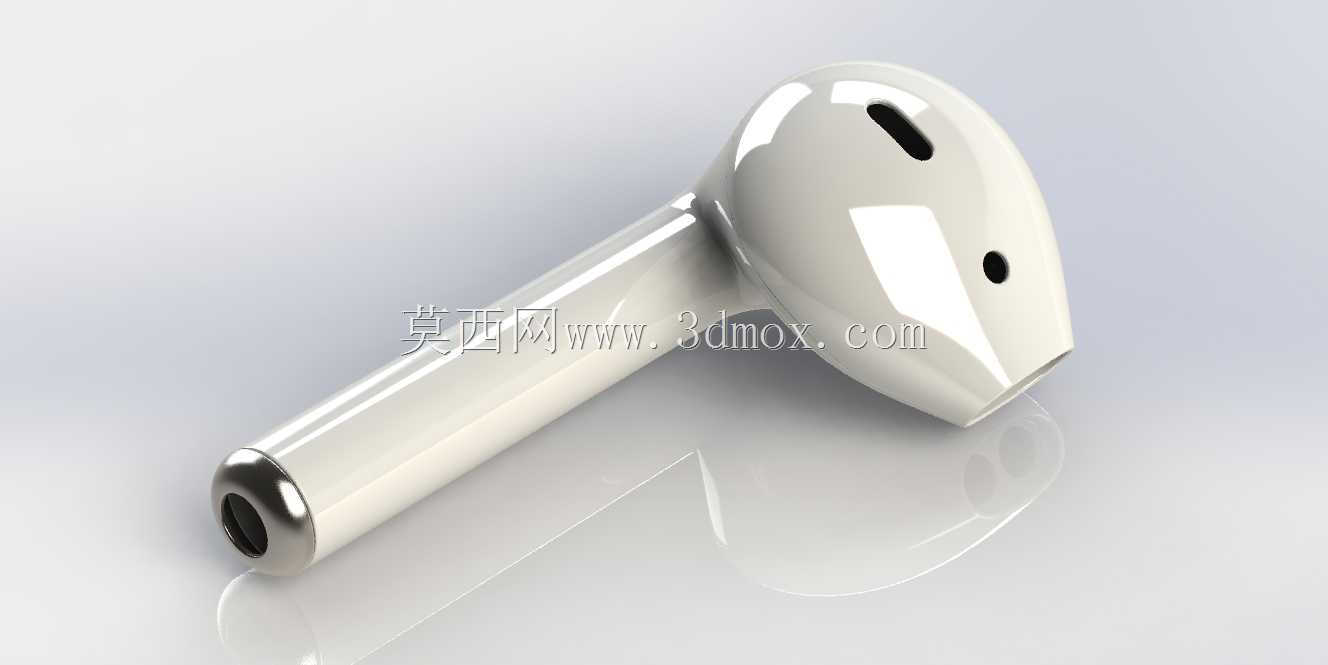

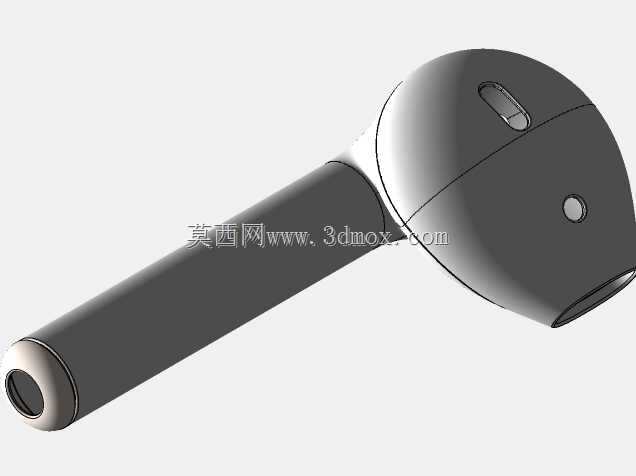

本次呈现的半入耳式真无线蓝牙耳机结构，在消费电子穿戴音频设备的结构设计场景中具备较高的参考价值，这类耳机是当前个人移动音频终端的主流形态，日常使用场景覆盖通勤随身听声、办公通话拾音、运动随身伴听等多个高频使用场景，核心功能是完成电声转换输出音频，同时集成拾音模块完成通话语音采集，部分同形态产品还会集成触控、佩戴检测等附加功能。从结构设计思路来看，该款耳机采用经典的半入耳佩戴形态，腔体部分贴合人耳耳甲腔的生理曲面，没有入耳式耳机的硅胶套深入耳道结构，佩戴时的异物感更低，适合长时间佩戴使用。音嘴部分做了收窄的圆柱形态，端部设置出音孔与金属防护网，既可以对准耳道位置传递声音，也能阻挡耳道分泌物、外界灰尘进入腔体内部损坏发声单元。腔体背部设置的长条形开孔是泄压平衡孔，作用是平衡腔体内部与外界的气压差，避免发声单元振膜工作时因为腔体内外气压差产生失真，同时也能优化低频段的声学表现，腔体侧面的小孔则是通话麦克风的拾音孔，位置设计避开了佩戴时耳廓遮挡的区域，保证通话拾音的清晰度。从安装边界与尺寸适配角度来看，该耳机的整体轮廓尺寸适配绝大多数成年人的耳甲腔尺寸，柄状结构从腔体向下延伸，既可以内置蓝牙天线、电池等元器件，也能在佩戴时形成辅助支撑，卡在耳屏与对耳屏之间的位置，提升佩戴的稳定性，避免日常活动中耳机滑落。建模过程中重点还原了耳机表面的高光曲面过渡，所有曲面之间的G2连续保证了外观的顺滑质感，没有生硬的棱角转折，符合消费电子产品的外观工艺要求，壳体的分模线位置设置在腔体侧面与柄部的衔接处，既方便注塑生产时的模具开模，也能让分模线处于视觉不明显的位置，提升产品的外观精致度。结构设计上充分考虑了实际装配的公差配合，音嘴与金属网的安装槽、麦克风的密封定位槽、内部元器件的限位筋位都做了合理的预留，能够满足实际量产时的装配要求，对于同类半入耳耳机的结构设计、外观建模都具备实际的参考意义，可作为结构设计阶段的外观验证、装配干涉检查的参考模型使用。
