限量版电脑供电转接模块结构设计

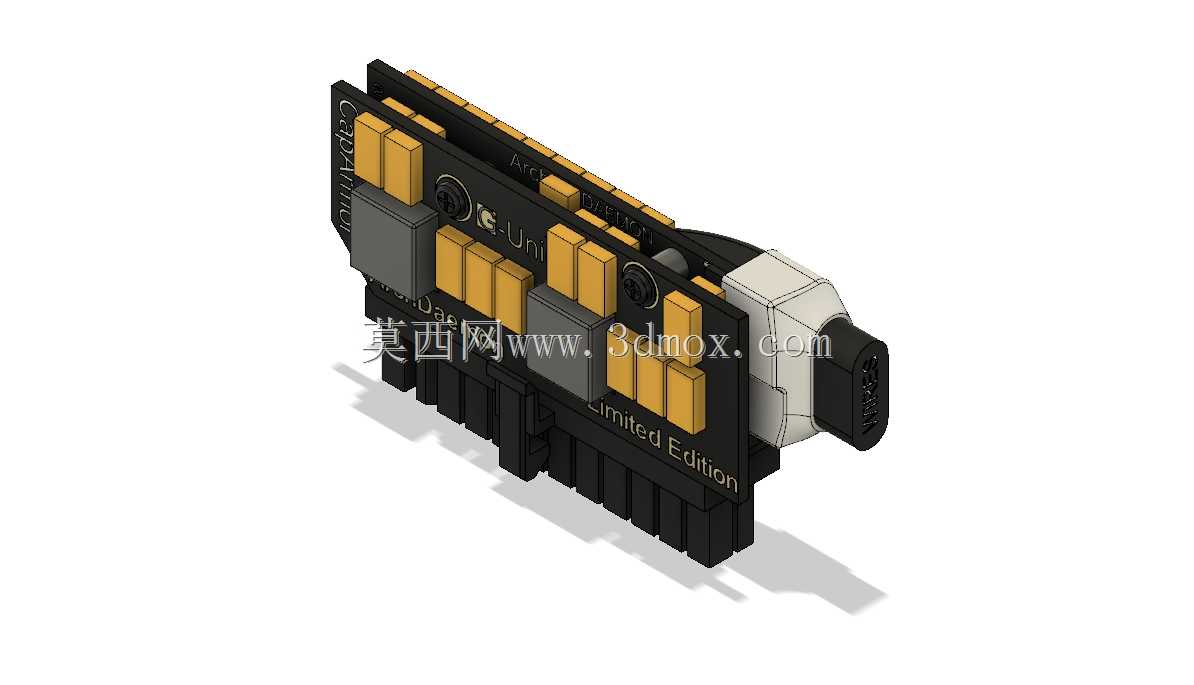

这款供电转接模块主要面向小尺寸机箱装机、定制化主机改装场景，解决紧凑型装机空间内主板供电接口与电源输出端走线干涉、安装间隙不足的问题，在ITX机箱、分体水冷定制主机、桌面迷你主机的装配场景中应用较多，能够在不破坏原有机箱内部风道布局的前提下，完成供电线路的转接与规整。从实际装配需求出发，设计时将整体安装间隙控制在0.1-0.5mm区间，除柔性的电线与热缩管部件外，所有硬质结构件的配合公差都预留了合理的装配余量，避免安装时出现卡滞、干涉的问题。模块主体集成了多组镀金供电接插端子，端子排布严格遵循ATX供电规范的引脚定义，每一路供电的走线路径都做了等宽铜箔承载设计，能够满足高功率显卡、CPU的瞬时大电流传输需求，避免大负载下压降过大的问题。模块上集成的限位版CapArmor结构属于可选装配组件，设计时做了独立的装配定位特征，使用者可以根据自身装机的空间需求快速拆除该组件，不需要对主体PCB结构做额外修改，适配不同机箱的内部空间边界。建模过程中仅对影响装配的大尺寸元件做了完整结构还原，包括供电接口、滤波电容、固定卡扣、输出端接插件等核心结构，忽略了对装配间隙无影响的微型电阻、电容等贴片元件，既保证了装配干涉检查的准确性，也控制了模型的整体数据量，方便在整机装配仿真时快速调用。模块的安装边界充分考虑了机箱内部的走线空间，输出端接口做了90度转向设计，能够让供电线材从模块侧面引出，避免线材与显卡、内存等 tall 型部件产生空间冲突，接插件的插拔力做了合理的结构设计，既保证使用过程中不会出现松脱断电的问题，也不会因为插拔力过大导致安装时损坏PCB板。模块表面的标识做了凹凸结构还原，方便装配时快速识别引脚定义，避免接反导致的硬件损坏，主体PCB的边角都做了圆角处理，防止安装时划伤线材绝缘层或者机箱漆面。
