TNC型射频同轴连接器结构设计

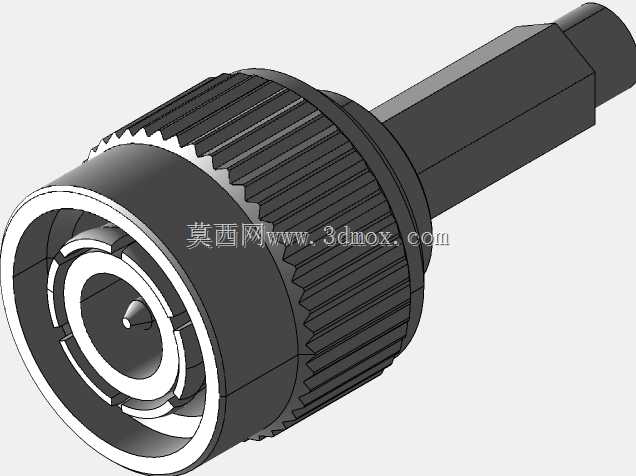

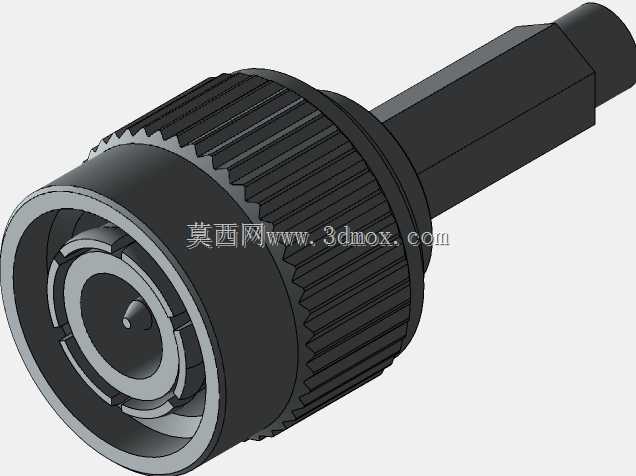

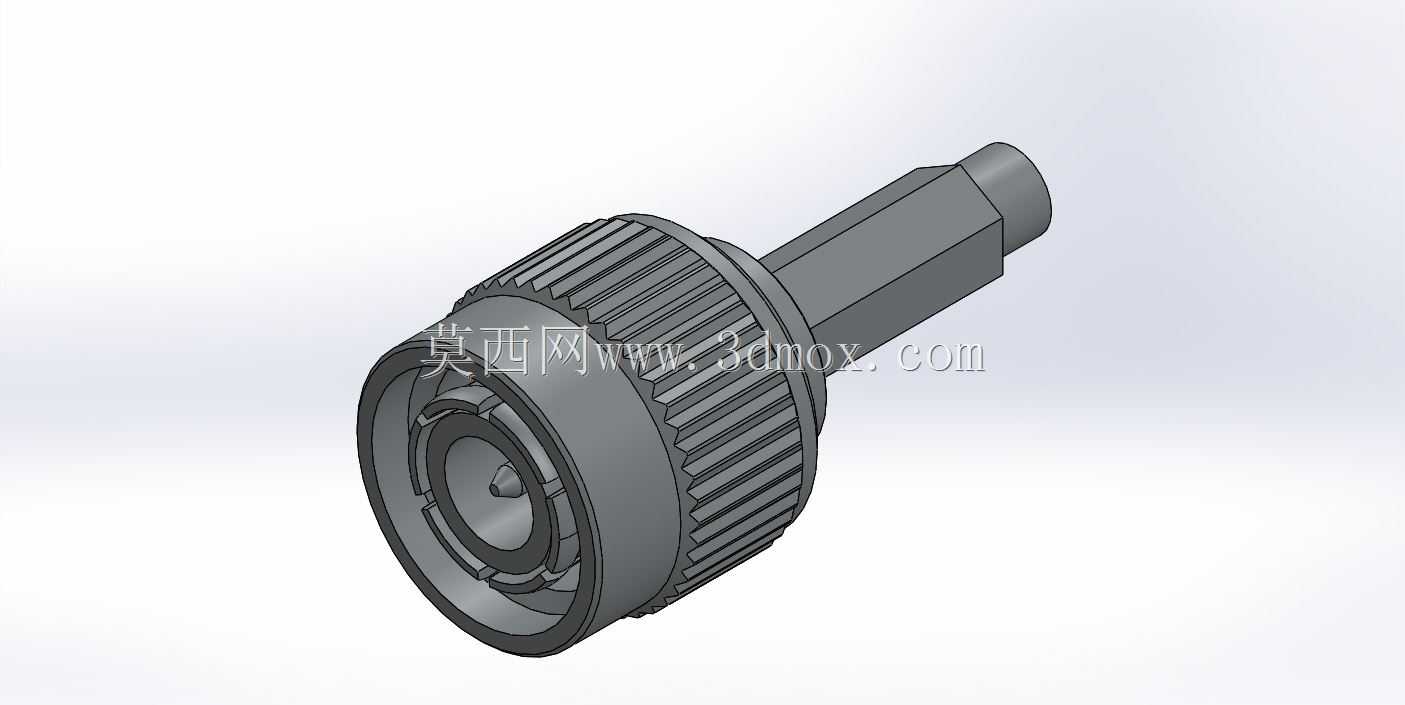

这款TNC结构的射频同轴连接部件，主要应用在射频信号传输链路的节点衔接场景，常见于通讯基站设备、测试测量仪器、航空航天机载电子设备的射频端口互联，能够在振动工况下维持稳定的信号导通性能，相比普通BNC接头，其螺纹锁紧结构可规避频繁晃动带来的接触松动问题，适配高频段信号的低损耗传输需求。从结构设计逻辑来看，接头主体采用阶梯轴式布局，前端为插接配合的内导体接触腔，外圈设置滚花防滑结构，方便操作人员徒手完成拧紧操作，无需额外借助扳手类工具即可实现可靠锁紧，中段的外导体屏蔽层采用一体化车削成型结构，减少拼接缝隙带来的信号泄漏风险，尾部为六角夹持段，可配合标准扳手完成与线缆端的压接或旋接装配，尾端的轴伸结构用于适配线缆护套的固定，实现线缆与接头的应力释放，避免线缆弯折处出现芯线断裂问题。在安装边界层面，接头整体径向最大尺寸为滚花段的外径，轴向总长度从插接端面到尾端线缆入口处预留足够的线缆压装空间，安装时需保证对接端口的轴向对齐偏差不超过0.2mm，螺纹旋合扭矩控制在合理区间，既保证接触端面的紧密贴合，又避免扭矩过大造成内导体变形或螺纹滑牙。内导体采用插针与插孔的弹性接触设计，接触件表面做镀硬金处理，降低接触电阻的同时提升多次插拔后的耐磨性能，外导体的壁厚经过反复校核，既保证足够的结构强度承受装配应力，又控制整体重量满足机载等对载荷敏感的场景需求。滚花段的齿形参数经过优化，齿距与齿深兼顾徒手操作的摩擦力与加工便利性，不会出现打滑或硌手的问题，尾部的六角结构对边尺寸符合标准紧固件的尺寸规范，可与通用套筒工具适配，提升现场装配的效率。在实际使用场景中，这类接头需要在-40℃到85℃的温度区间内维持稳定的电气性能，绝缘介质采用低介电常数的工程塑料填充，固定内导体与外导体的相对位置，保证特性阻抗的一致性，减少信号反射带来的传输损耗。设计过程中针对插接端的密封需求，在对接端面预留了密封圈安装槽位，可适配防水密封圈实现户外场景下的IP67级防护，避免雨水、灰尘进入接头内部造成接触件氧化或信号短路。
