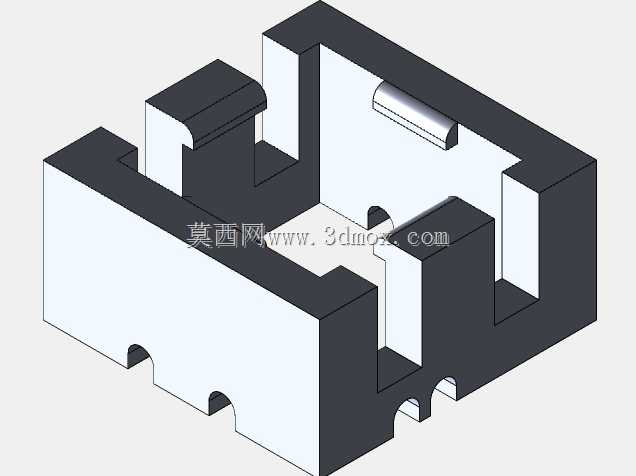

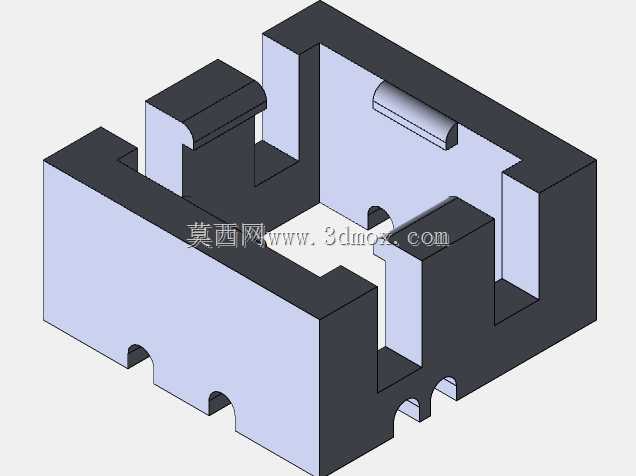

可旋转樱桃MX键盘开关安装基座结构

该结构针对客制化键盘的轴体安装需求设计，核心解决常规轴座固定后无法调整角度、难以适配特殊矩阵排布的痛点，在手工定制键盘、特殊输入终端的装配场景中具备实用价值。日常使用中，常规键盘轴体多采用直插式固定结构，轴体安装后与PCB板保持垂直状态，当需要实现斜向按键排布、特殊角度触发的矩阵书写需求时，传统轴座无法满足角度调整要求，这款安装基座通过预留的旋转间隙与定位结构，可让樱桃MX系列轴体在安装后实现小范围角度偏转，适配非正交的按键排布方案。从结构设计逻辑来看，基座整体采用框式承载结构，侧壁设置的弧形凸起为轴体旋转提供导向限位，避免轴体偏转过程中出现卡滞或过度偏移；底部开设的半圆缺口对应PCB板上的定位柱与走线空间，安装时无需额外对PCB进行二次打孔加工，可直接适配标准MX轴体的引脚间距。基座的安装边界完全匹配标准樱桃MX轴体的外形尺寸，侧壁厚度控制在1.2mm，既保证结构强度避免安装时出现侧壁形变，又不会占用相邻轴位的安装空间，在标准60%、75%配列的键盘上可直接替换原有轴座使用，不会出现轴位干涉问题。功能层面，基座内侧的限位凸点可在轴体旋转到预设角度后提供阻尼定位，无需额外添加固定胶即可保持轴体角度稳定，日常按键敲击过程中不会出现轴体偏转移位的情况；框体边缘做了0.3mm的倒角处理，轴体插拔时不会刮伤轴体外壳，也能降低手工装配时的毛刺划手风险。针对手工制作场景，基座的结构拆分逻辑适配3D打印的加工要求，无倒扣、无悬空大于45度的结构，使用普通FDM打印机即可完成加工，打印完成后仅需简单去除支撑即可投入使用，无需二次打磨或攻丝处理。实际装配时，轴体引脚可直接穿过基座底部的缺口与PCB板焊接，旋转结构不会影响引脚的电气连接稳定性，即使长期反复敲击，轴体与基座的配合间隙也不会出现扩大松动的问题，能够满足日常输入的长期使用强度要求。
