英伟达特斯拉K80GPU加速卡结构设计

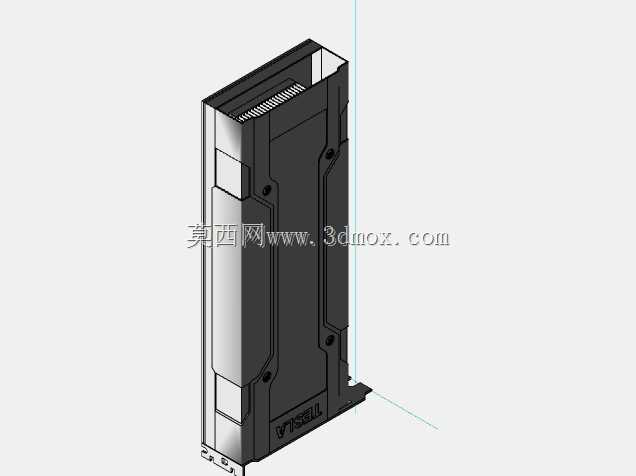

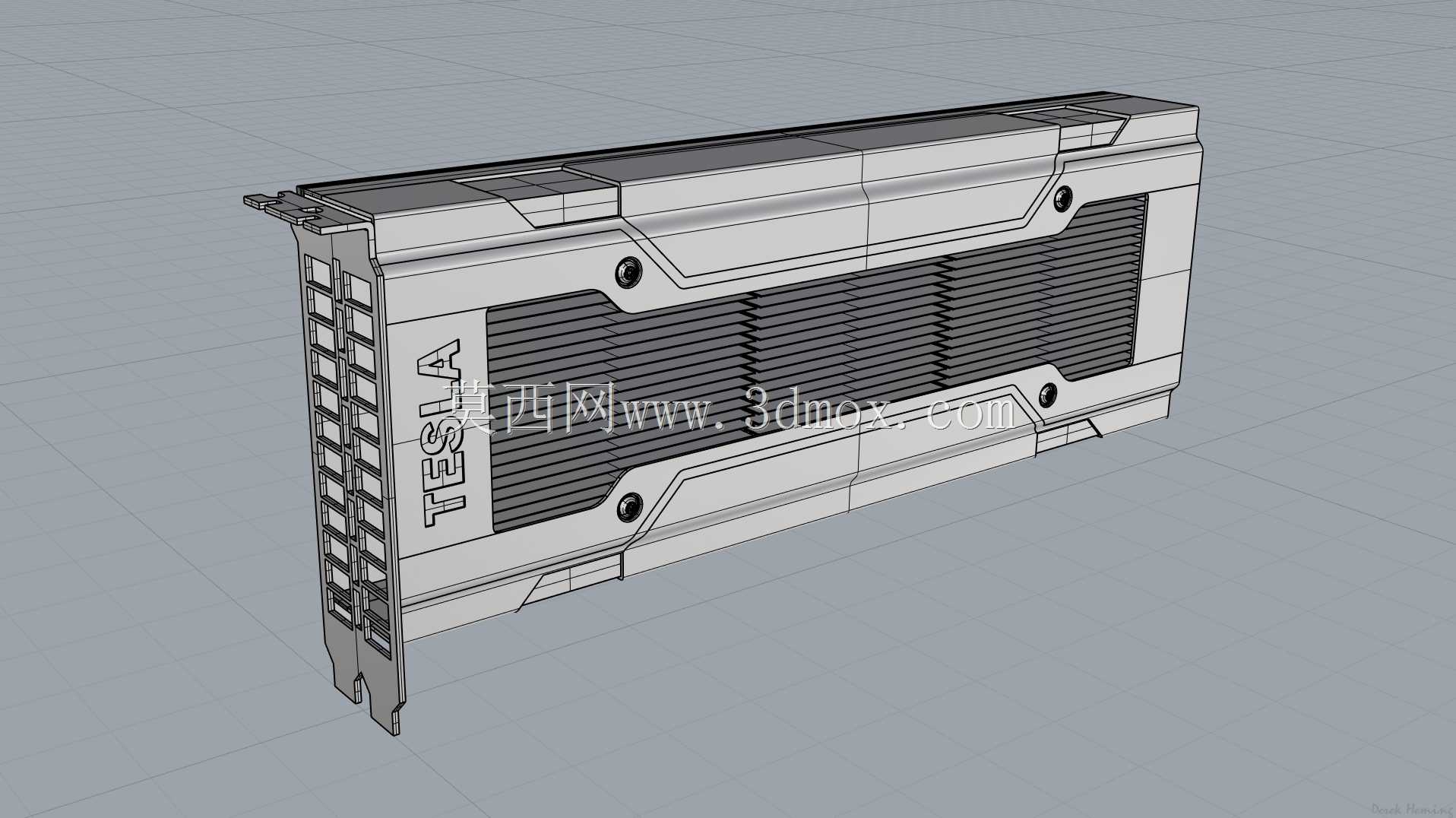

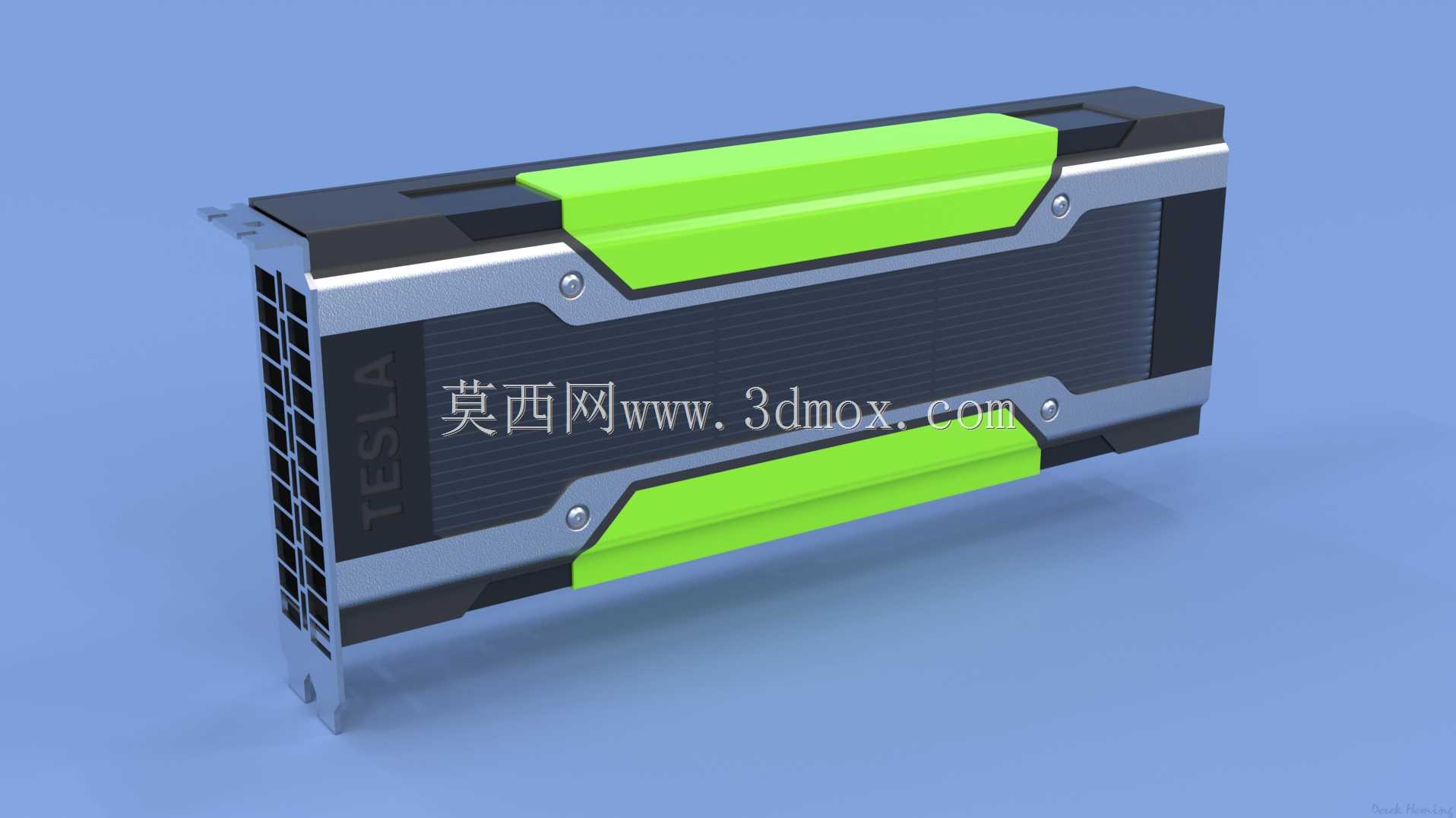

在数据中心异构计算集群搭建、AI训练推理节点部署、工业仿真运算工作站配置这类场景中，GPU加速卡是承担并行计算任务的核心硬件，本次呈现的特斯拉K80加速卡结构，完全围绕服务器机架内的部署需求展开设计。从实际安装边界来看，该板卡采用标准全高全长PCIe扩展卡尺寸，适配通用2U及以上机架式服务器的PCIe插槽安装空间，板卡尾部预留标准服务器机箱挡片固定位，挡片上排布通风栅格，与服务器风道走向完全匹配，可借助机箱前进后出的散热气流带走板卡运行产生的热量。板卡主体结构分为PCB承载层、散热模组层、结构加固层三个部分，PCB板上预留核心计算芯片、显存颗粒、供电模块的安装定位位，所有元件排布避开PCIe金手指的插拔受力区域，同时在板卡四角设置绝缘固定柱位，避免板卡长期受重力作用出现形变。散热模组采用被动式无风扇设计，上下两段式亮绿色装饰条实际是散热鳍片的固定压条，压条通过沉头螺丝与下方的铝制散热底座连接，底座与核心芯片接触的区域预留导热介质填充空间，可保证核心热量快速传导至整面鳍片区域，鳍片采用平行等距排布结构，风阻系数适配服务器常规风压的散热风扇，不会出现风道堵塞的问题。板卡侧面印有TESLA标识的区域为金属加固侧板，侧板从板卡前端延伸至尾部挡片位置，既可以保护板卡边缘的贴片元件不受运输、插拔过程中的磕碰损伤，也能作为辅助散热结构将板卡边缘元件的热量传导至尾部挡片散出。从设计思路来看，整个结构完全服务于7*24小时不间断运行的服务器工作场景，没有消费级显卡的多余灯光、装饰结构，所有外露结构件都兼顾结构强度与散热需求，板卡上的固定螺丝点位均经过受力平衡计算，不会出现局部应力集中导致的PCB板弯曲问题。在实际设备选型过程中，这类结构模型可用于服务器机箱内部的干涉检查，提前模拟板卡安装后与内存、硬盘托架、CPU散热模组的空间距离，避免实际装机时出现硬件冲突，也可作为异构计算设备结构教学的直观案例，帮助设计人员理解服务器级计算板卡的结构设计逻辑，掌握工业级硬件在散热、结构强度、安装兼容性上的平衡设计方法。
