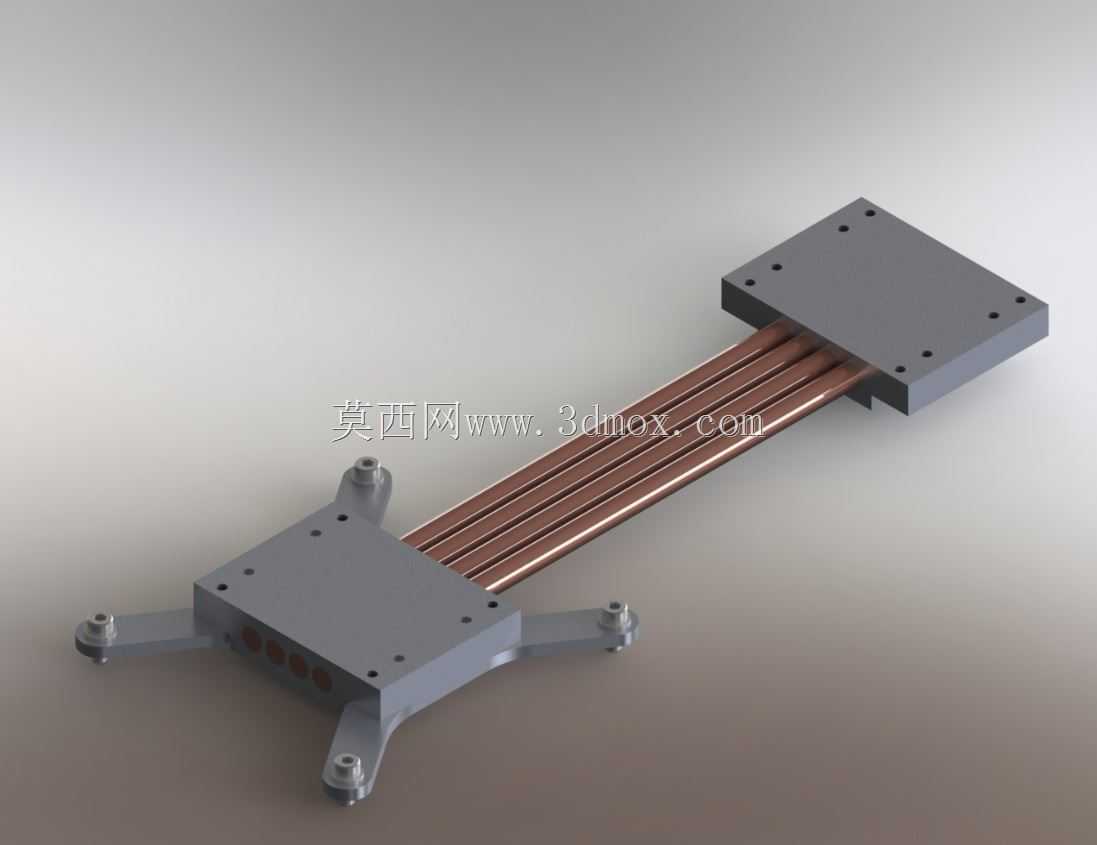

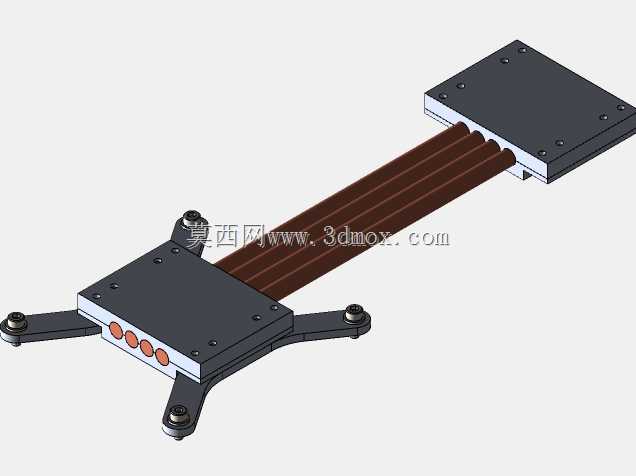

200mm规格CPU热管散热DIY套件结构

这套散热结构主要面向小尺寸铝制机箱的DIY装机场景，适配常规台式机CPU的散热需求，针对紧凑机箱内部风道受限、常规塔式散热器安装干涉的痛点做了针对性结构优化，核心散热路径采用多根热管直连的导热方案，将CPU工作产生的热量通过热管快速传导至远端的冷排固定位，避免热量在CPU周边堆积。从安装边界来看，整体散热模组的横向延展长度控制在200mm区间，底部安装支架采用四脚固定结构，四个固定脚位的孔位匹配主流台式机主板的CPU安装孔距，支架上预留的固定柱高度经过校准，既可以保证散热底座与CPU顶盖的贴合压力均匀，又不会出现安装后与主板周边内存插槽、供电散热片产生干涉的问题。冷端的固定块采用平整铝板加工，表面预留多组规则安装孔位，既可以直接固定常规尺寸的散热鳍片组，也可以根据机箱内部空间灵活调整冷排的安装角度，适配不同走向的机箱风道。热管部分采用平行排布的结构，每根热管的弯折角度经过精准计算，在保证导热路径最短的前提下，避开了机箱内部的主板供电走线、硬盘安装位等常见干涉区域，热管与两端固定块的连接采用压合工艺，装配间隙控制在极小范围，减少接触热阻对散热效率的影响。在实际使用场景中，这套结构既可以满足常规办公主机的静音散热需求，搭配低转速风扇即可将CPU满载温度控制在合理区间，也可以通过加装高转速风扇、扩展额外鳍片的方式，满足轻度超频使用场景的散热要求。设计过程中充分考虑了DIY用户的装配便利性，所有固定孔位都做了倒角处理，避免安装时刮伤手部或者损坏主板元件，支架部分的结构做了轻量化处理，在保证结构强度足够支撑热管与冷排重量的前提下，尽可能减少整体重量，避免长期使用后主板因承重产生形变。整套结构的安装不需要特殊工装，用户使用常规的十字螺丝刀即可完成全部装配流程，固定脚位上预留的减震垫安装槽，可以搭配硅胶减震垫减少风扇运转时产生的共振传导，降低整机运行的噪音水平。
