嵌入式品字尾AC电源输入插座结构

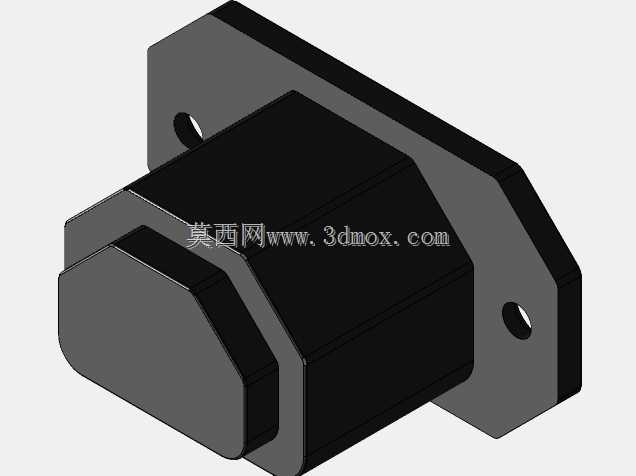

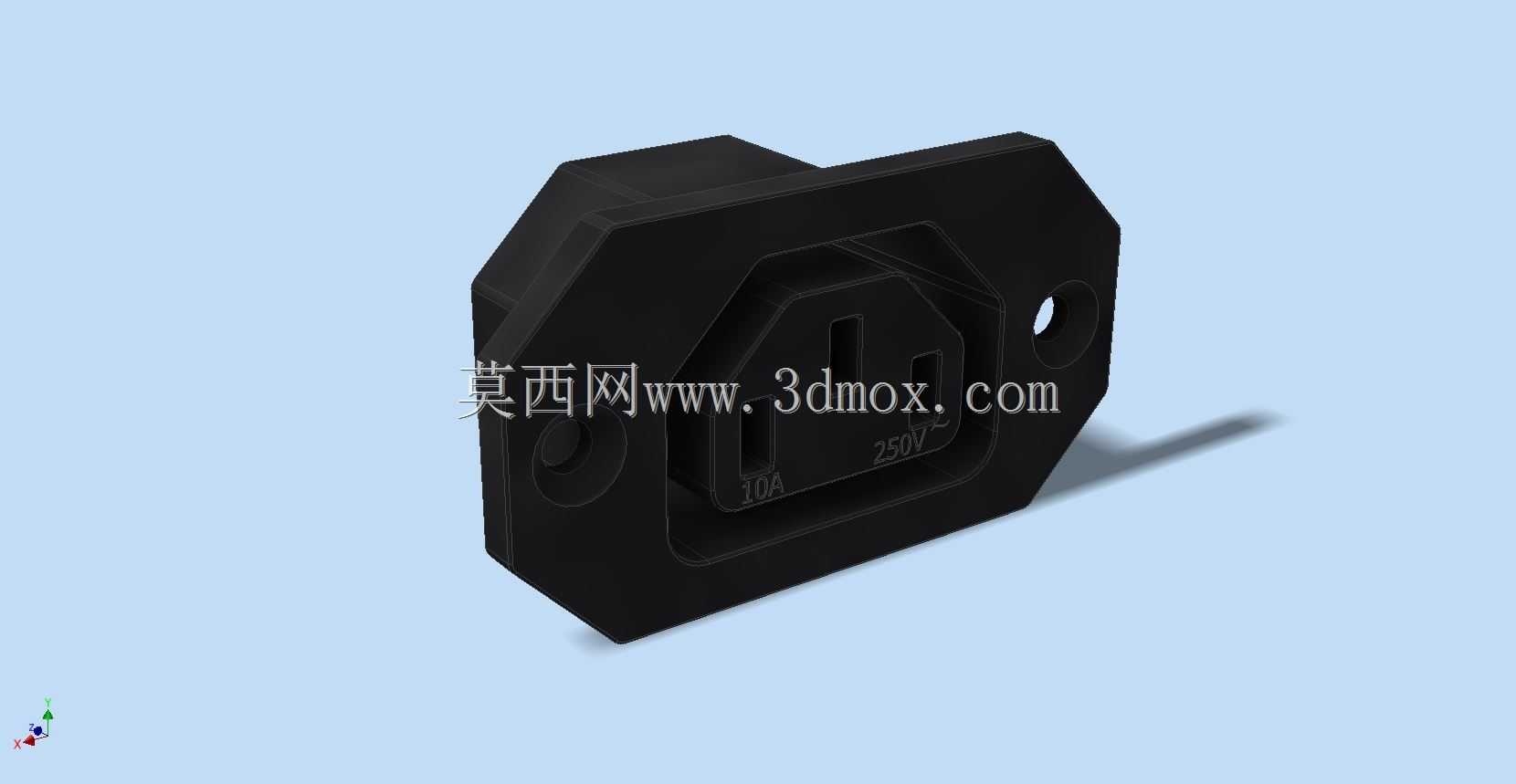

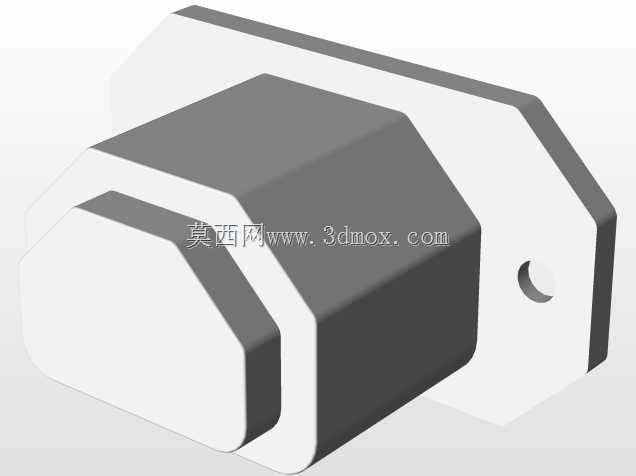

这款品字尾AC电源输入插座，是各类台式电子设备、工业控制终端、小型机电装置上最常见的市电接入部件，日常在台式电脑主机、显示器、工业仪器外壳、小型伺服驱动单元的背板上都能见到它的身影，承担着将外部交流市电安全导入设备内部电源模块的核心作用。从结构设计来看，这款插座采用带法兰安装耳的嵌入式结构，两侧安装耳预留了标准螺丝固定孔，安装时可直接卡入设备外壳预先开好的对应方孔，再通过两颗M3规格的螺丝从外侧锁紧固定，安装后与设备外壳贴合紧密，不会出现松动移位的情况，法兰边的厚度经过适配，能匹配1.0-2.0mm厚度的常见钣金、塑料外壳安装需求。插座的插套部分采用了防误插的品字形排布，三个铜质插套分别对应火线、零线、接地极，接地极的插套长度略长于零火极，能保证插拔过程中接地线路优先接通、最后断开，从结构上规避插拔瞬间的漏电风险，插套内部带弹性卡紧结构，插入对应C14规格的公头插头后，能提供足够的抱紧力，避免设备移动、震动过程中出现插头松脱断电的问题。插座本体采用阻燃黑色工程塑料注塑成型，外壳耐温等级满足常规市电接入的安全要求，表面做了哑光磨砂处理，不会在设备外壳上留下突兀的反光，插套与塑料本体之间做了防爬电的隔筋设计，能在潮湿、多尘的工业使用场景下降低极间打火的概率。在实际选型适配时，需要注意这款插座的开孔边界尺寸，安装方孔的长宽公差需要控制在±0.2mm以内，否则会出现卡入过松无法固定或者过紧无法装入的问题，插座背部的接线端预留了焊片或者螺丝锁紧两种常见接线结构，可根据设备内部的布线方式选择对应的接线工艺，焊片式适合波峰焊直接固定在设备内部PCB板上，螺丝锁紧式适合手工接线的布线场景。这类插座的额定通断能力匹配常规10A/250V的市电接入需求，足够覆盖绝大多数小型机电、消费电子设备的供电输入要求，设计时在插座与外壳之间还可以选配防水胶圈，就能满足户外设备、潮湿工况下的防泼溅使用要求。
