分流器导向支撑滑轮组结构设计

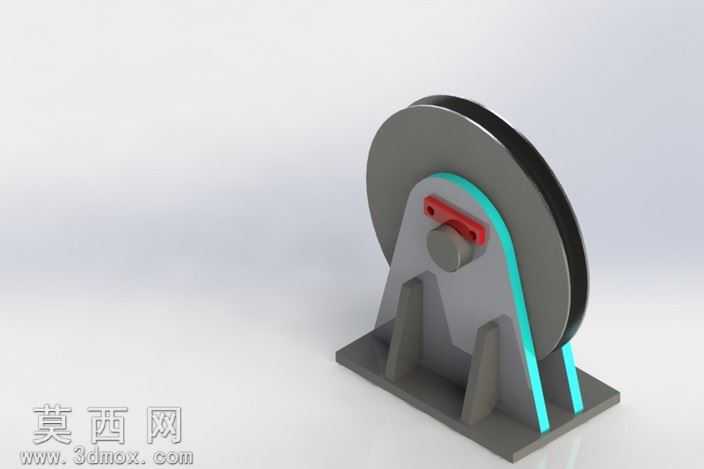

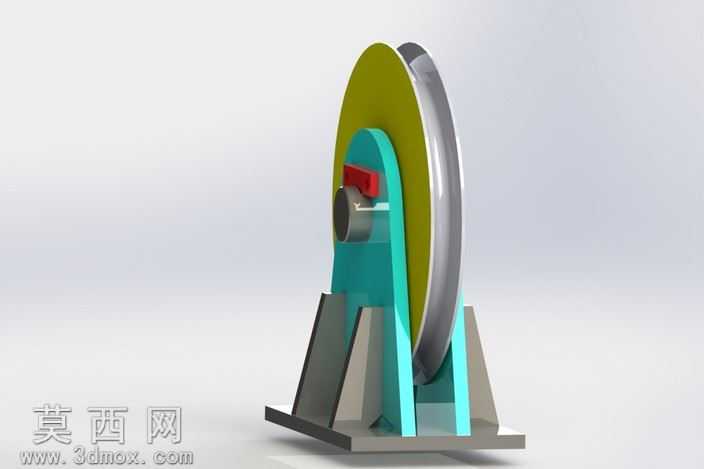

本作品为分流器配套使用的滑轮组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对各零件的配合尺寸进行了精准约束，确保虚拟装配后无干涉问题。模型整体由轮体、支撑支架、固定销轴、锁紧组件四个核心部分构成，轮体部分采用双轮面复合结构，外侧为高耐磨金属轮缘，内侧设置缓冲限位层，可在分流器物料输送或线路导向过程中，同时满足耐磨承重与侧向限位的需求，避免运行过程中出现脱槽、偏磨问题。支撑支架采用三角稳定支撑结构，底部设置加宽安装底板，通过加强筋提升支架整体抗形变能力，可适配不同安装基面的固定需求，支架与轮体的连接部位采用销轴铰接结构，预留了润滑介质加注空间，可降低长期转动过程中的摩擦损耗。渲染阶段针对不同零件的材质特性进行了精细化材质参数调试，金属轮缘部分赋予高抛光金属材质，还原金属构件的冷硬质感与表面反光特性，支架主体采用喷塑工艺对应的哑光青蓝色材质，锁紧组件做了红色醒目标识处理，底板与加强筋采用铸铁哑光材质，通过光影调试突出各零件的结构层次与装配关系，清晰展现各部件的连接逻辑。设计过程中充分考虑了分流器的实际使用场景，针对滑轮运行过程中可能出现的径向载荷、侧向冲击力进行了结构强化，轮体的槽型弧度经过多次参数调整，可适配对应规格的分流器牵引件或导流件走向，整体结构拆装便捷，各零件均可单独拆分替换，符合通用五金配件的模块化设计要求，可直接用于分流器设备的虚拟装配验证、结构优化参考，也可作为同类导向滑轮产品的设计参考模板，帮助设计人员快速完成同类型构件的方案迭代，缩短产品开发周期。
