带锁紧结构圆形法兰紧固件三维设计

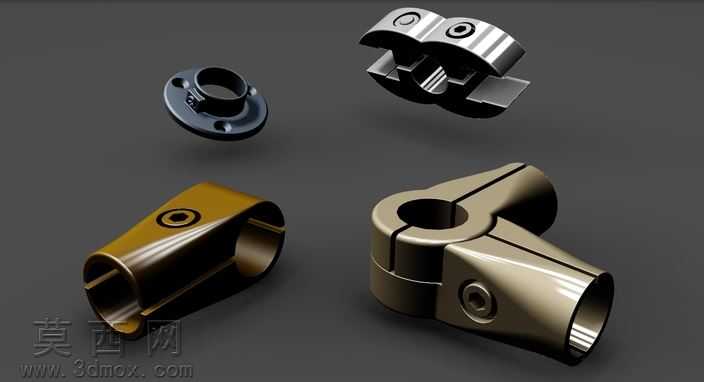

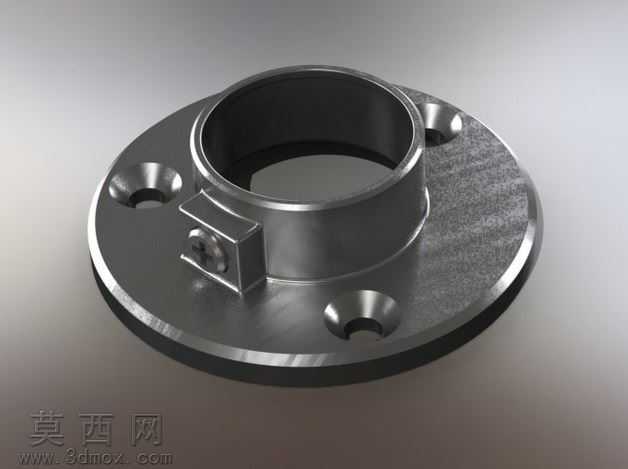

本作品为带侧置锁紧机构的圆形法兰紧固件三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制法兰盘主体的草绘截面，以旋转凸台命令生成带中心通孔的圆筒主体与一体式圆形法兰底座，法兰底座上均匀分布三个沉头安装孔，通过拉伸切除命令精准控制沉孔的深度与孔径，保证安装时螺栓头部可完全沉入盘面不突出。侧置的锁紧结构采用独立特征建模，先构建方形锁紧座基体，在基体上开出与中心通孔贯通的锁紧顶丝孔，添加开槽紧定螺钉的细节特征，还原螺钉头部的一字槽结构，保证锁紧机构的功能完整性。材质编辑阶段针对金属零件特性进行调试，法兰主体赋予磨砂不锈钢材质，调整材质的粗糙度参数至0.15，还原金属表面细腻的哑光磨砂质感，同时添加轻微的各向异性反射效果，模拟金属加工后的纹理走向；锁紧螺钉部分赋予亮面镀铬材质，提高材质的反射强度与高光锐利度，与主体磨砂材质形成明确的质感区分，突出零件的装配层次。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出零件的主体轮廓与结构阴影，辅光源从另一侧补光消除暗部死黑，顶部添加轮廓光勾勒法兰盘的边缘高光，背景采用渐变灰色背景突出金属零件的质感，渲染输出时开启全局照明与环境光遮蔽效果，强化沉孔、锁紧座缝隙处的阴影层次，提升模型的真实感。设计思路上，该法兰紧固件区别于普通固定法兰，增加的侧置紧定螺钉结构可实现对穿入中心通孔的轴类、管件类零件的径向锁紧，既保留了法兰盘通过三个安装孔与基座面固定的连接功能，又可对穿过法兰中心的杆件进行位置固定，适用于需要对穿设杆件进行轴向定位、防止窜动的设备装配场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整法兰盘直径、中心通孔孔径、安装孔间距、锁紧螺钉规格等尺寸，适配不同的装配使用需求，模型结构无破面、无冗余特征，所有装配间隙符合机械设计公差要求，可直接用于装配验证、工程图导出或3D打印样件制作。
