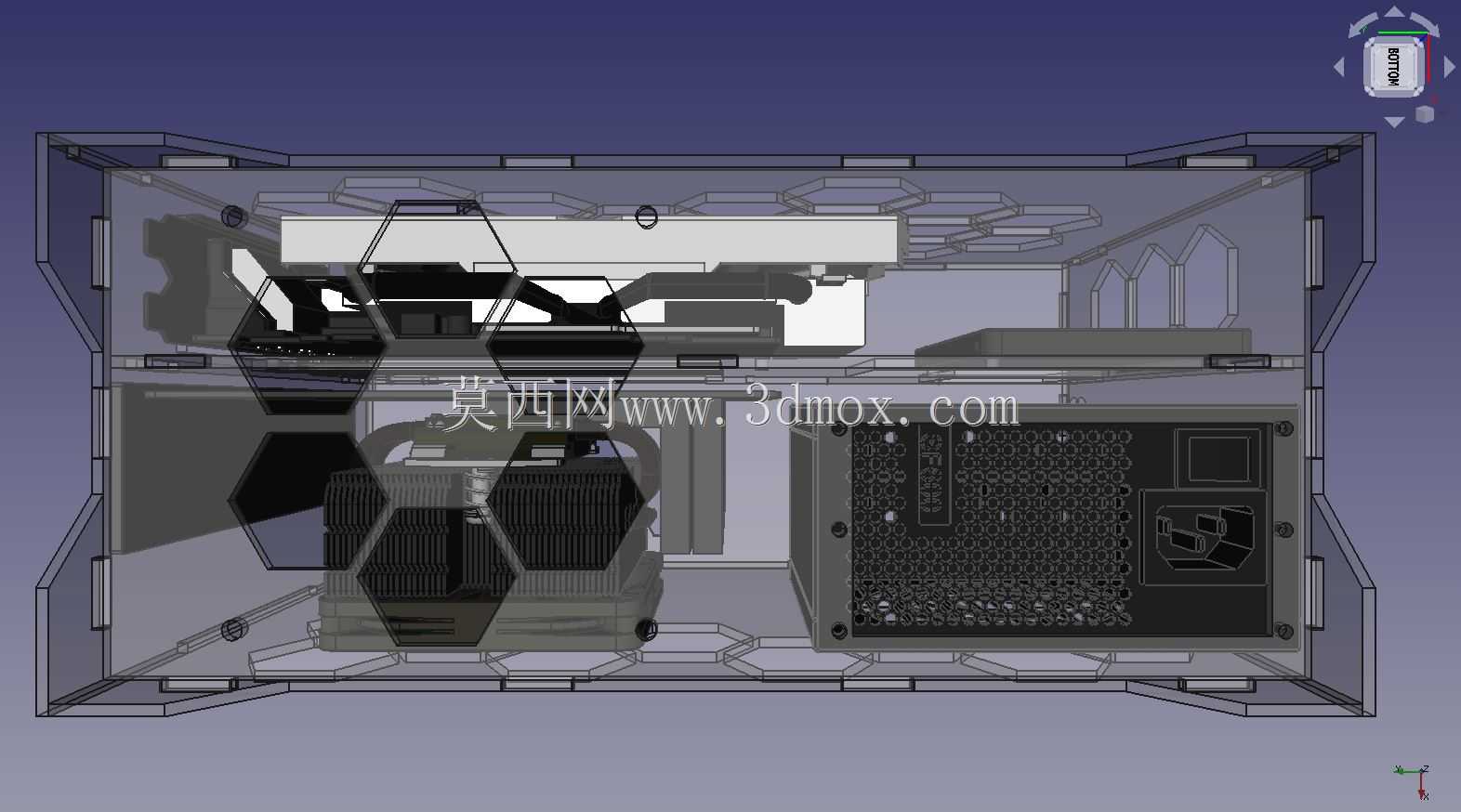

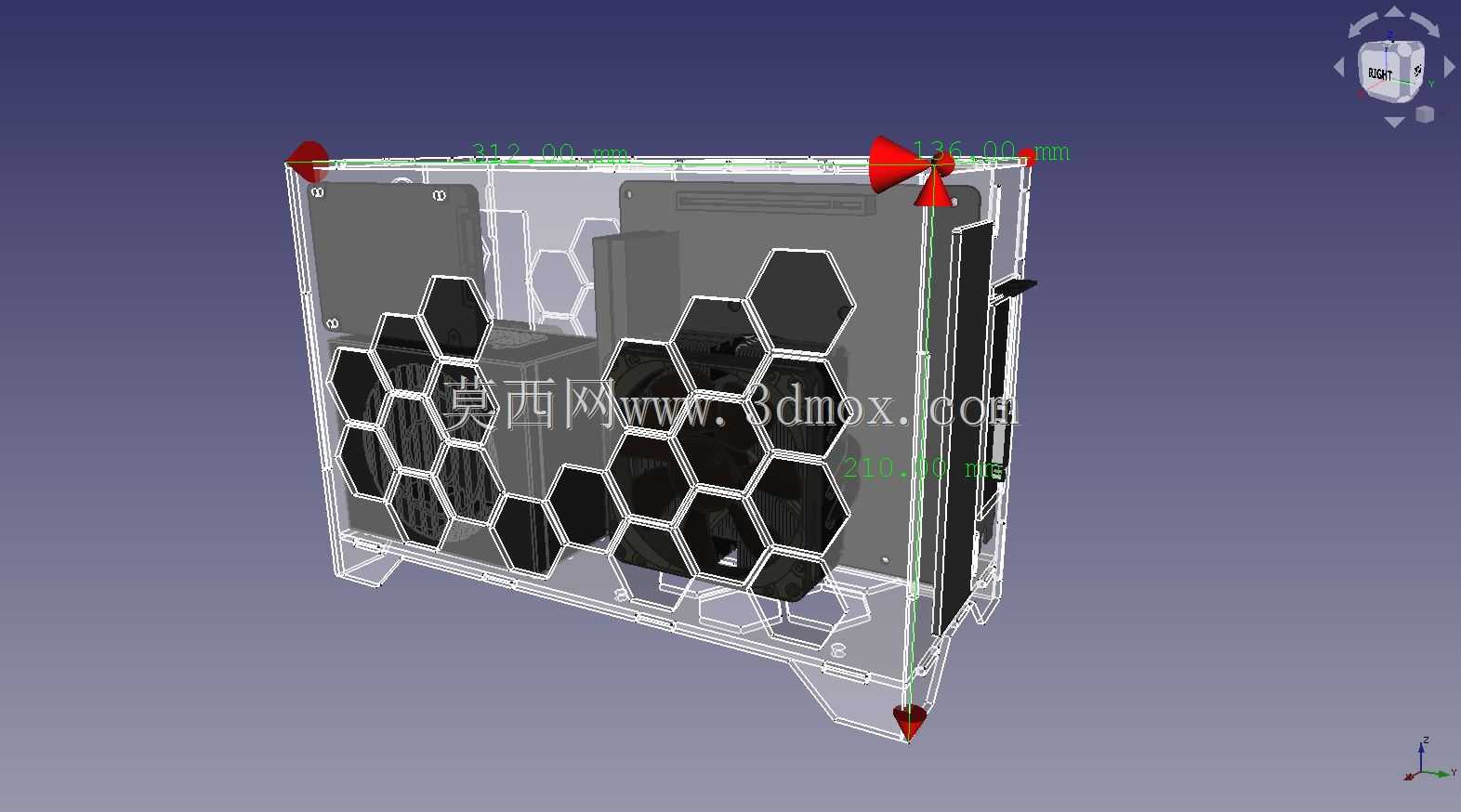

9L紧凑型亚克力SFF电脑机箱结构设计

这款9L容积的紧凑型机箱，主要面向桌面空间有限、追求硬件紧凑装机的DIY用户与小型办公主机搭建场景，可放置于桌面狭窄区域、壁挂支架或是小型机柜内部，适配对主机占地尺寸有严格限制的使用环境，比如小户型桌面工位、展会展示用小型主机、嵌入式工控桌面终端等场景。

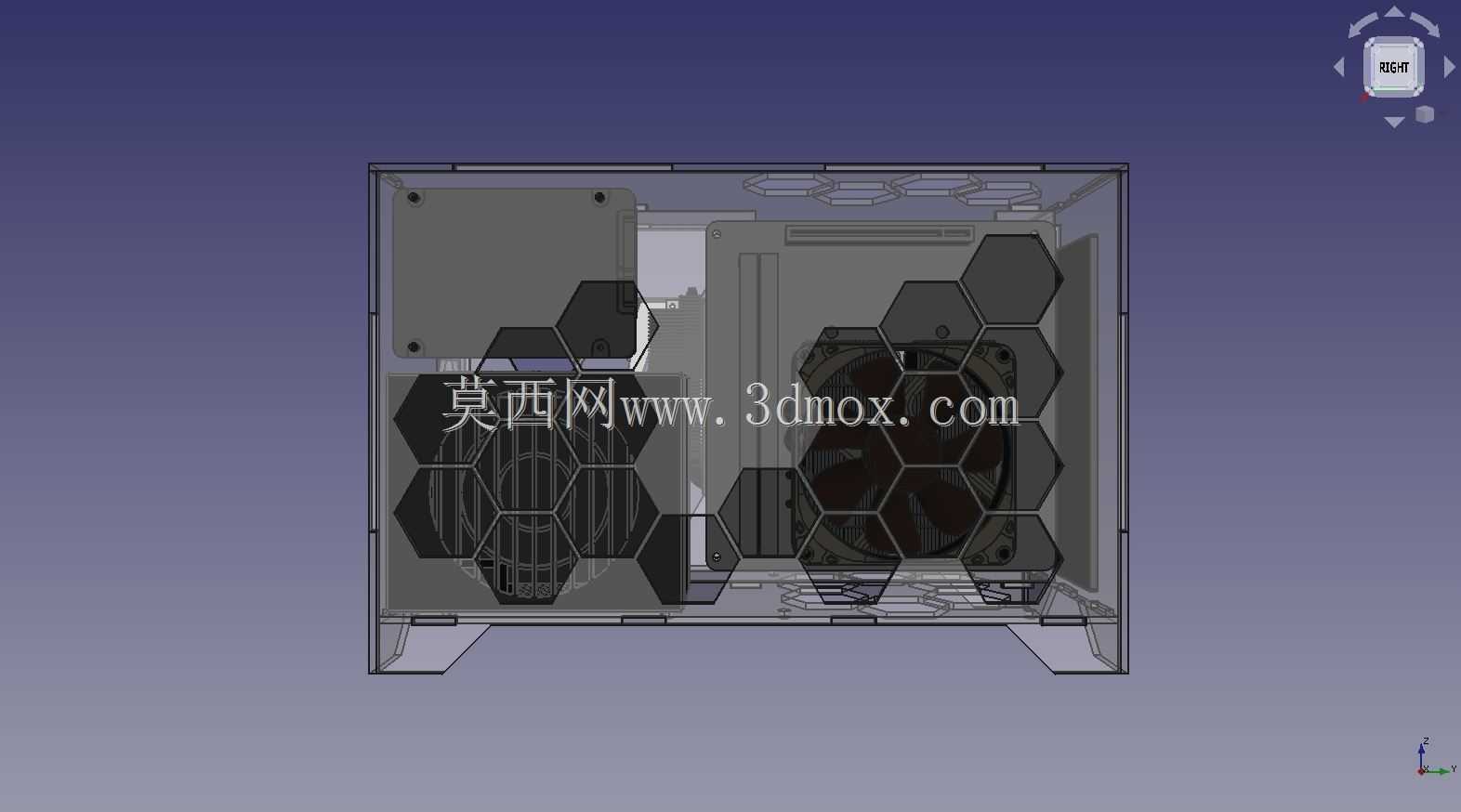

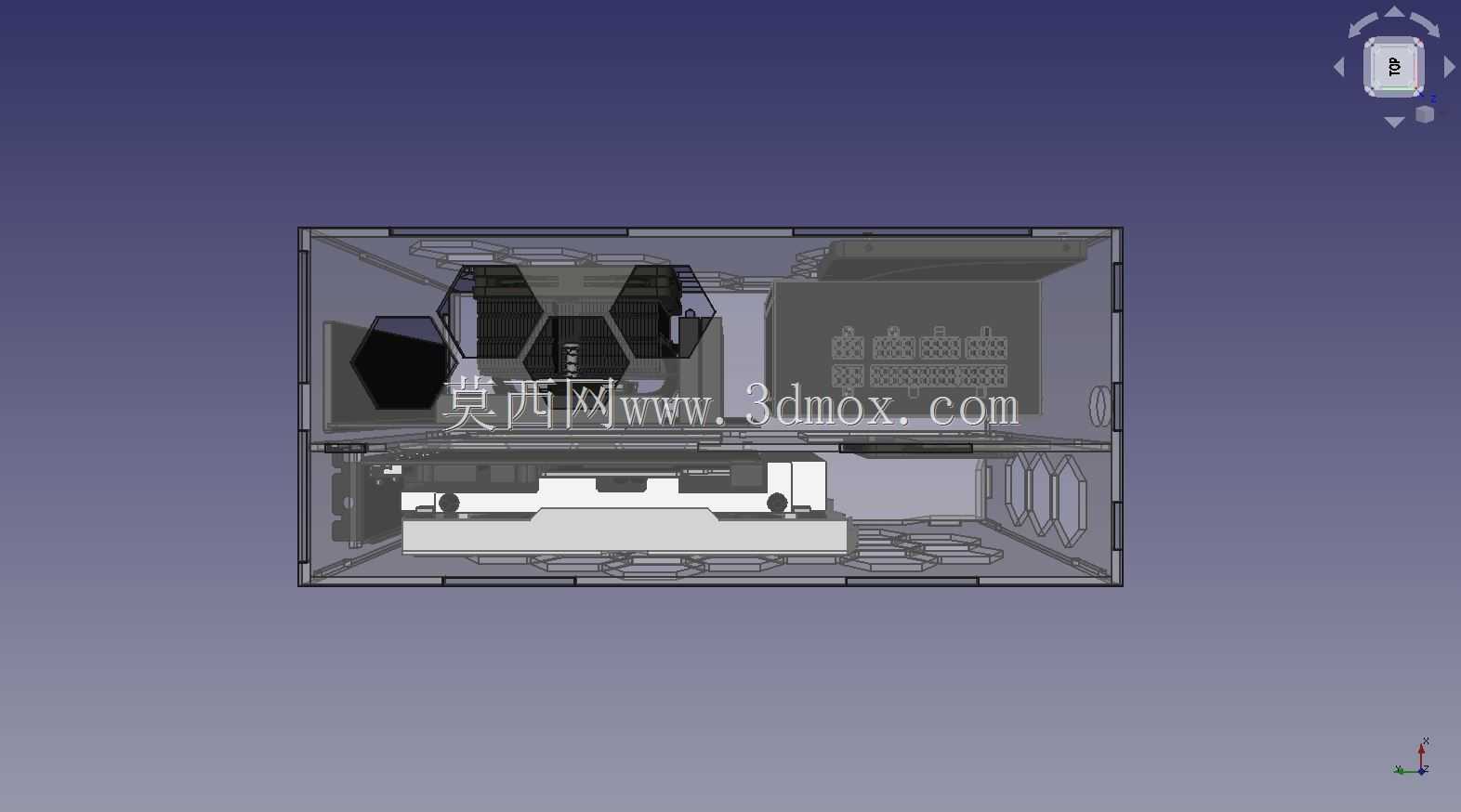

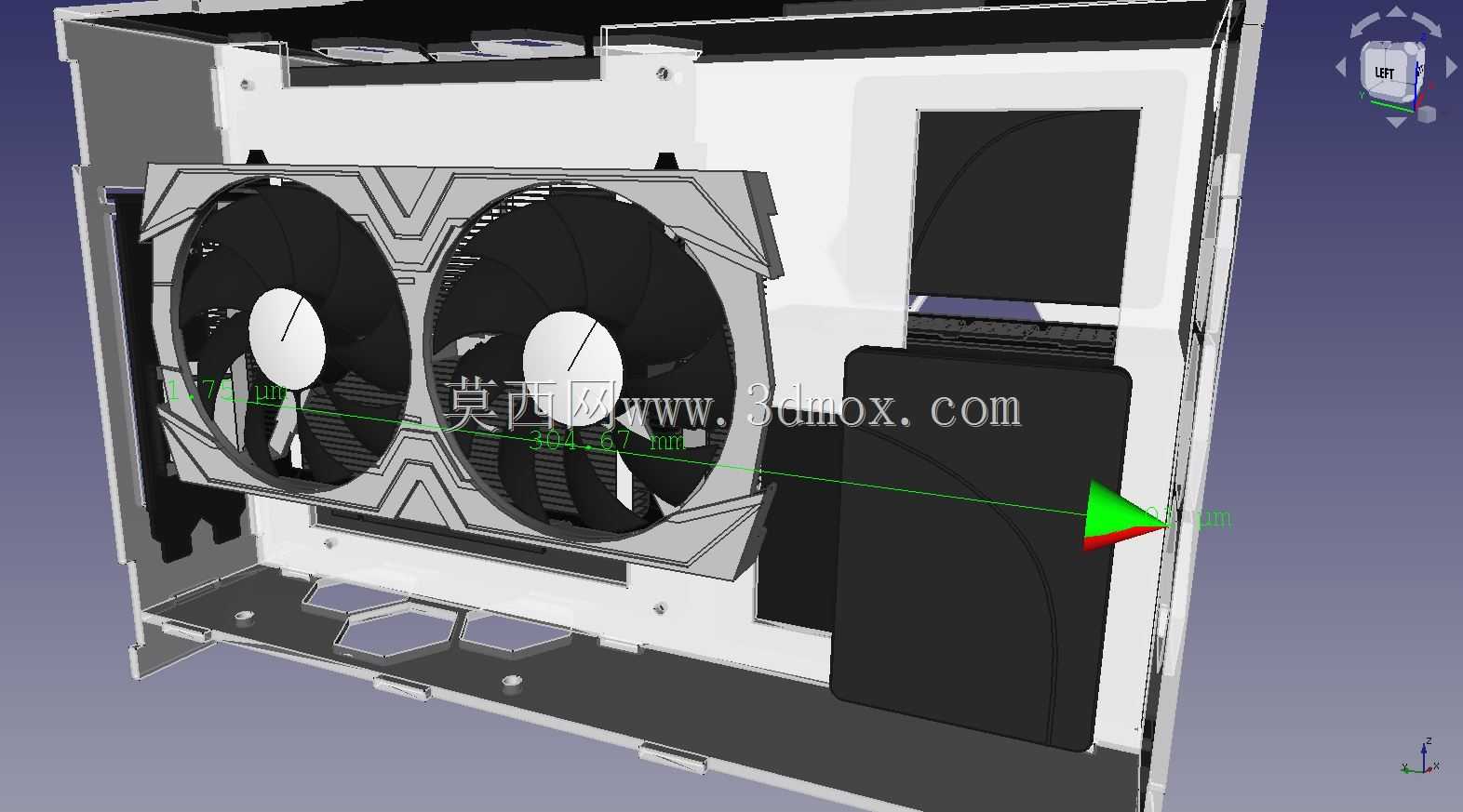

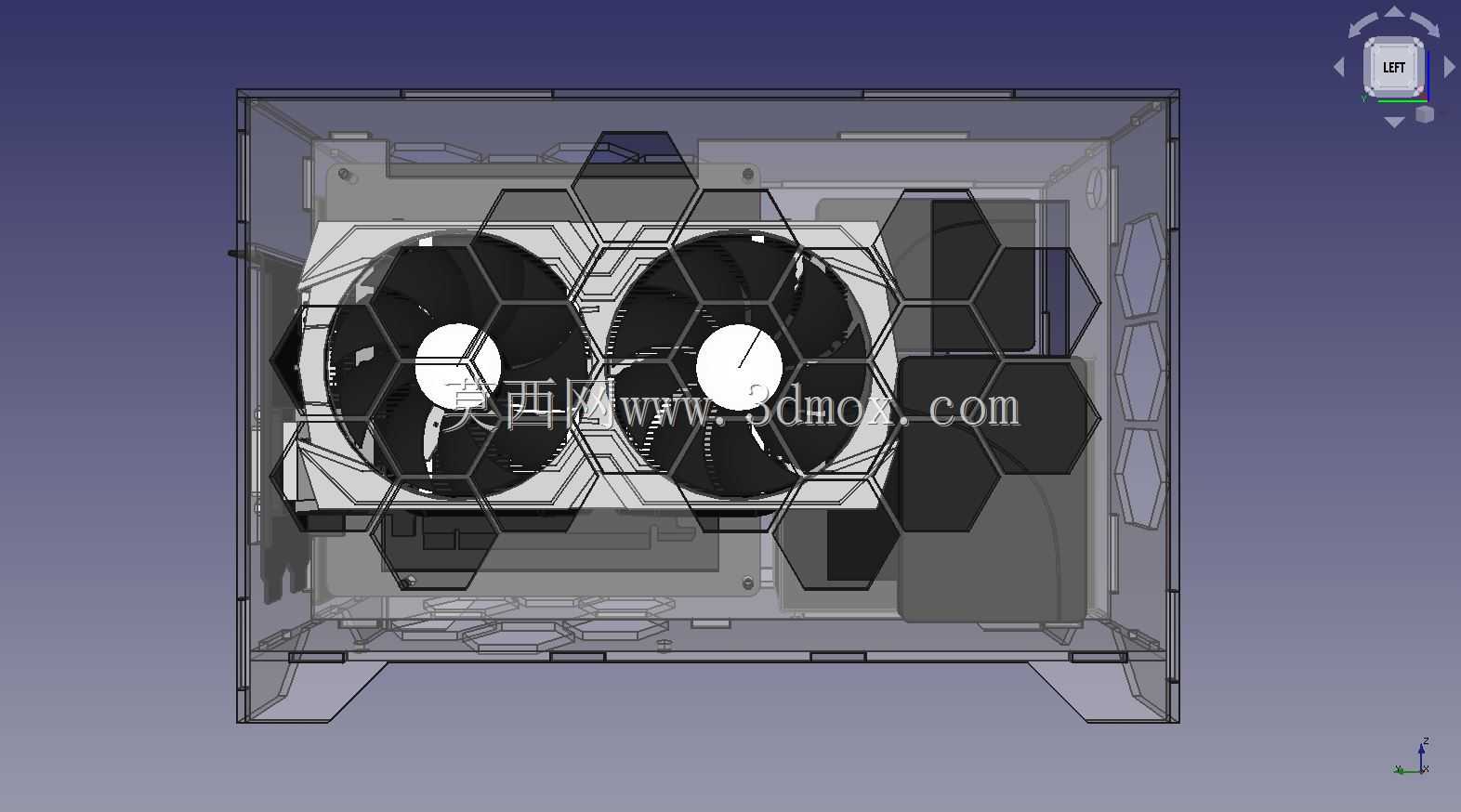

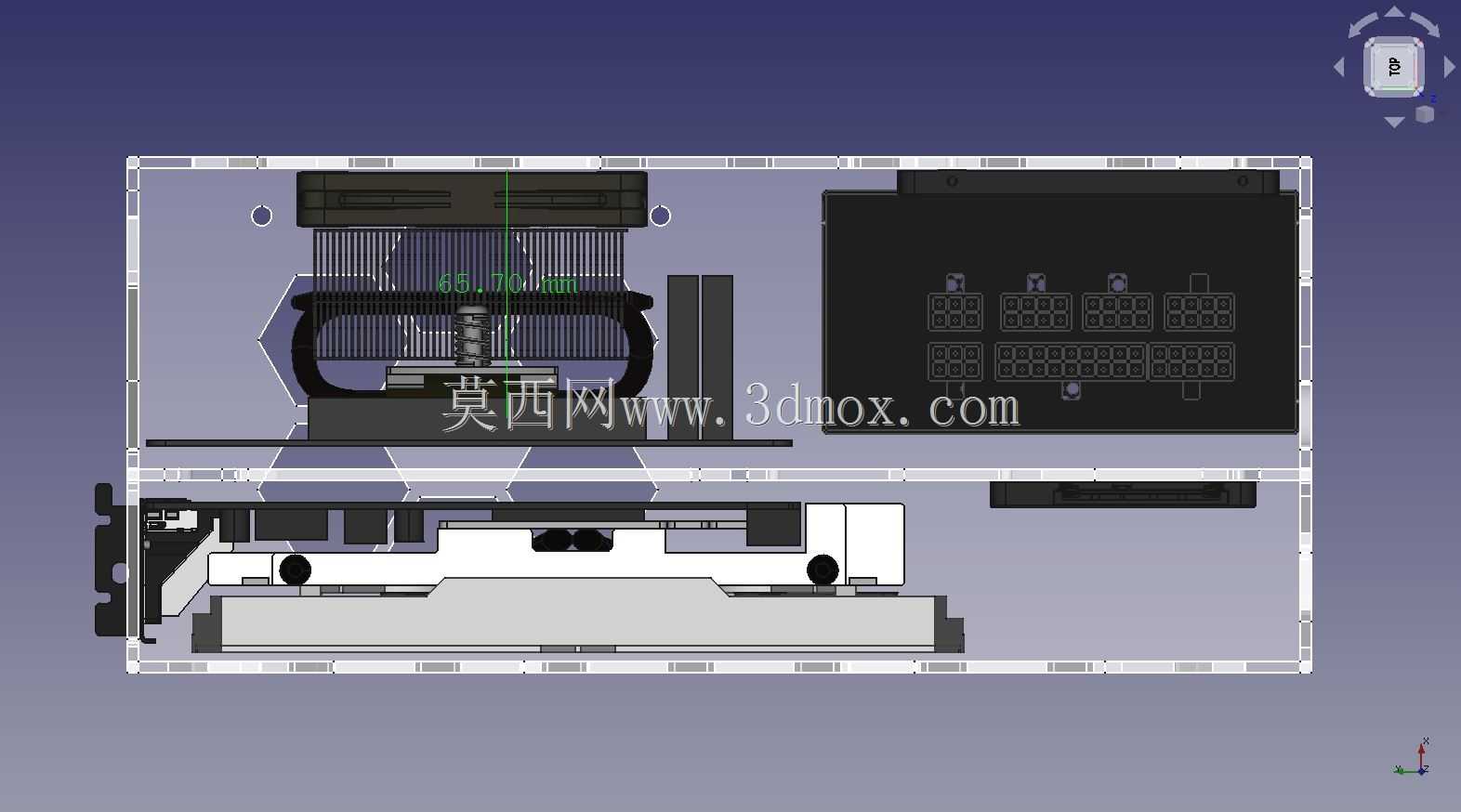

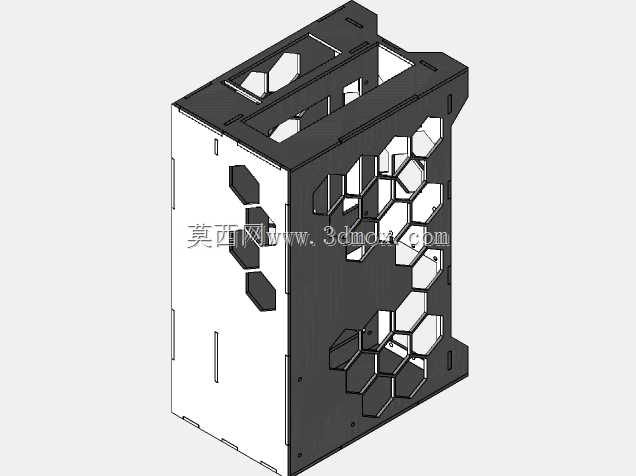

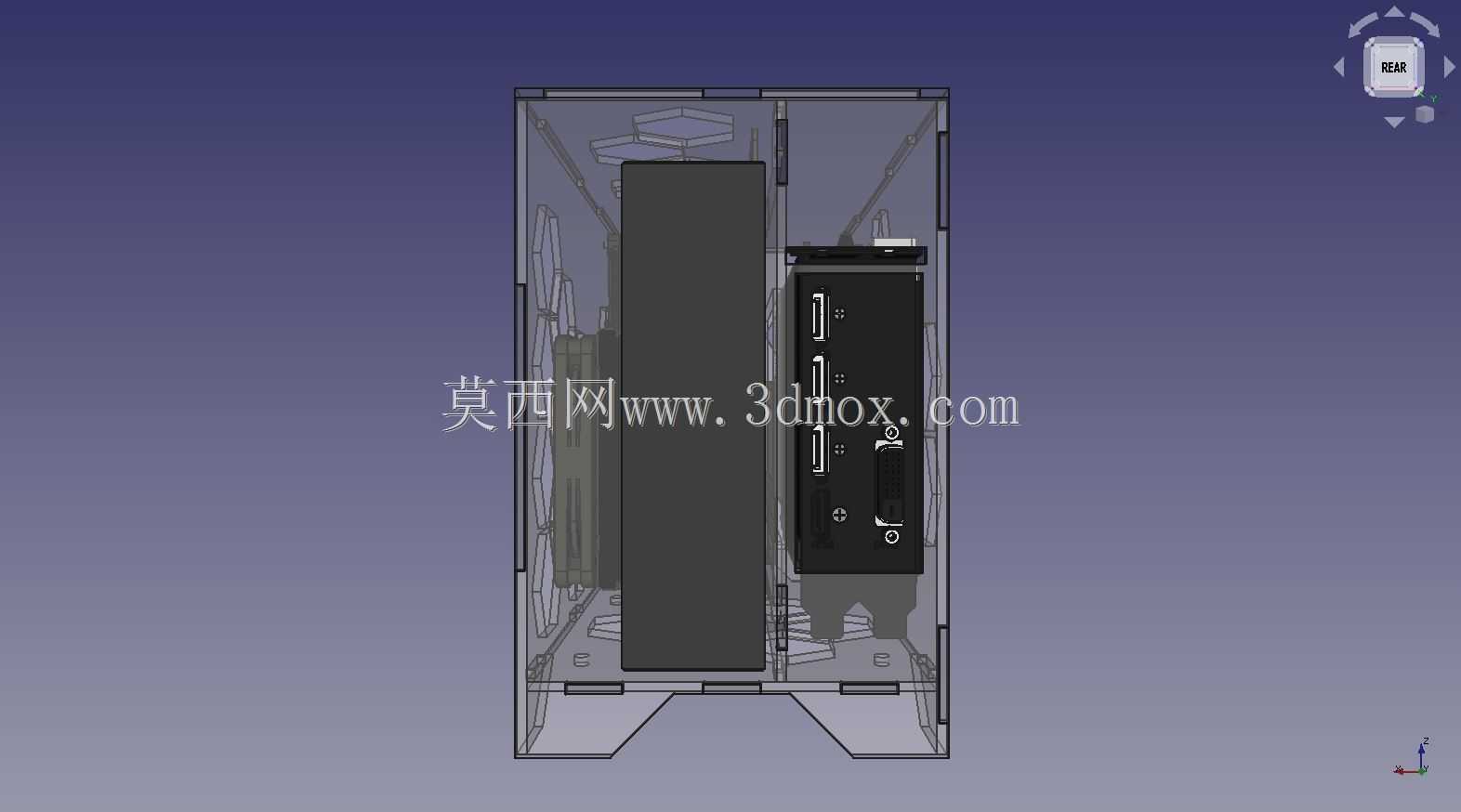

设计上采用3mm厚度亚克力作为外壳主体材质，兼顾结构强度与轻量化表现，同时亚克力材质的半透明特性可直观展示内部硬件布局与灯效，满足个性化装机的展示需求。内部安装边界经过精准排布，可完整兼容ITX规格主板，散热系统支持65mm高度的下压式风冷散热器，无需占用额外纵向空间即可满足主流中端ITX平台的散热需求；显卡安装位预留300mm长度空间，可兼容双槽厚度的主流独立显卡，覆盖多数游戏与生产力显卡的安装尺寸，不会因为紧凑容积牺牲显卡扩展能力。存储扩展方面设置了2个SSD安装位，满足高速存储的扩展需求，电源适配SFF规格PSU，同时在机箱底部预留了120mm超薄风扇的可选安装位，用户可根据自身散热需求加装风扇，构建直通风道提升内部硬件的散热效率，避免紧凑机箱常见的积热问题。

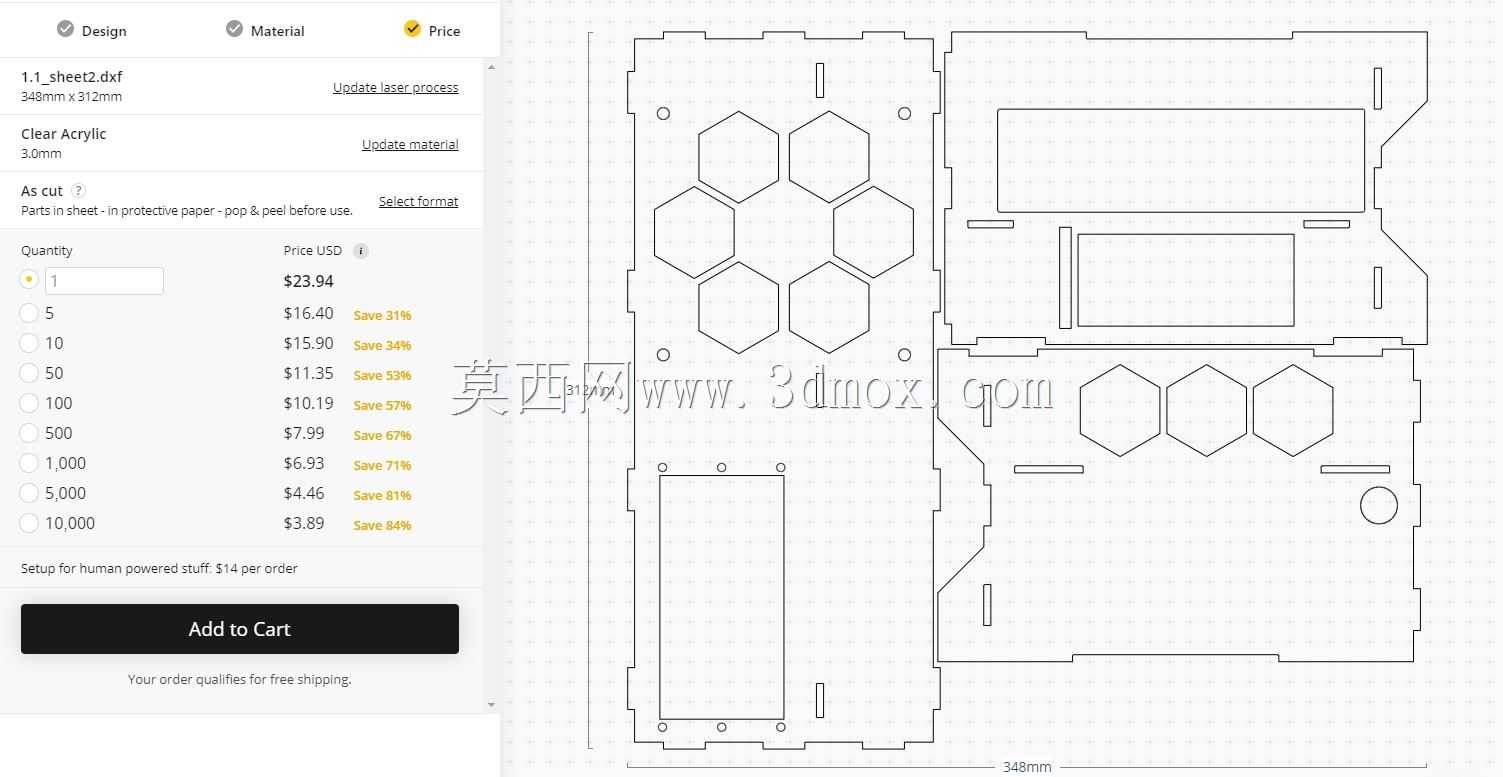

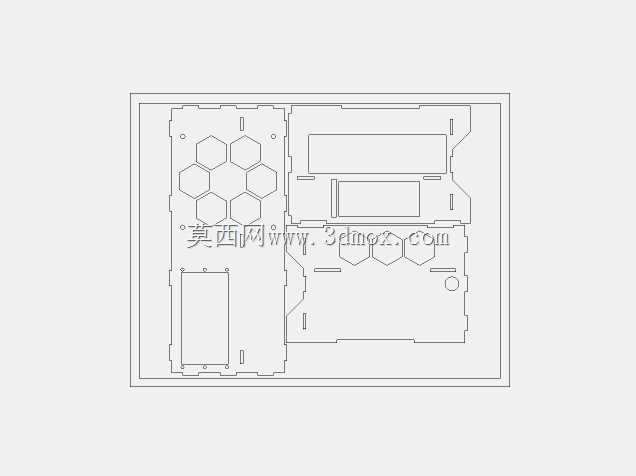

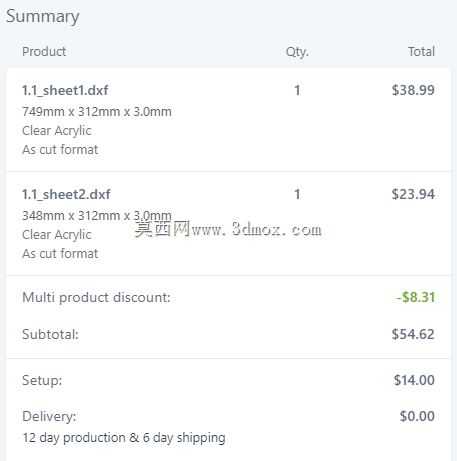

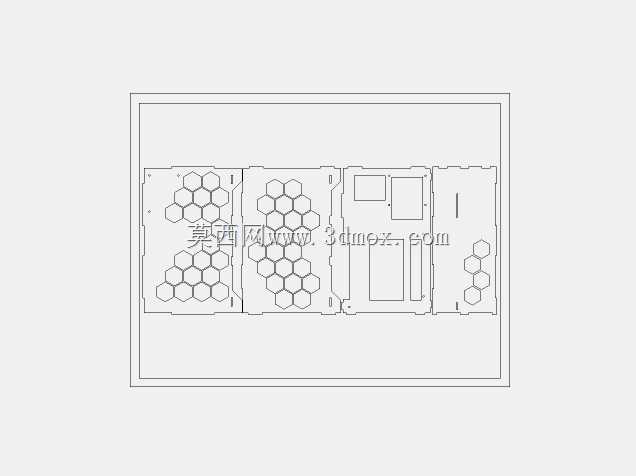

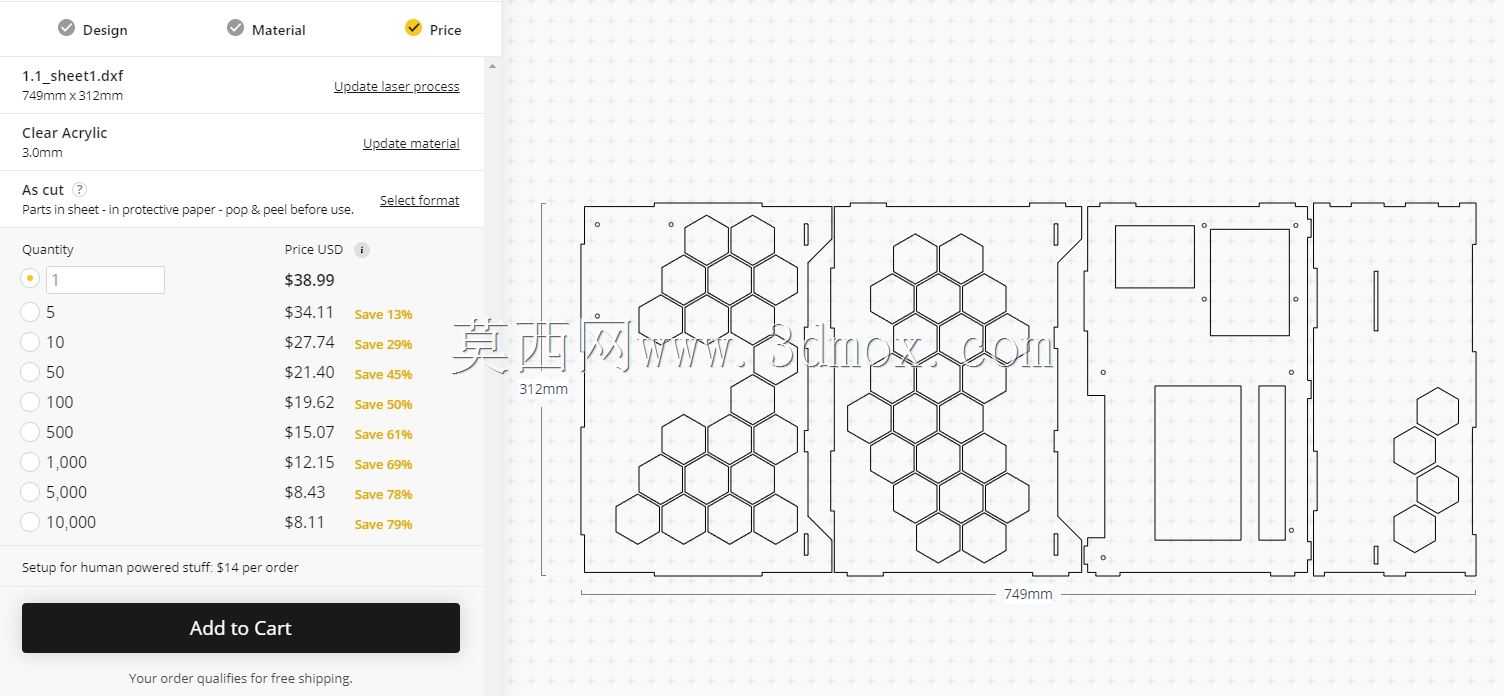

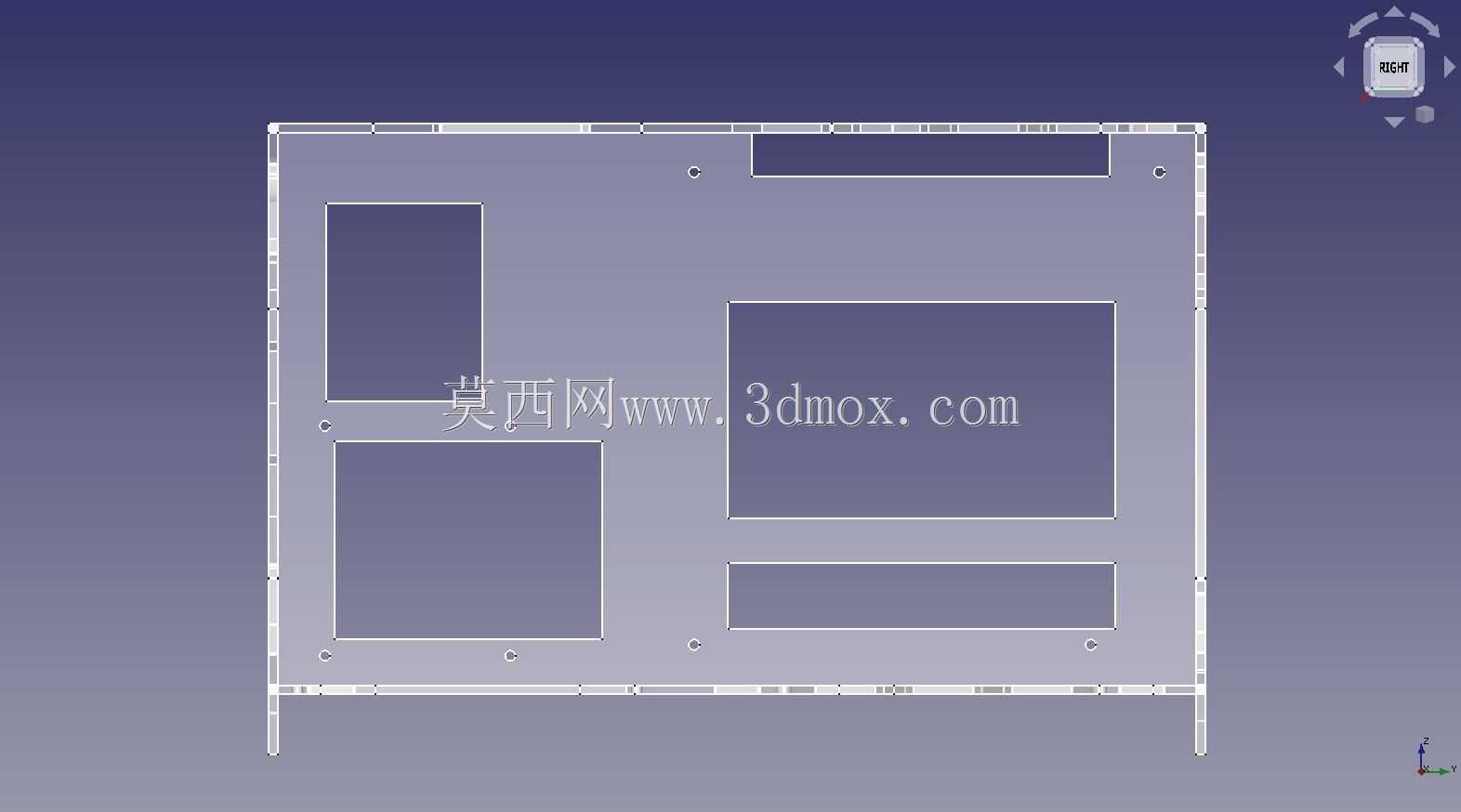

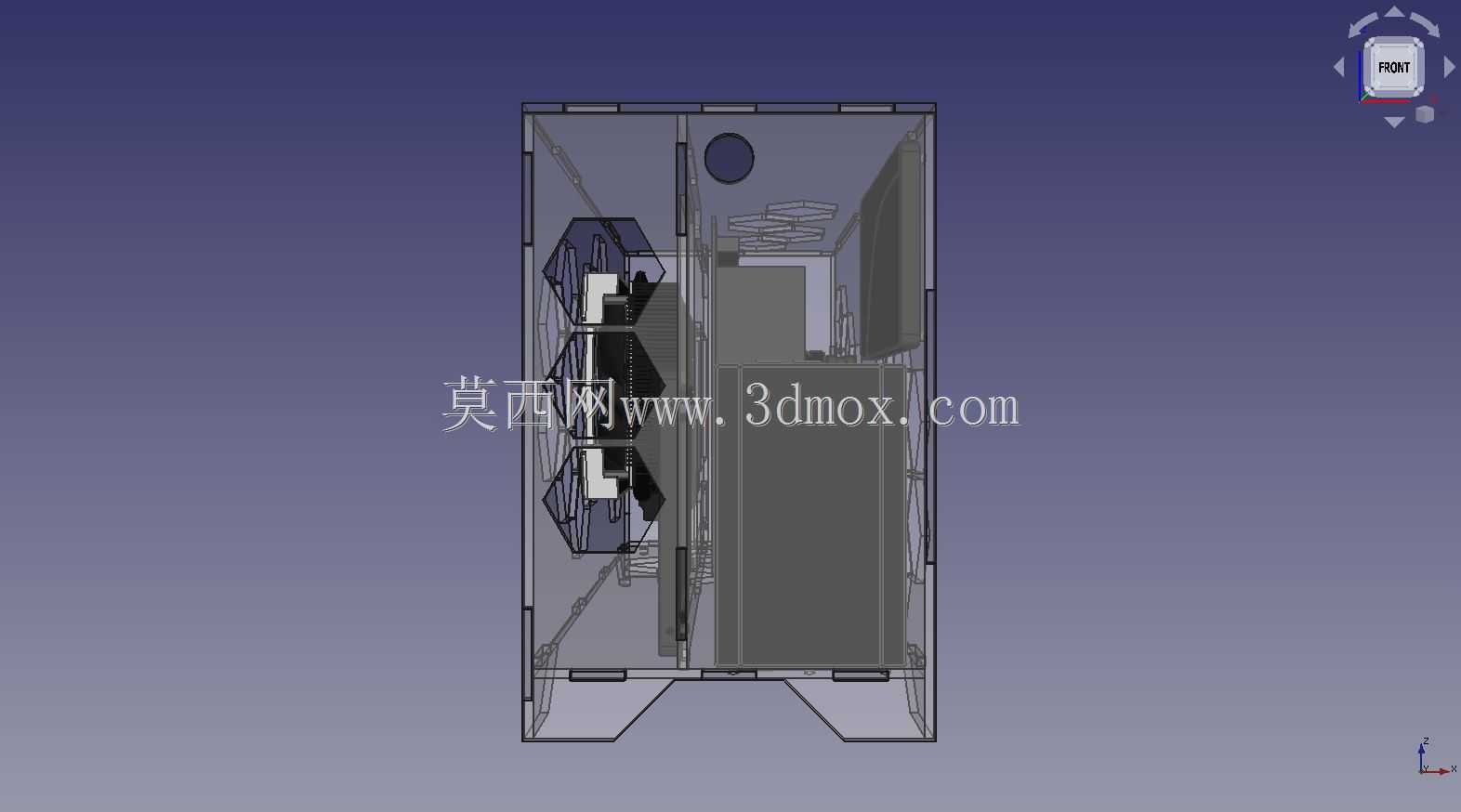

设计过程中充分考虑了亚克力加工的工艺特性，配套的DXF格式钣金/亚克力加工文件可直接适配激光切割设备的生产需求，无需二次调整图档即可完成外壳板材的切割加工，降低小批量定制与个人DIY制作的加工门槛。针对紧凑装机常见的走线与硬件干涉问题，结构设计上预留了pc转接板与直角电源线的安装空间，避免常规线材在狭小内部空间出现弯折过度、干涉风扇转动或是侧板安装的问题，所有硬件安装位的固定孔位都经过对位校验，装配时无需额外扩孔或是修改结构即可完成整机组装，内部风道走向经过优化，前部进风可直接流经显卡与主板供电区域，配合底部可选风扇形成下进上出的散热循环，在9L的有限容积内平衡了扩展能力、散热表现与装配便利性。
