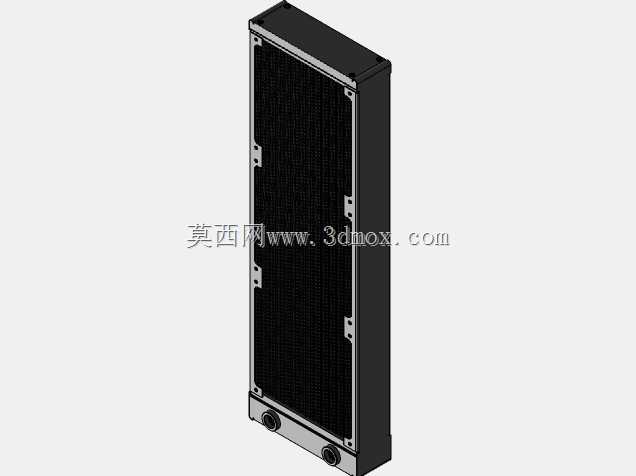

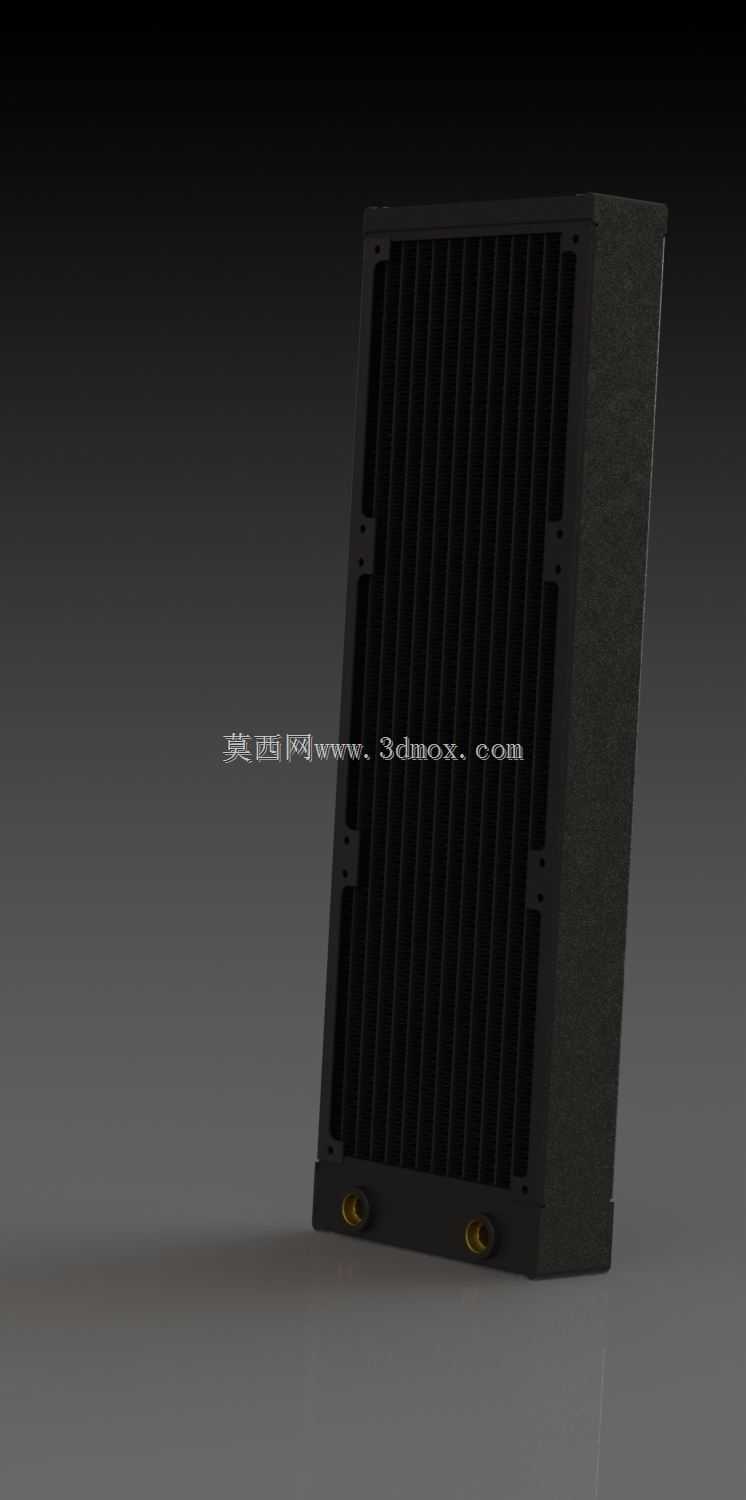

EK三重水冷排散热结构三维数模

这款散热结构主要面向高性能PC分体水冷散热场景，也可适配小型液冷换热设备的散热端使用，核心作用是通过循环冷却液带走发热硬件产生的热量，借助大面积鳍片与空气的对流完成热交换，将系统温度控制在硬件允许的工作区间内。从结构设计来看，整体采用长方体立式布局，主体为密集排布的散热鳍片阵列，鳍片间距经过优化，既保证足够的换热接触面积，也能避免常规使用中积灰导致风道堵塞，鳍片与内部流道采用紧密压合结构，减少接触热阻提升换热效率。进出水接口设置在结构底部，采用标准G1/4螺纹规格，适配市面上绝大多数分体水冷的硬管、快插接头，接口位置做了加厚处理，避免安装接头时应力集中导致壳体开裂。安装边界方面，整体外轮廓尺寸适配420mm规格冷排安装位，侧边预留的安装孔位间距符合通用140mm风扇的安装标准，可支持3把140mm规格的轴流风扇正面或反面安装，安装孔位做了沉台设计，螺丝锁紧后不会突出表面影响风扇贴合。设计过程中优先保证内部流道的均流性，冷却液从进水口进入后通过分流槽均匀分配到每一条散热流道，避免出现局部流道流量不足导致的散热盲区，壳体侧边做了密封压边结构，保证长期使用不会出现冷却液渗漏问题。鳍片边缘做了钝化处理，避免安装操作时划伤手部，整体外壳采用平整化设计，没有多余的突出结构，方便在机箱内部或者小型设备舱内布置，不会和周边的内存、主板供电散热片等部件产生安装干涉。建模过程中严格按照实物的装配公差还原各部件的配合关系，鳍片与外框的间隙、接口的螺纹深度、安装孔的沉头深度都做了1:1还原，可直接用于水冷系统的装配干涉检查，也可作为定制水冷机箱结构设计的参考数模，辅助设计师提前确认散热部件的安装空间、走管空间，避免实际装机时出现尺寸不匹配的问题。
