电话线对接用调制解调器耦合器结构

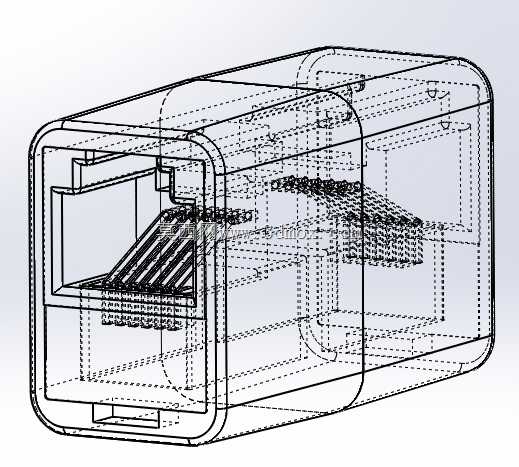

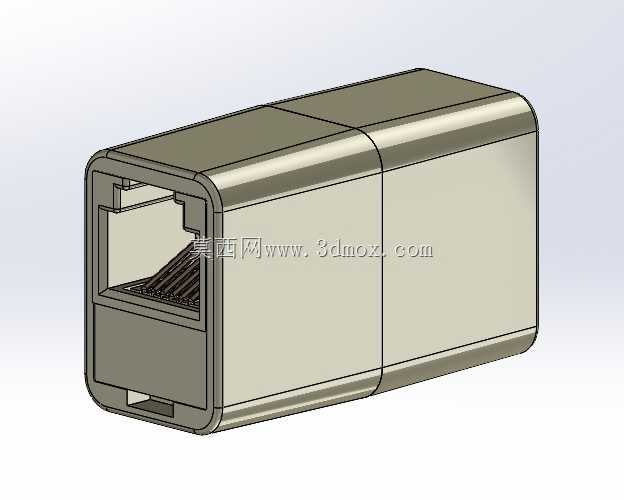

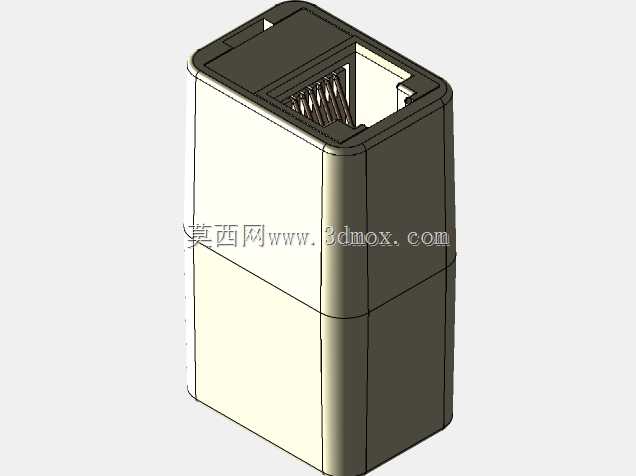

在常规固话布线、小型办公通讯组网场景中，这类耦合器是解决电话线长度不足、线路断点续接的常用连接件，多数应用在桌面布线整理、墙面布线延伸、调制解调器端口转接的场景里，不需要额外压接水晶头，直接将两端带RJ11水晶头的电话线插入耦合器两侧接口即可完成线路导通，大幅降低现场布线的操作门槛，也避免了手工压接带来的接触不良、线序错接问题。从结构设计来看，这款耦合器采用对称式对合壳体结构，外壳做了圆角过渡处理，没有尖锐棱角，既可以避免布线时划伤线缆绝缘层，也能在多根线缆堆叠布设时减少剐蹭磨损，壳体中间的对合缝采用卡扣式装配，不需要额外打螺丝，装配效率高，后期如果内部弹片出现氧化接触不良，也可以徒手拆开维护，更换内部的接触端子组件。接口端的导向槽做了渐进式导入设计，水晶头插入时不需要刻意对准，顺着导向槽推入即可听到卡扣锁止的声响，确认连接到位，接口内部的接触弹片采用镀金工艺设计，降低长期使用后的接触电阻，避免信号传输过程中出现衰减、杂音问题，适配普通两芯、四芯电话线的传输需求，满足调制解调器与电话机、分线器之间的信号传输要求。安装边界上，这款耦合器整体为长方体结构，宽度与常规RJ11接口的水晶头宽度匹配，长度约为两个水晶头对接后的总长度，不需要额外的安装固定空间，既可以直接悬空串接在两段电话线之间，也可以嵌入桌面理线槽、墙面布线管的空余位置，不会占用过多布线空间，壳体外部没有突出的卡扣或者固定柱，适配各类狭小布线空间的布设需求。设计过程中优先考虑了插拔寿命，内部弹片的弯折角度经过反复校核，保证上千次插拔后依然能保持足够的接触压力，不会出现弹片疲劳松弛导致的接触断开问题，壳体选用的ABS材料具备一定的阻燃性能，满足弱电布线的防火要求，同时材料本身的抗老化性能较好，长期在室温环境下使用不会出现壳体脆裂、卡扣断裂的问题。在实际通讯线路布设中，这类耦合器还可以搭配电话线分机使用，实现一条入户电话线对接多台终端设备的需求，不需要重新布设入户线路，降低老旧办公场所、家庭场景的通讯线路改造成本，接口的通用化设计适配市面上绝大多数标准RJ11接头的电话线，不需要匹配特定品牌的线缆或者调制解调器设备，通用性较强。
