长条形USB存储模块塑料外壳结构设计

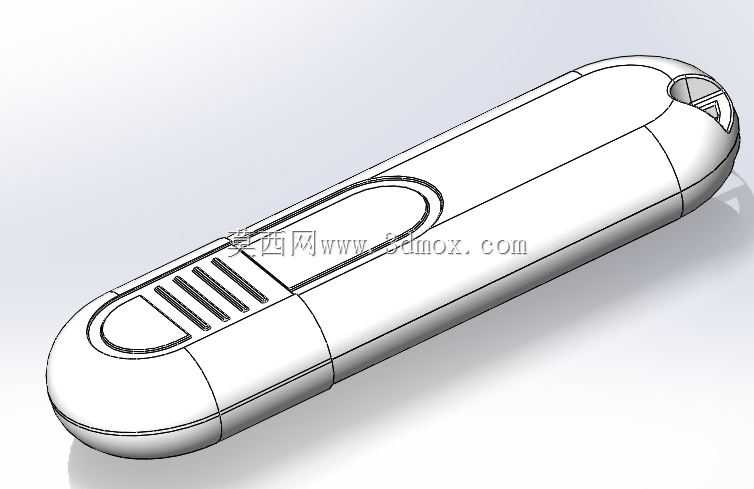

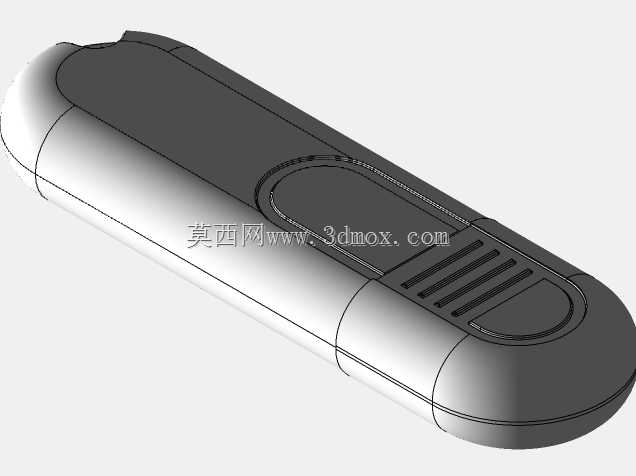

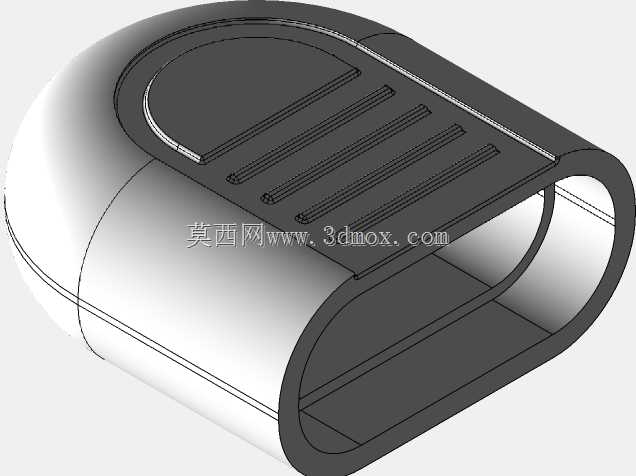

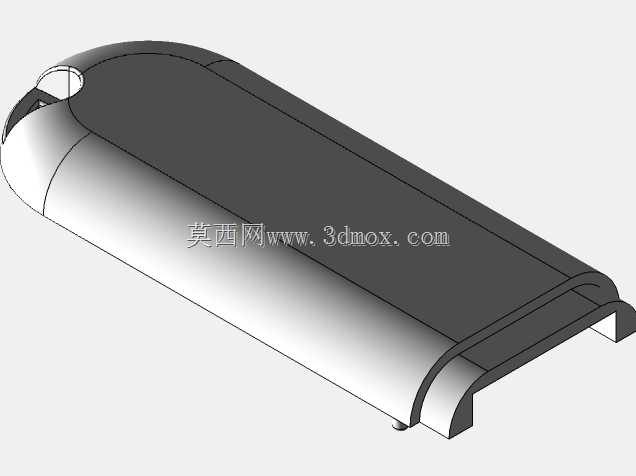

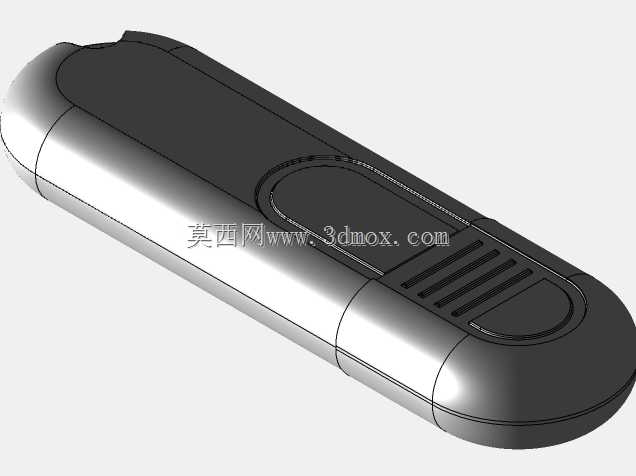

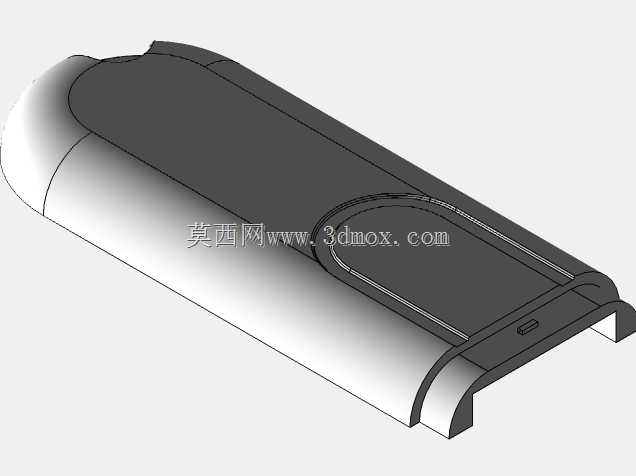

这款长条形手持类电子外壳，主要适配小型USB接口类存储功能模块，日常可作为U盘、蓝牙适配器、小型加密狗等便携数码配件的承载结构，在消费电子外设、工业加密授权配件、便携数据传输模块领域应用广泛。从结构设计逻辑来看，整体采用两端圆弧过渡的长椭圆柱造型，单手握持时贴合指腹弧度，日常揣放于衣物口袋时不会产生尖锐棱角的剐蹭问题，外壳沿长度方向设置中分拼合缝，上下壳可通过卡扣或者超声焊接实现装配，无需额外螺丝固定，能有效压缩装配工序成本。壳体一端预留标准USB接口伸出的开口槽位，开口处做了局部加厚处理，避免USB公头反复插拔过程中造成接口处壳体开裂，同时开口边缘做了0.2mm的倒角导向，方便内部PCB板组装时的对位导入。壳体表面设置的长条形凹槽区域，可用于粘贴产品标识标签或者做防滑纹理结构，靠近端部的多道平行通槽，一方面可作为内部电路的散热通气通道，避免密闭壳体内长时间工作积热，另一方面也能增加手持时的接触面摩擦力，防止设备从手中滑落。从安装边界来看，壳体内部腔体宽度适配常规USB存储模块的PCB宽度，长度方向预留了焊盘、晶振、存储芯片的排布空间，壁厚均匀控制在1.8mm，符合常规ABS或者PC塑料的注塑成型工艺要求，不会出现壁厚不均导致的缩痕、填充不满等注塑缺陷。壳体尾端的圆弧位置预留了挂绳孔的结构位，可穿入挂绳方便用户将设备挂在钥匙串或者工牌挂带上，降低便携使用过程中的遗失风险。在结构细节处理上，壳体内侧设置有多道定位筋条，装配时PCB板可顺着筋条滑入到位，筋条高度刚好顶住PCB板面，避免使用过程中PCB在壳体内晃动移位，拼合面处设置了错位止口，既能提升上下壳装配后的贴合精度，也能阻挡日常使用中灰尘、飞溅水渍从拼缝进入壳体内部，提升日常使用的环境适应性。整体外形尺寸控制在常规便携存储设备的通用规格范围内，可兼容市面上多数标准USB公头的安装尺寸，无需额外定制接口配件，能有效降低配套模块的选型成本。
