便携式掌上游戏操控终端结构设计

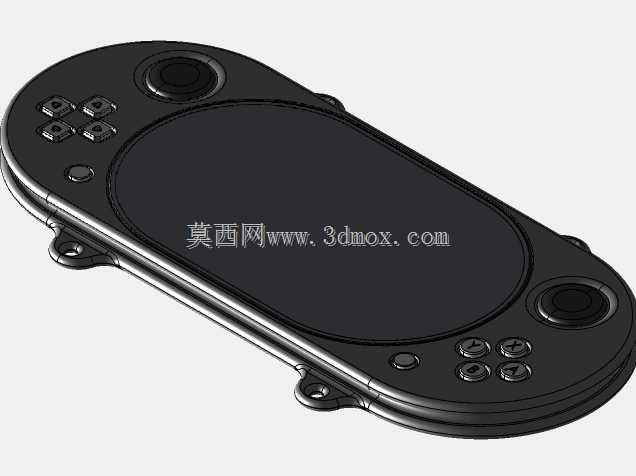

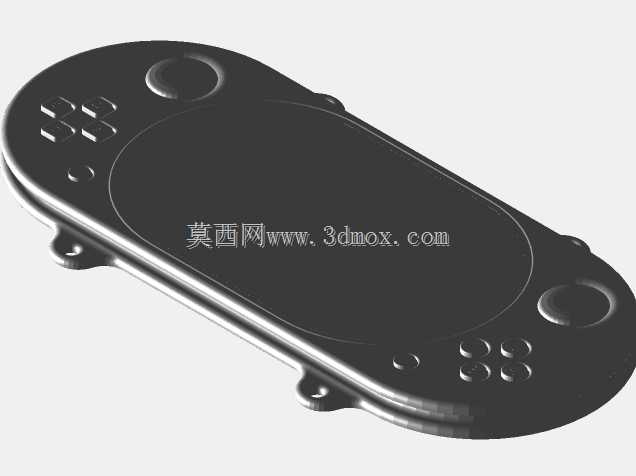

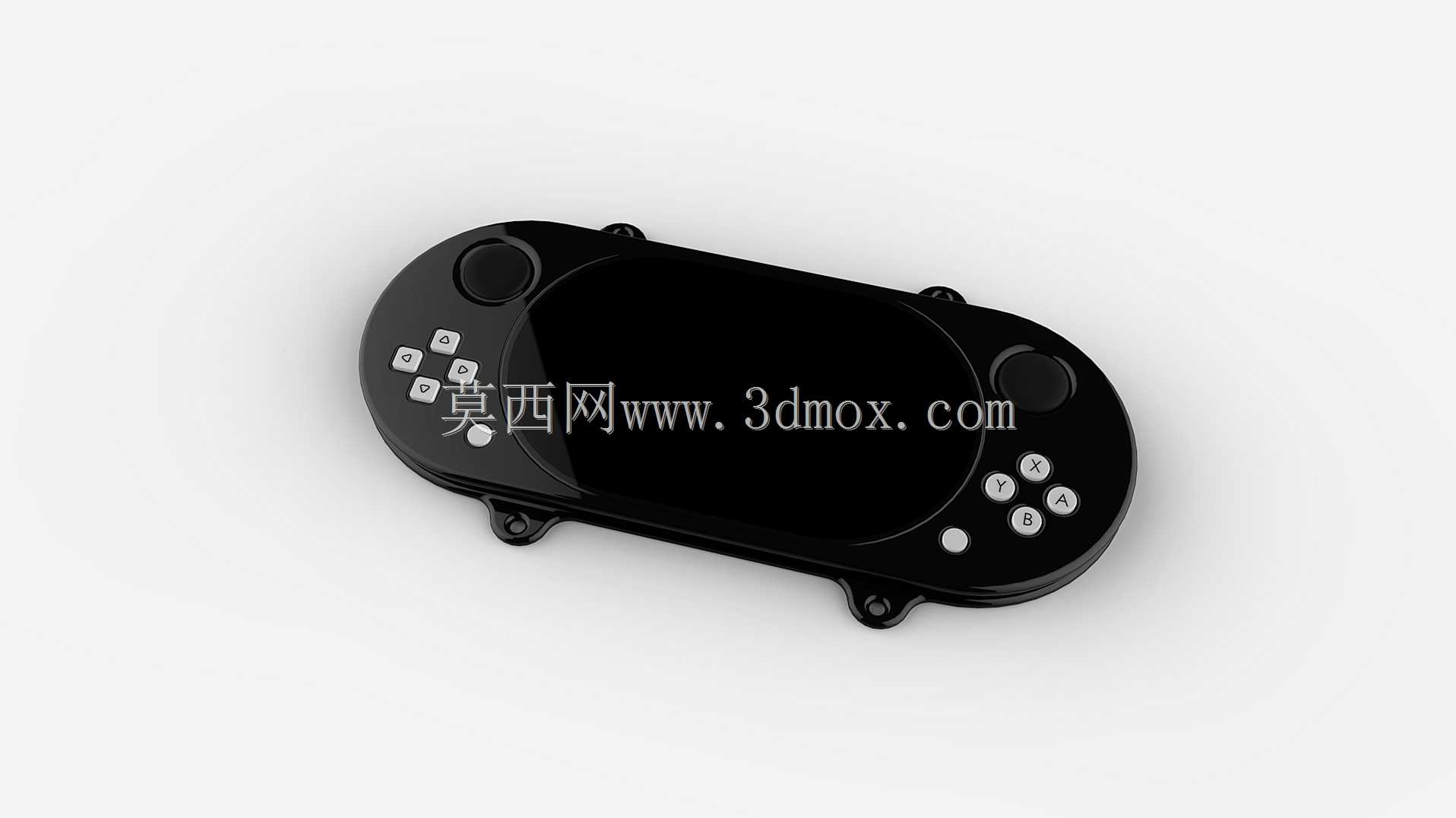

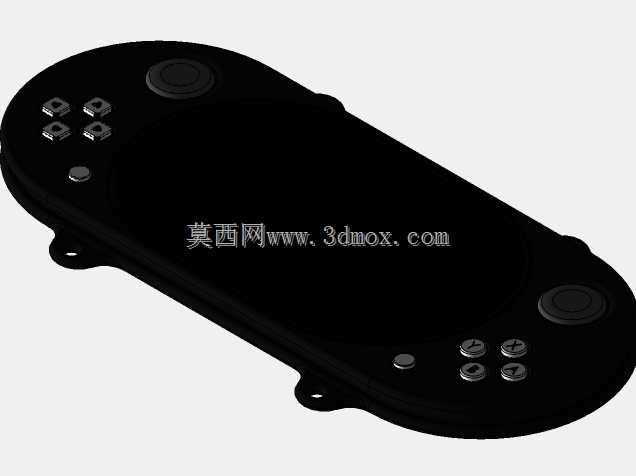

这款手持操控终端的结构设计，首先围绕长时间单手握持的人机工程需求展开，整机采用椭圆流线型外轮廓，边缘做了大弧度圆角过渡，避免握持时硌手，外壳四角预留的带孔安装耳，既可以用于内部电路板的螺丝锁付固定，也能适配腕带、保护壳等外接配件的安装需求，整机厚度控制在单手握持的舒适区间，不会因为过厚导致握持疲劳。从功能布局来看，正面左侧设置方向控制按键组，采用十字方向键搭配独立功能按键的组合，适配不同操作习惯的用户，右侧设置动作按键区，四个动作按键按照常用操作逻辑排布，同时在左右两侧上方各设置一个圆形摇杆，兼顾需要精细方向控制的操作场景，所有按键的凸起高度都经过反复校核，既保证按压时有清晰的反馈行程，又不会因为凸起过高导致误触。正面中部预留了大面积的屏幕安装位，屏幕区域做了微下沉的台阶设计，既可以对屏幕边缘起到保护作用，避免屏幕直接接触放置平面造成刮花，也能给屏幕贴合、缓冲泡棉的安装预留足够空间。内部结构设计上，外壳上下盖采用止口配合结构，配合卡扣加螺丝的双重固定方式，既保证装配后的整体密封性，减少日常使用中灰尘、汗液进入设备内部的概率，也方便后期维修拆解。按键区域的内部对应设置了按键支撑筋位，每个按键都设计了独立的导向柱，避免长时间按压后按键出现歪斜、卡滞的问题，摇杆安装位置预留了足够的活动空间，保证摇杆全角度摆动时不会和外壳内壁发生干涉。这款设备主要面向便携娱乐操控场景，可作为独立游戏终端使用，也可通过适配作为其他智能设备的外接操控手柄，设计过程中充分考虑了日常携带的抗摔需求，外壳壁厚按照常用手持数码产品的抗冲击标准设置，边角位置做了局部加厚处理，跌落时能够有效分散冲击力，保护内部电路板和屏幕组件。安装边界方面，所有外接接口的位置都预留了标准的插拔空间，不会因为外壳轮廓干涉导致线材无法正常插入，电池仓的位置做了独立的隔离筋设计，避免电池晃动和其他元器件发生摩擦，整体结构紧凑，在有限的外形尺寸内整合了操控输入、显示输出、内置供电等多个功能模块，兼顾了握持舒适度、操作便捷性和结构耐用性。
