贴片式轻触触觉开关结构设计

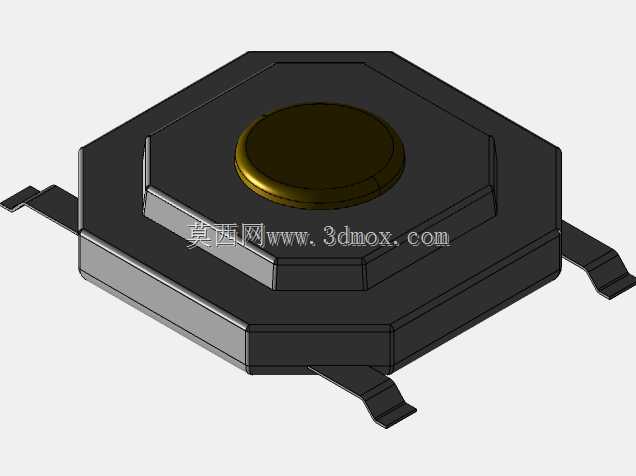

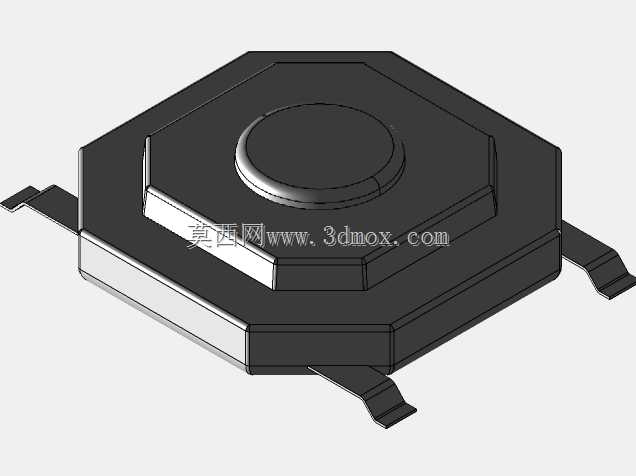

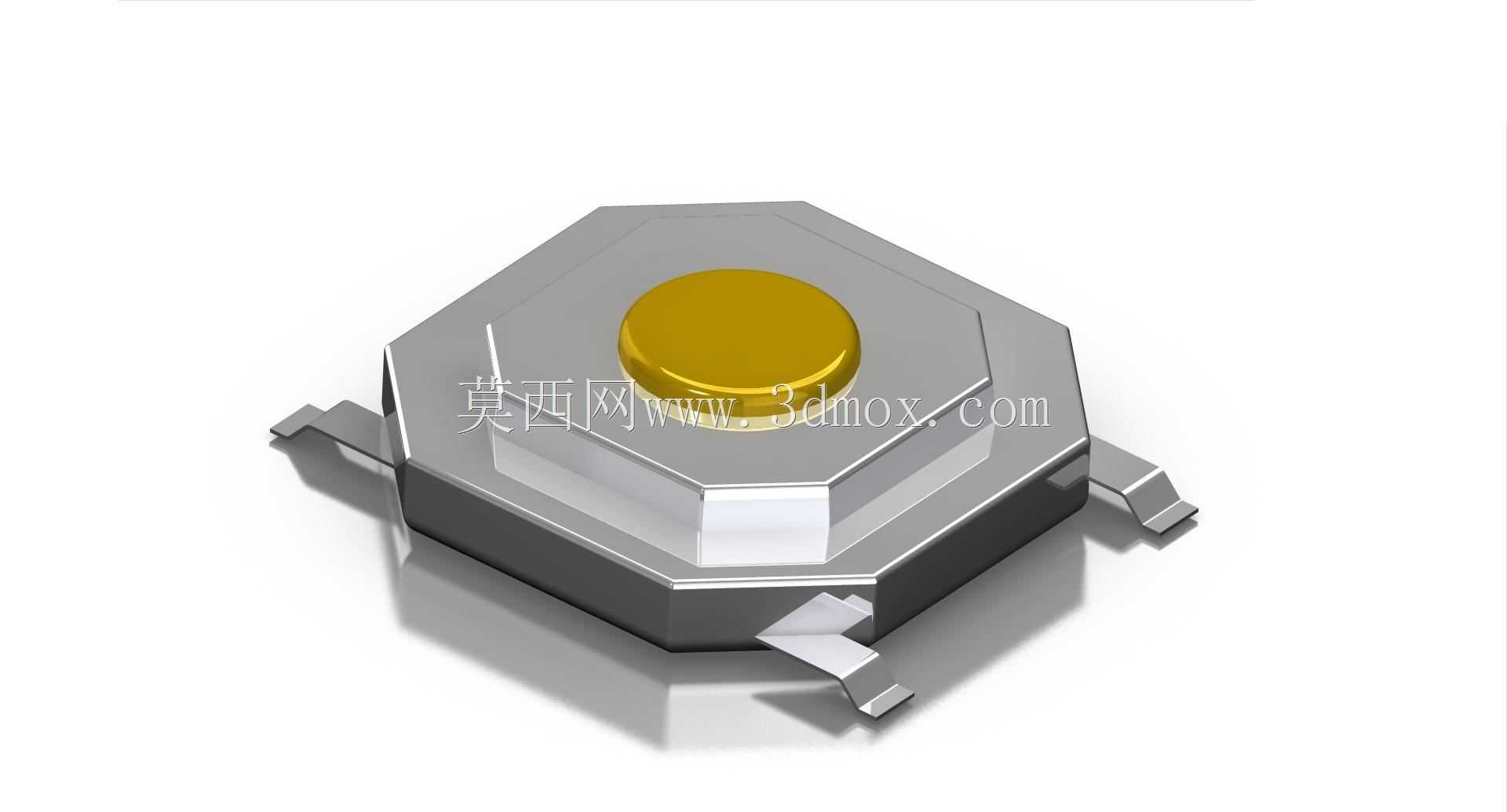

这类贴片式触觉开关是消费电子、工业控制板卡上用量极大的基础输入元件，日常接触的家电控制面板、手持检测设备按键、工控IO模块触发端、小型数码产品功能键上都能见到它的身影，核心作用是通过操作者的按压动作实现电路的通断触发，给主控单元传递明确的开关量输入信号。从结构设计逻辑来看，这款开关采用六边形基座搭配四引脚贴片固定的结构，四个引脚分布在基座的四个延伸方向，回流焊接时能够在PCB板面形成四个均匀的受力固定点，相比两脚贴片结构抗侧向推力能力更强，即便设备在组装、运维过程中按键区域受到斜向的按压力，也不容易出现引脚脱焊、基座偏移的问题。开关的核心触发结构藏在金属基座内部，采用弹片接触式设计，日常未按压状态下内部弹片保持翘起状态，触点处于断开位置，当顶部的金色按键帽受到垂直向下的按压力达到触发阈值时，弹片产生形变向下接触底部触点，实现电路导通，撤去按压力后弹片依靠自身金属弹性复位，触点断开回归初始状态，50毫安的载流能力完全匹配信号级电路的通断需求，不会出现触点过载烧蚀的问题。在安装边界设计上，这款开关的整体高度控制在贴片元件的常规薄型尺寸区间，基座六边形轮廓的外接圆直径适配常规4*4以上规格的焊盘布局，引脚伸出长度刚好匹配标准SMT回流焊的焊盘尺寸，不需要额外定制钢网就能适配常规贴片加工工艺，焊接后引脚与焊盘的接触面积足够，能够通过常规的跌落、振动可靠性测试。顶部圆形按键帽的凸起高度经过优化，既不会因为凸起过高导致设备外壳组装时出现按键被误压的问题，也不会因为凸起过矮导致操作者按压时触感模糊、找不到按键位置，按键表面做了光滑圆弧过渡，按压时手指接触的触感均匀，不会出现硌手的问题。在实际选型应用中，这类开关不需要额外加装固定支架，直接通过SMT工艺贴装在PCB对应位置即可，外壳组装时只需要在面板对应位置预留匹配按键帽直径的通孔，保证按键帽能够顺畅伸出面板表面，同时预留0.1到0.2毫米的活动间隙，避免面板公差挤压按键导致常通故障。设计建模过程中需要重点把控几个关键尺寸的公差：一是四个引脚的共面度，必须控制在0.1毫米以内，否则回流焊接时容易出现虚焊、立片问题；二是按键的触发行程，通常控制在0.25毫米左右，行程过短会导致触感过硬，行程过长则会增加开关整体厚度，不符合薄型化设计需求；三是基座的外形尺寸公差，要和PCB封装尺寸做匹配校验，避免出现贴装偏移导致的引脚错位。这类开关的金属基座同时起到屏蔽和结构加强的作用，建模时基座的壁厚保持均匀，既能够为内部弹片提供足够的支撑强度，也不会因为壁厚过大导致整体重量增加、材料浪费，引脚和基座的连接位置做了圆弧过渡处理，避免弯折引脚时出现应力集中断裂的问题。
