M4规格双端外螺纹橡胶隔振支座结构

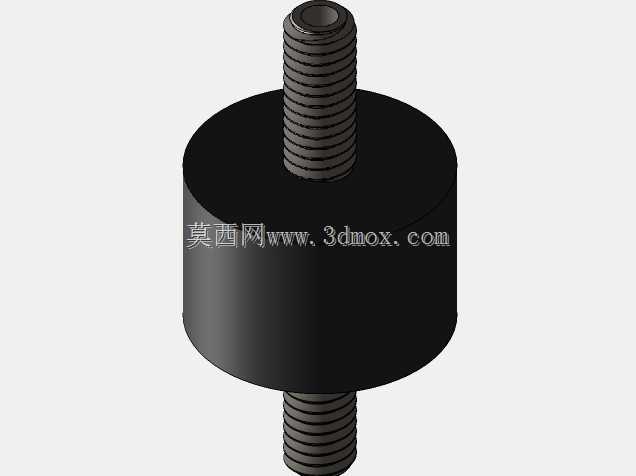

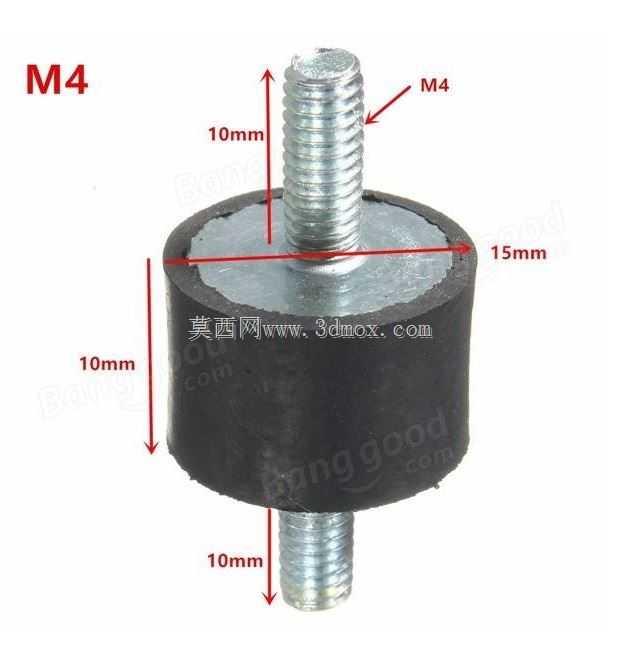

做设备结构设计的同行大多遇到过动力单元振动传导的问题，尤其是小型空压机、单缸柴油机、微型汽油机这类自带往复运动惯性力的设备，直接刚性固定在机架上，很容易把振动传递到整机外壳，轻则带来持续的结构异响，重则导致周边安装的传感器、仪表接线因为长期微振出现松脱、接触不良。这款双端带外螺纹的橡胶隔振件，就是针对这类小载荷动力单元的隔振需求设计的，中间的橡胶主体采用圆柱构型，上下两端同轴伸出M4规格的外螺纹螺柱，整体橡胶段高度10mm，安装时不需要额外做复杂的嵌装结构，上下螺柱分别拧入设备安装脚和机架的对应螺纹孔即可完成固定，安装边界非常友好，适合紧凑空间内的隔振布置。

从功能特性上看，这类隔振件的橡胶部分选用内摩擦阻尼特性较好的橡胶材质，既可以承担设备的静态支撑载荷，又能通过橡胶形变过程中的内摩擦耗散振动能量，对于动力设备运行时产生的高频振动分量有很好的衰减效果，不像金属弹簧隔振件容易在高频段出现驻波共振问题。在无线电设备、台式检测仪器这类对微振敏感的设备上，这类隔振件也常用来做内部模块的隔振支撑，避免外界振动传递到核心器件上，影响设备的工作精度。

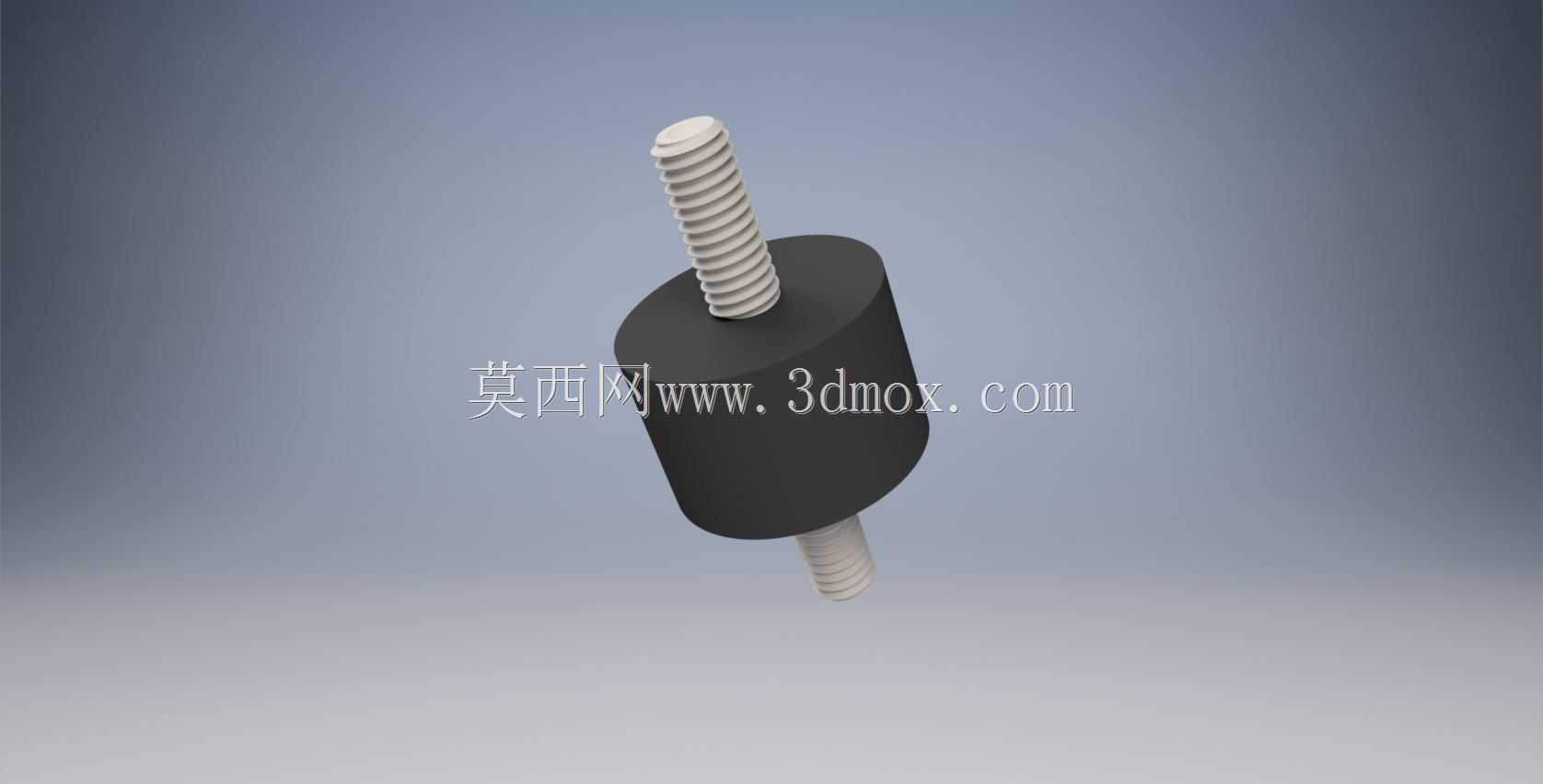

建模过程中需要重点关注几个结构细节：首先是两端螺柱与橡胶主体的同轴度，要是同轴度偏差过大，安装后会出现橡胶体偏载，长期受力不均会导致橡胶局部过早老化开裂，隔振性能快速衰减；其次是螺柱嵌入橡胶段的长度要足够，保证螺柱与橡胶的结合强度，避免设备运行过程中螺柱从橡胶本体中拔出；另外橡胶主体的外径要匹配安装空间，预留足够的侧向形变余量，避免设备启停过程中出现较大侧向位移时，橡胶体碰到周边结构件，丧失隔振作用。实际选型时还要注意，这类小规格隔振件的额定载荷有限，适合单脚载荷不大的小型设备，不能用在重载设备的隔振场景里，否则会因为橡胶压缩量过大，提前出现疲劳损坏。
