台式机CPU轴流散热风扇结构设计

日常做消费电子结构设计时，CPU散热风扇是台式主机、工控机、嵌入式计算设备里最常见的风冷执行部件，这次的轴流风扇结构完全围绕桌面级处理器的散热需求做适配设计。从实际装机场景来看，这类风扇主要承担CPU散热器鳍片的强制对流任务，工作时通过叶片旋转带动空气定向流动，把散热器底座从CPU表面传导过来的热量快速带走，避免处理器因积热出现降频、过热保护等问题，不管是日常办公主机、游戏台式机还是小型工控计算单元，这类小尺寸轴流风扇都是风冷散热方案里的核心部件。

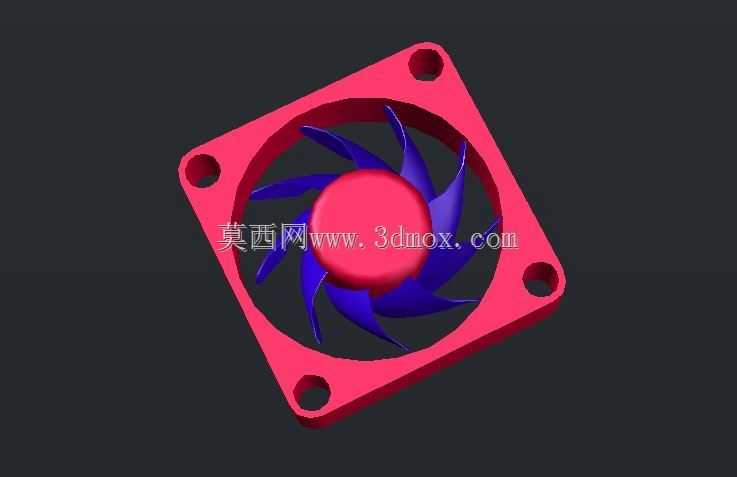

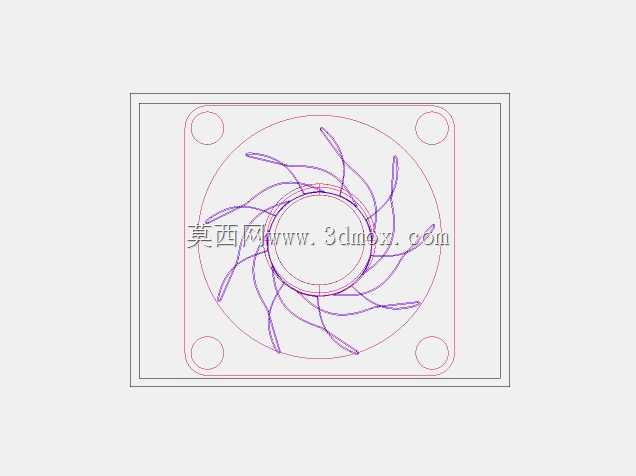

设计过程中首先要考虑安装边界的适配性，外框采用标准方形安装结构，四个角预留的安装孔位完全匹配主流台式机CPU风冷散热器的固定孔距，安装时不需要额外做转接件，直接通过自攻螺丝或者橡胶减震钉就能固定在散热鳍片架上，外框的厚度控制也兼顾了小机箱的内部空间余量，不会出现和内存马甲、机箱侧盖干涉的问题。扇叶部分采用后掠式曲面设计，叶片的扭转角度经过气流效率优化，旋转时可以在较低转速下获得足够的风量，同时叶片和外框之间预留了均匀的微小间隙，既避免扇叶转动时蹭到外框产生异响，也能减少间隙处的气流紊流损失，降低工作时的风噪。中心的轮毂部分做了加厚结构设计，内部预留了标准直流无刷电机的安装空间，轮毂和叶片的连接位置做了圆弧过渡，减少应力集中的同时也能优化轮毂处的气流导向，避免中心区域形成气流死区。

从功能特性来看，整个风扇的外框采用一体式硬质结构，既可以作为扇叶的防护结构，避免装机过程中异物触碰旋转的扇叶造成损坏，也能起到气流导流的作用，让吸入的空气全部定向吹向后方的散热鳍片，减少气流向外扩散的损失。扇叶的数量和曲率搭配兼顾了风压和风量表现，吹向密集鳍片时可以保持足够的穿透风压，让气流顺利穿过鳍片缝隙带走热量，不会因为鳍片风阻过大导致风量骤降。实际做结构验证时，这类风扇的安装公差控制在0.1mm以内，确保固定后扇叶旋转的动平衡符合要求，高速转动时不会出现明显的震动，避免长期震动导致散热器固定松动、或者和机箱产生共振噪音。另外外框的边角做了小圆弧倒角处理，装机操作时不会划伤操作人员的手部，也不会刮蹭到机箱内的线材。

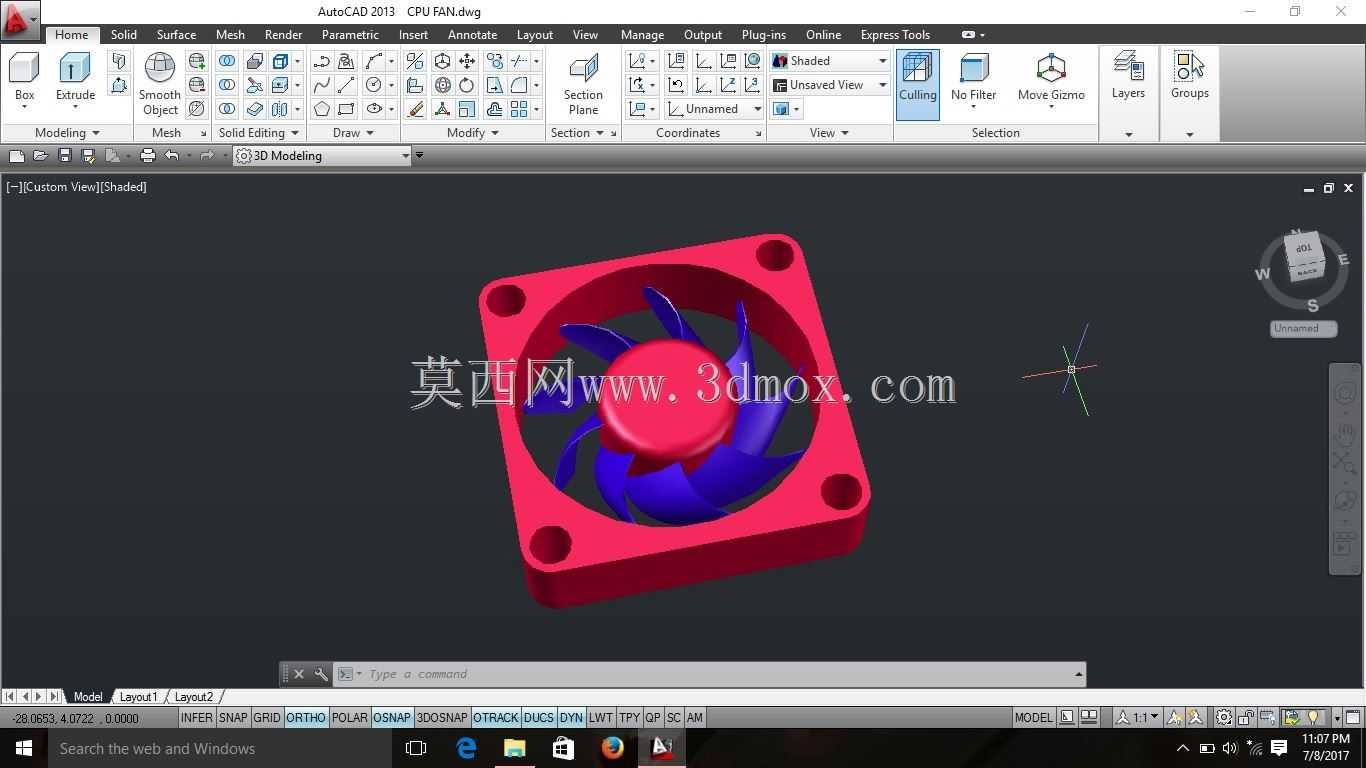

做这类散热部件的三维建模时，需要重点关注安装孔的位置度、扇叶和外框的间隙、中心电机仓的尺寸匹配这几个核心尺寸链，任何一个尺寸出现偏差，都可能导致装机适配失败、或者扇叶转动卡滞的问题。建模过程中还要考虑后续开模的工艺性，外框和扇叶的壁厚保持均匀，避免出现壁厚突变导致注塑成型时产生缩痕、变形等缺陷，影响最终产品的装配精度和动平衡表现。
