电脑CPU散热用轴流风扇结构设计

日常做消费电子散热结构选型时，这类小尺寸轴流风扇是接触频次极高的部件，它的核心应用场景覆盖台式机CPU风冷散热、机箱通风、小型工控设备舱散热、路由器散热等多个需要主动风冷的场景，核心作用是通过叶片旋转驱动空气定向流动，带走发热元件表面堆积的热量，避免芯片因结温过高触发降频甚至硬件损坏。

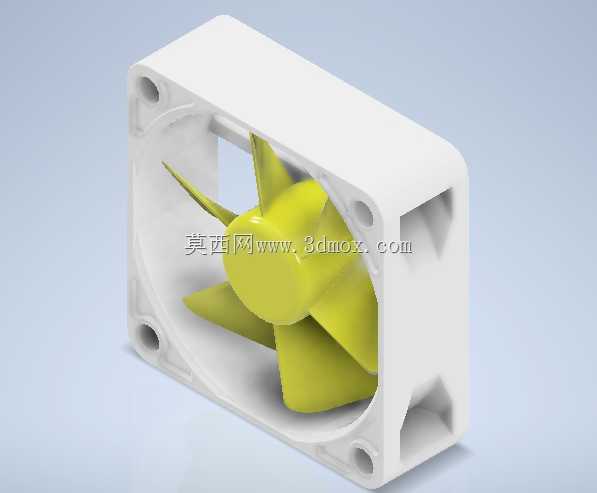

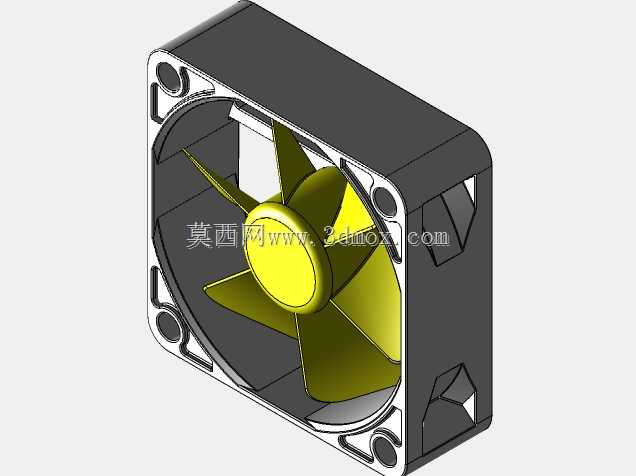

从结构设计逻辑来看，这款风扇采用方形外框搭配七叶轴流叶轮的布局，方形外框的四个角预留了标准安装孔位，安装时可直接通过螺丝固定在散热鳍片或者机箱预留位上，安装边界完全适配消费电子领域通用的风扇安装孔距规范，不需要额外做转接件就能完成装配，外框的边框做了加强筋结构，能避免安装锁紧时螺丝扭力过大导致框体变形，同时框体的内圈做了导风弧面，能减少叶轮边缘的气流紊流，降低风阻带来的风量损耗。叶轮部分采用后掠式叶片设计，叶片的安装角度经过气流仿真优化，在相同转速下能获得更高的送风效率，同时降低叶片切割空气产生的气动噪音，叶轮中心的轮毂做了加厚处理，用来内嵌固定转子磁环，和外框上的定子部分配合形成完整的驱动结构，轮毂和外框之间的间隙控制在极小范围内，避免间隙过大产生气流回流损失。

实际选型应用时，这类风扇的供电接口通常适配主板上的标准风扇插针，支持转速调节功能，可根据发热元件的实时温度调整转速，平衡散热能力和运行噪音。设计建模过程中，需要重点把控安装孔的位置度公差，避免孔位偏差导致无法装配，同时叶轮和外框的同轴度需要严格控制，防止旋转时出现擦碰导致异响或者卡滞，外框的进出风侧做了倒角处理，能引导气流顺畅进入风道，减少进风侧的涡流损失。不同于大尺寸工业散热风扇，这类电脑用小尺寸风扇对运行噪音的要求更高，所以叶片的叶型边缘做了薄化处理，能打散叶片尾缘的大尺度涡流，降低高频噪音的产生，同时框体的材质选用阻燃ABS材质，满足消费电子的阻燃安全要求，叶轮部分采用改性PP材质，兼顾轻量化和结构强度，长时间高速旋转也不会出现叶片形变断裂的问题。在做整机散热方案匹配时，需要根据发热元件的功耗计算所需的风量风压，选择对应参数的风扇型号，同时要确认风扇的厚度尺寸适配安装空间，避免和机箱内的其他部件比如内存、显卡产生干涉。
