带渐变截面叶片的PC机箱散热风扇

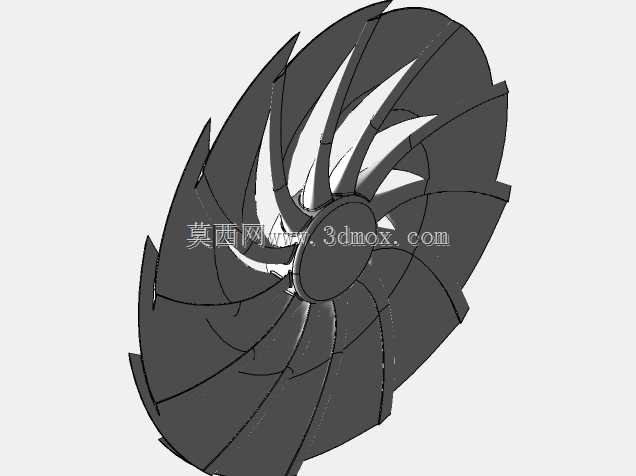

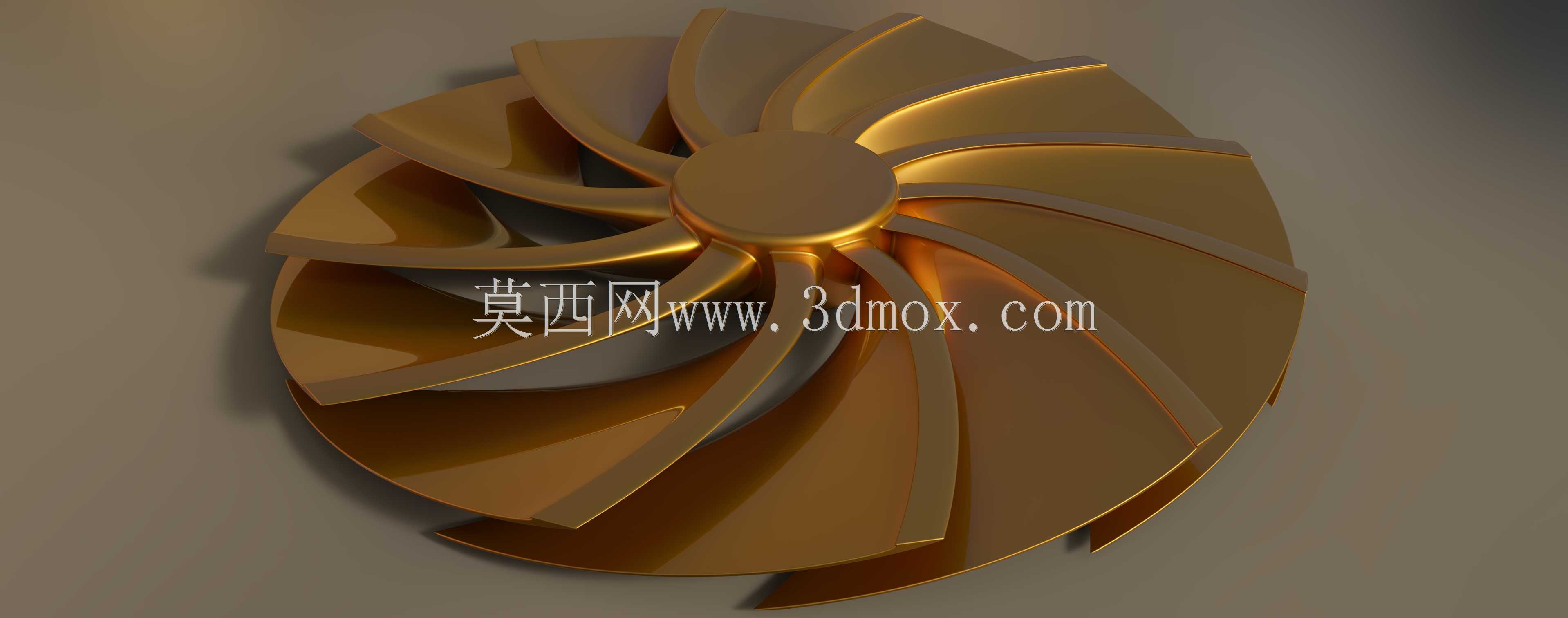

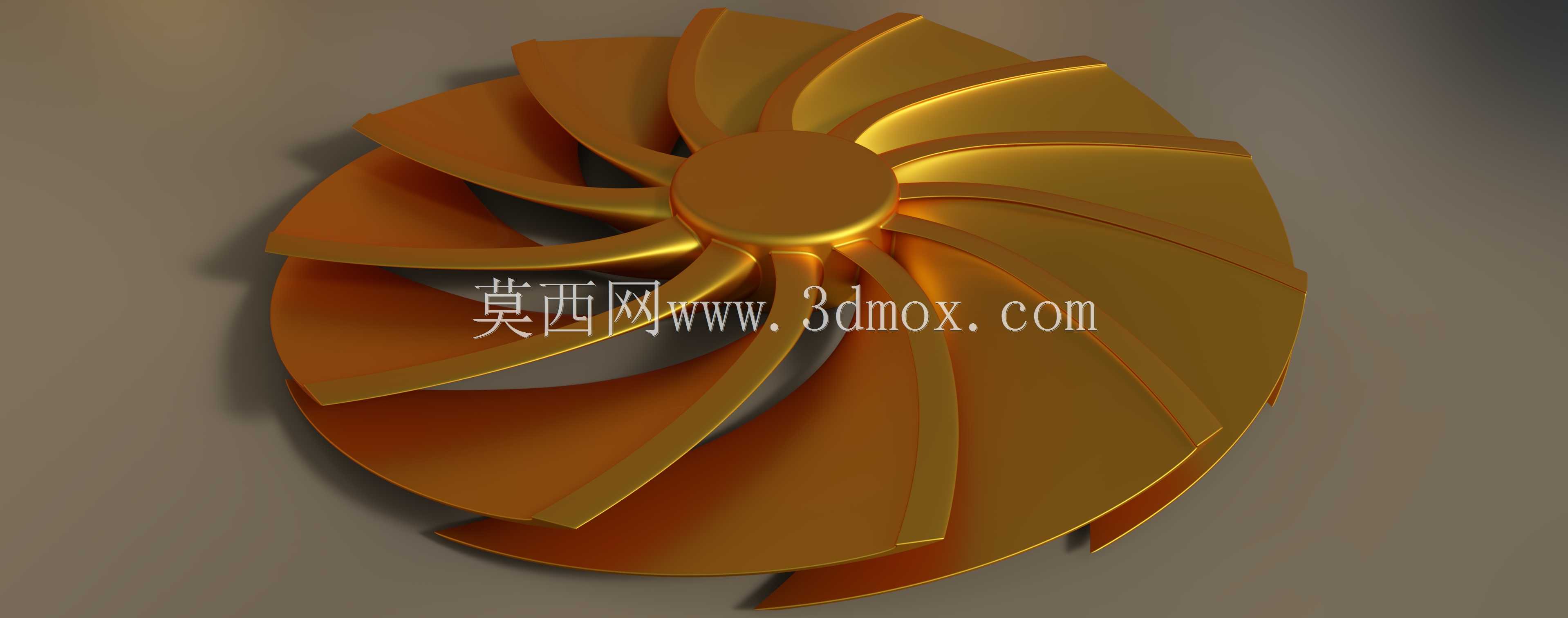

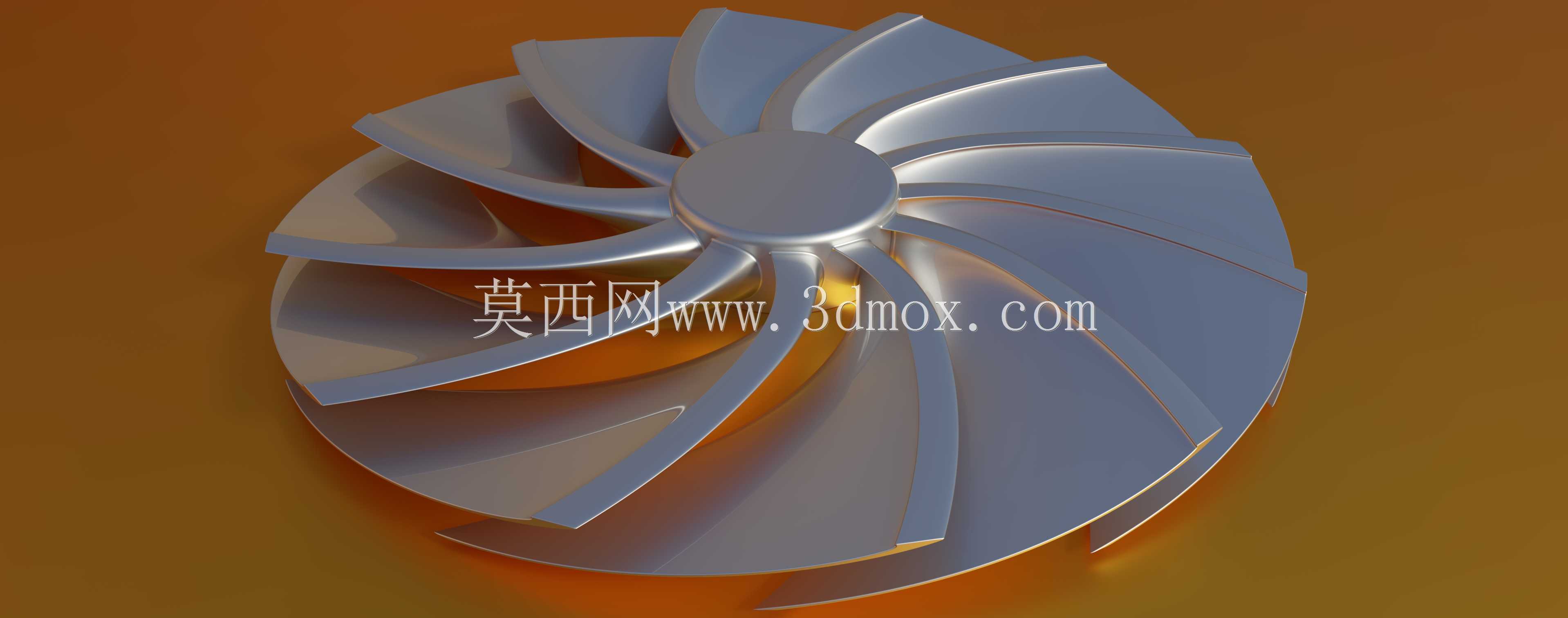

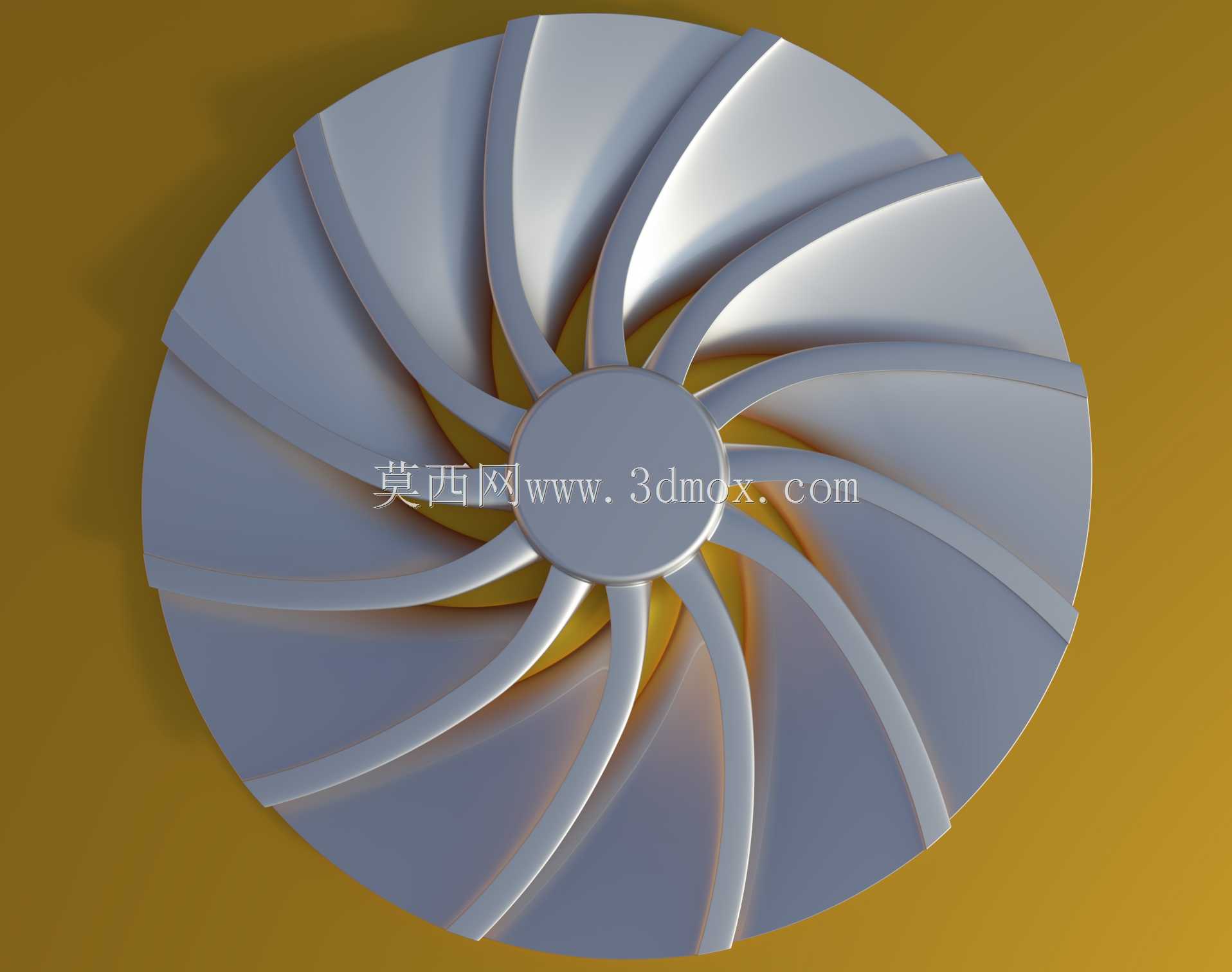

日常桌面PC装机、工控机箱散热改造、小型服务器风道优化场景里，机箱风扇是决定内部热交换效率的核心部件，这款采用渐变截面叶片设计的风扇，正是针对常规直叶片风扇风压不足、近轮毂区域气流扰动大的痛点做的结构优化。从安装边界来看，这款风扇适配标准120mm机箱风扇位，安装孔位完全遵循ATX机箱通用安装规范，中心轮毂直径控制在40mm，既预留了足够的电机安装空间，也避免了轮毂过大遮挡有效进风面积，整体厚度为25mm，兼容绝大多数机箱的风扇安装位、水冷排固定位以及硬盘笼辅助散热位，不需要额外做结构改造就能直接替换常规同规格风扇。设计思路上，这款风扇没有采用等截面叶片的常规方案，而是从中心轮毂向外，叶片的横截面轮廓从U形逐渐过渡到尖锐的不对称V形，靠近轮毂的U形截面可以更好地承接电机周边的低速气流，减少叶片根部的气流分离，降低转动时的紊流噪音，而叶片外缘的不对称V形截面，在高速转动时可以切割气流形成更集中的出风方向，提升轴向风压，让气流可以更顺畅地穿过机箱内部的散热鳍片、硬盘架等遮挡结构，避免常规风扇在遇到风道阻力时风量骤降的问题。实际使用中，这种渐变截面的叶片设计，在相同转速下比等厚度圆弧叶片的风扇风压高出15%左右，同时因为叶片根部的气流贴合度更好，转动时的涡流噪音更低，适合对散热效率和运行噪音都有要求的使用场景，比如静音装机、密闭式工控机箱散热、多硬盘位存储机箱的风道搭建。叶片整体采用后掠式弯曲造型，扫掠角度经过调整，既可以避免叶片转动时与安装边框产生干涉，也能让气流沿着叶片曲面平滑加速，减少叶片表面的气流附面层分离，降低转动过程中的气动损耗，叶片前缘做了微小的倒角处理，进一步削弱切割气流时产生的高频噪音。在结构匹配上，中心轮毂的内部腔体预留了标准直流无刷电机的安装位，适配常规2pin、4pin调速电机的安装尺寸，不需要额外修改轮毂结构就能完成电机装配，叶片与轮毂的连接位置做了圆弧过渡，避免应力集中，提升长期高速转动下的结构强度，即使在满转速运行时，叶片根部的应力也能控制在材料疲劳极限范围内，延长风扇的使用寿命。
