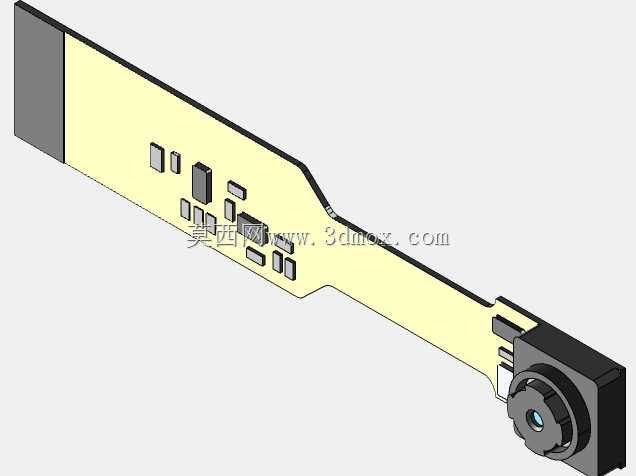

树莓派兼容柔性排线微型摄像头结构

这款微型摄像模组采用柔性FPC排线作为主体承载结构，核心适配树莓派zero这类紧凑型嵌入式开发板的扩展需求，在小型智能设备、隐蔽式图像采集、便携检测装置这类对安装空间有严苛限制的场景中，能大幅降低结构堆叠的设计难度。从实际使用场景来看，这类模组常被集成在小型巡检机器人的前端探测位、穿戴式智能采集终端、狭小空间工业内窥检测组件中，依靠柔性排线的可弯折特性，不需要额外设计复杂的转接固定结构，就能顺着设备内部的狭窄空隙完成走线布置，避开壳体内的其他元器件、电池、结构筋位，大幅提升整机内部的空间利用率。

功能层面，模组将感光芯片、被动元器件全部集成在柔性排线的板载区域，端部集成定焦镜头组件，不需要额外搭配转接板就能直接输出图像信号，排线端部的金手指接口直接对应开发板的CSI摄像头插槽，插拔即可完成硬件连接，省去了额外接线、焊接的工序，对于原型验证阶段的开发者来说，能快速搭建图像采集的硬件链路。

设计思路上，整体采用长条形窄边布局，排线主体宽度控制在极小尺寸，镜头端做了局部加厚的硬质补强设计，既保证镜头安装的平面度，避免柔性基材变形导致的镜头光轴偏移，又能让排线其余区域保持可自由弯折的特性，适配不同设备内部的弯折走线需求。板载元器件全部采用贴片式封装，排布时避开了排线的预设弯折区域，防止反复弯折过程中元器件焊点受力脱落，提升模组的弯折使用寿命。

安装边界方面，排线主体厚度极薄，即使在弯折半径较小的安装场景下，整体占用的堆叠空间也远小于硬质PCB板载的常规摄像头模组；镜头端的外形尺寸做了收窄处理，能嵌入直径很小的设备开孔中，不需要为镜头预留过大的安装避让空间；排线长度覆盖了紧凑型开发板从接口端到设备前端安装位的常规走线距离，不需要额外延长排线就能满足多数小型智能硬件的内部走线要求，安装时只需要在镜头位置设计对应的定位卡槽，排线部分顺着壳体内壁走线固定即可，不需要复杂的固定结构，能有效降低整机结构的设计复杂度，缩短小型智能图像采集设备的开发周期。
