翻盖式双屏掌上游戏机外观结构设计

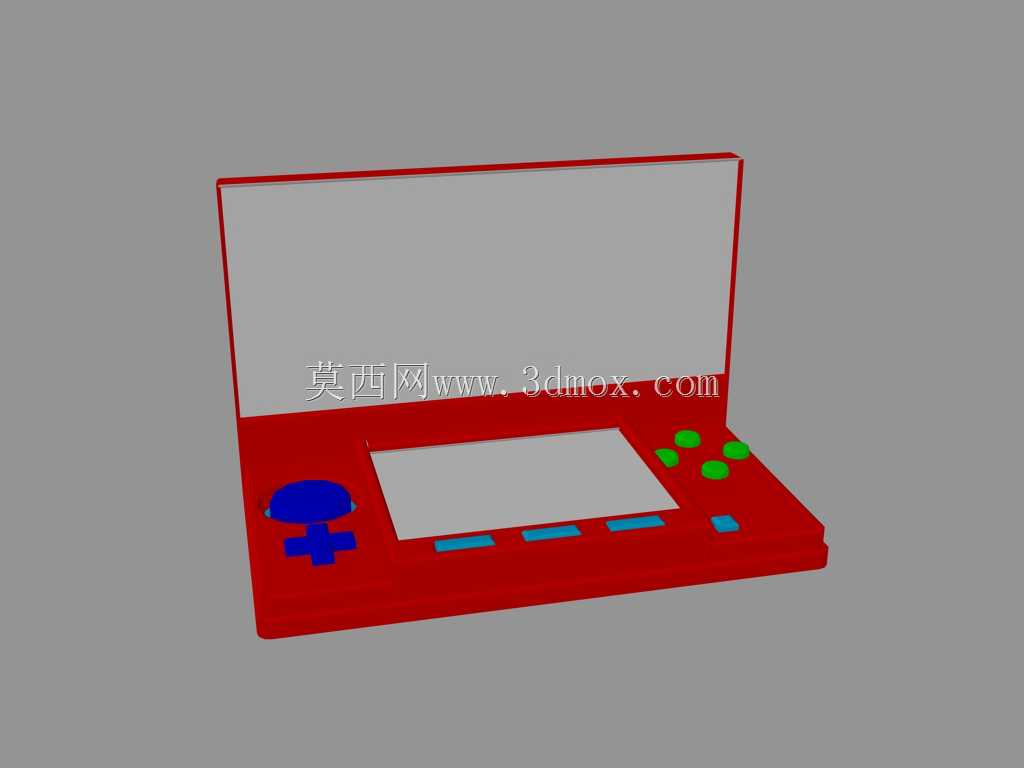

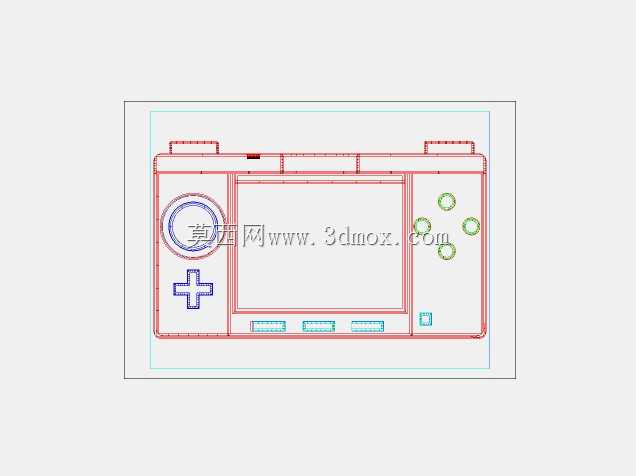

该手持娱乐设备的结构设计围绕单手握持与便携使用场景展开，整体采用上下翻盖的折叠式布局，上半部分为独立显示区域，通过侧边转轴与下半部分主机身连接，闭合状态下可有效保护两块显示面板，降低携带过程中屏幕被刮擦、磕碰的风险，展开后上下屏形成的视觉夹角适配日常手持使用时的视线角度，无需额外调整握持姿态即可获得舒适的观看体验。下半部分主机身集成了全部操控组件与主显示区域，左侧设置十字方向操控键，键面做了弧形凹陷处理，贴合拇指指腹的按压弧度，长时间操作不易产生酸胀感；右侧排布四颗圆形功能按键，按键间距预留了足够的手指操作空间，避免快速按压时出现误触；方向键与功能按键之间设置下显示屏，屏幕周边做了0.8mm的凸边防护，防止屏幕直接与接触面摩擦；下屏下方排布三颗长条形功能快捷键与一颗小型确认键，按键凸起高度控制在1.2mm，既保证按压时的清晰反馈，又不会因为凸起过高影响握持舒适度。机身整体外壳采用圆角过渡设计，所有棱边都做了R2以上的圆角处理，握持时边缘不会硌压手掌，外壳壁厚均匀设置为1.5mm，兼顾结构强度与整机重量控制，整机展开后的尺寸适配成年人单手握持的边界，闭合后可轻松放入衣物口袋，满足外出携带的使用需求。内部结构设计上，预留了主板、电池、排线的安装空间，转轴位置预留了屏线的走线路径，避免翻盖转动过程中对线束产生过度弯折磨损，按键下方预留了导电胶、按键触点的安装位，各部件的装配间隙控制在0.1mm以内，保证装配后整机无松动异响。该结构可直接用于同类手持娱乐设备的外观手板制作、结构验证，也可作为便携类数码产品翻盖结构设计的参考案例，建模过程中对各部件的装配公差、操作人机尺寸都做了对应校核，符合手持消费类电子产品的结构设计规范。
