树莓派适配外置散热风扇安装结构

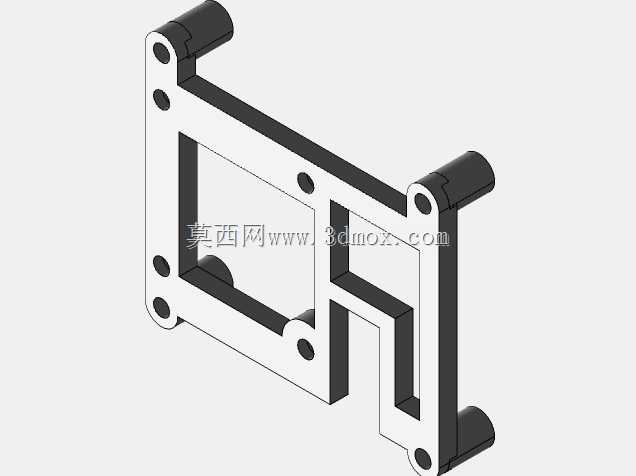

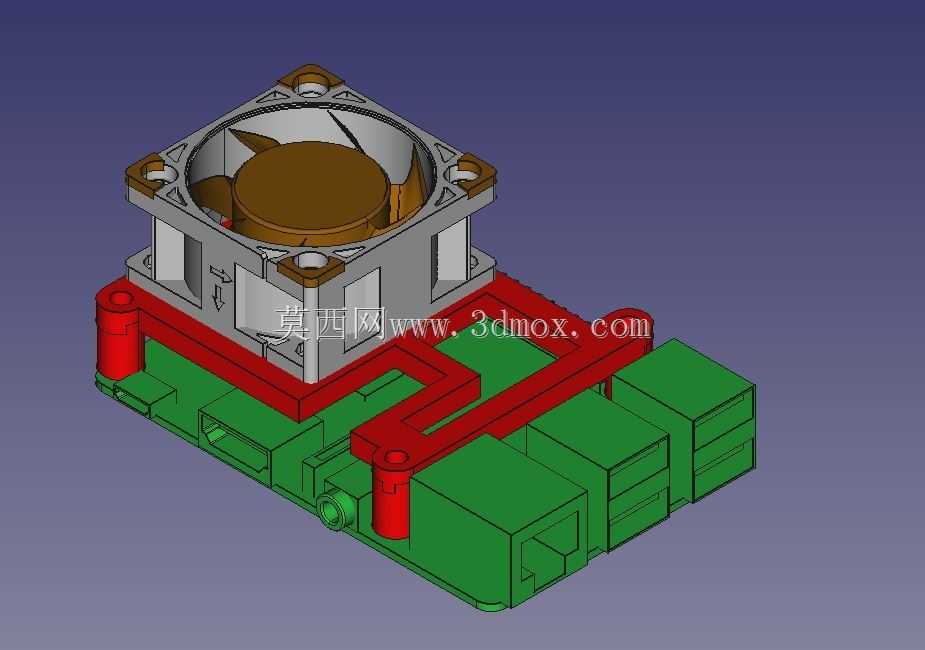

这套结构主要面向嵌入式单板计算机的长时间高负载运行场景，在树莓派这类板卡持续运行编译、视频解码、边缘计算任务时，核心处理器的发热会直接导致主频降频，甚至触发过热保护中断运行，外置风冷结构是目前成本最低、可靠性最高的散热解决方案。整个结构分为三个核心部分：上方的标准轴流风扇单元、中间的红色导风与固定支架、下方与树莓派板型匹配的安装定位基座。设计时首先考虑了安装边界的适配，支架的固定柱完全对应树莓派3代、4代板载的原生安装孔位，不需要对板卡进行任何打孔、裁切改装，直接通过铜柱或者螺丝就能完成整体固定，不会干涉板卡上的USB、以太网、HDMI等外接接口的插拔使用。导风支架的流道设计做了针对性优化，没有采用直吹的简单结构，而是将风扇吹出的气流通过红色的导流筋引导，集中覆盖处理器、内存颗粒以及板载供电模块这三个主要发热区域，避免气流无规则散逸，在相同风扇转速下能提升近三成的散热效率。风扇单元采用标准的小尺寸轴流风扇规格，四角的减震安装座直接卡在支架的定位槽内，既可以抵消风扇运行时的微小震动传递到板卡，也能在需要清理风扇积灰的时候快速拆卸，不需要拆解整个固定结构。基座部分的轮廓完全贴合树莓派板卡的边缘外形，凸起的限位筋可以卡在板卡侧边，安装时不需要反复对位，放上去就能对准所有安装孔位，降低组装时的对位难度。整个结构的安装高度经过严格控制，整体叠加后的高度不会超过常见的树莓派外壳内部预留空间，既可以裸板使用，也能适配绝大多数第三方通用外壳，不会出现装完散热结构就无法合盖的问题。结构上所有的转角都做了圆角处理，没有尖锐的凸起边缘，组装时不会划伤板卡上的贴片元件，也不会割伤操作人员的手部。支架的壁厚设计兼顾了强度与轻量化，既不会因为长期使用出现形变导致风扇移位，也不会过多增加整体重量，避免板卡长期承重出现PCB弯曲的问题。气流通道的设计还预留了足够的进出风间隙，不会因为支架贴紧板卡表面导致风阻过大，保证风扇在低转速下也能有足够的风量带走热量，同时低转速运行还能把风扇运行的风噪控制在很低的水平，适合桌面级、家用嵌入式场景的使用需求。
