GEEETECHA10打印机冷却风道结构

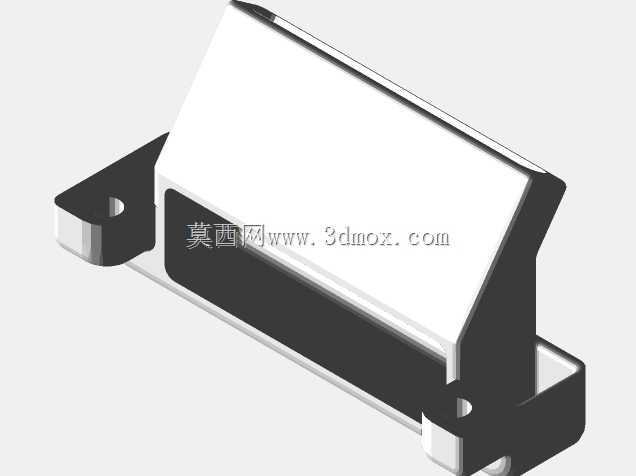

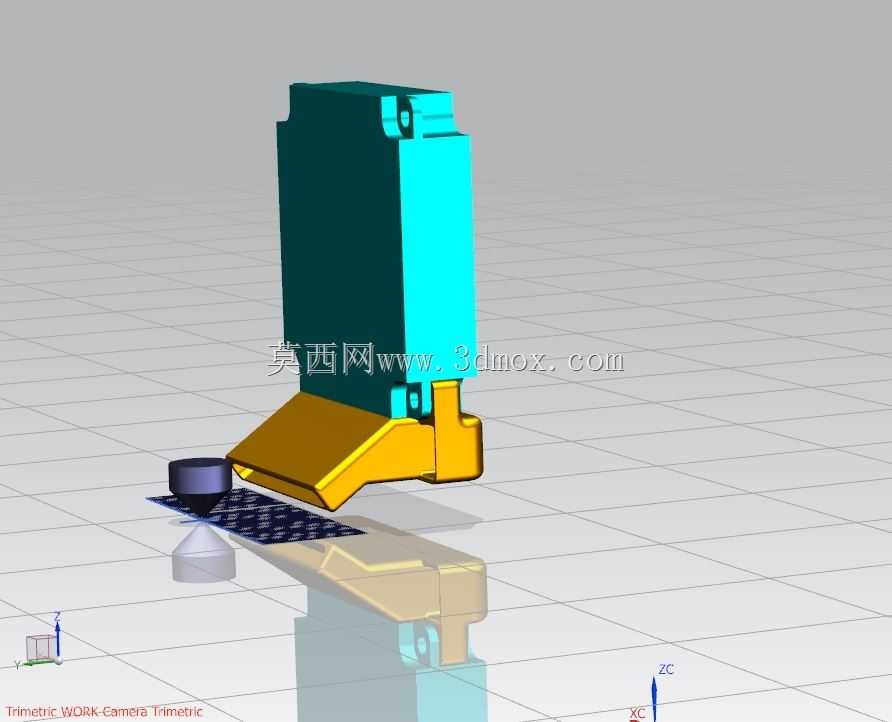

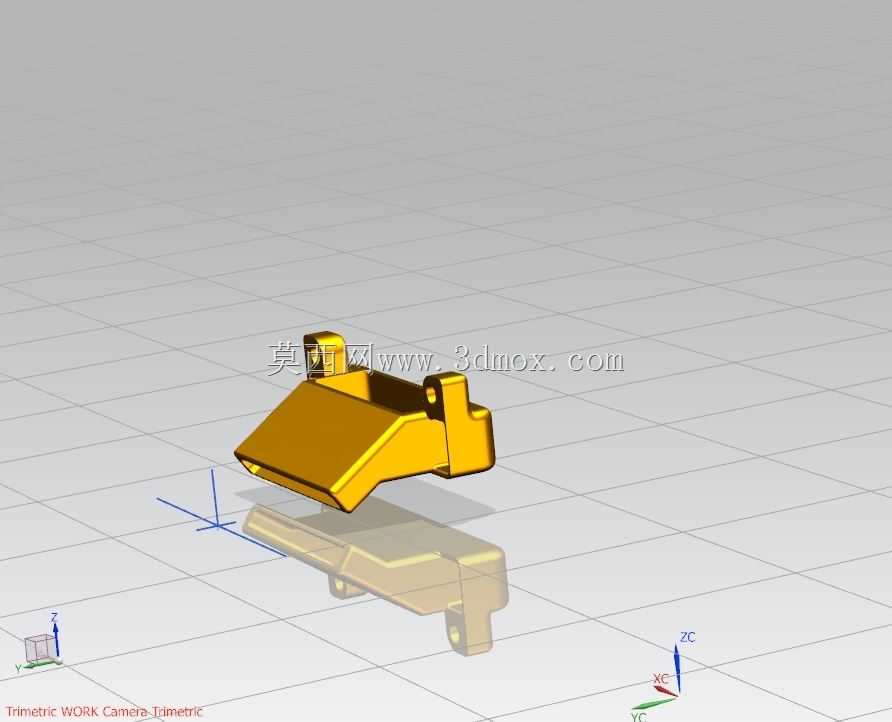

在桌面级FDM3D打印作业过程中，挤出端的冷却效率直接决定了耗材熔融后的定型速度，尤其是打印PLA这类对冷却敏感度极高的耗材时，若冷却气流无法精准覆盖刚挤出的耗材截面，很容易出现层间错位、悬垂面塌陷、边角翘曲等成型缺陷，不少玩家在使用GEEETECHA10机型时，会发现原厂配套的冷却风道存在气流分散、无法精准对准打印点的问题，尤其是在打印小尺寸薄壁件或者大角度悬垂结构时，冷却不足带来的成型瑕疵尤为明显。这款适配GEEETECHA10的冷却风管，正是针对原厂风道的气流缺陷做的定向优化设计，整体安装边界完全匹配A10机型挤出头的原有安装位，不需要对打印头支架做额外打孔或者切削改造，直接替换原有风道组件即可完成装配。从结构设计来看，这款风管采用了渐缩式的流道设计，进风口端完全匹配机型配套的冷却风扇出风口尺寸，保证风扇输出的气流能够无泄漏地进入风道内部，流道从进风端到出风端做了平滑的弧度过渡，没有直角折角或者突变的截面结构，最大程度降低气流在流道内部的紊流损耗，让气流能够以更集中的状态从出风口送出。出风口的位置经过反复校准，刚好对准挤出喷嘴下方2-5mm的耗材挤出落点，能够在耗材刚离开喷嘴的瞬间就送出均匀的冷却气流，既不会因为气流距离喷嘴过近导致喷嘴温度骤降引发堵头，也不会因为距离过远导致耗材已经发生形变才接触冷却气流。风道的整体外形做了避位设计，在靠近打印平台的一侧做了斜切收窄处理，打印过程中即使平台抬升到最高位置，或者打印大尺寸模型时，风道也不会和模型、平台发生刮蹭，同时两侧的安装卡扣和原厂安装孔位完全对齐，装配时只需要对准卡位卡入即可，不需要额外调整位置就能保证出风口的对准精度。在实际打印场景中，更换这款风道后，打印悬垂角度达到60度的结构时也不需要额外添加支撑，薄壁件的层间粘结强度和表面光洁度都有明显提升，尤其是连续打印小尺寸零件时，不会因为热量累积导致零件软化变形。整个风道的壁厚设计均匀，既保证了结构强度不会在风扇长期振动下出现开裂，也不会因为壁厚过大占用过多打印头周边的操作空间，日常维护时拆卸清理也十分方便，不需要拆解整个挤出头组件就能完成风道的灰尘清理或者更换。
