树莓派RFID刷卡功能集成外壳结构设计

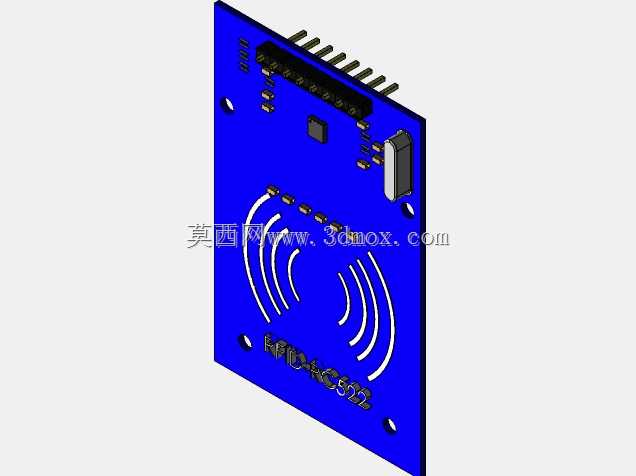

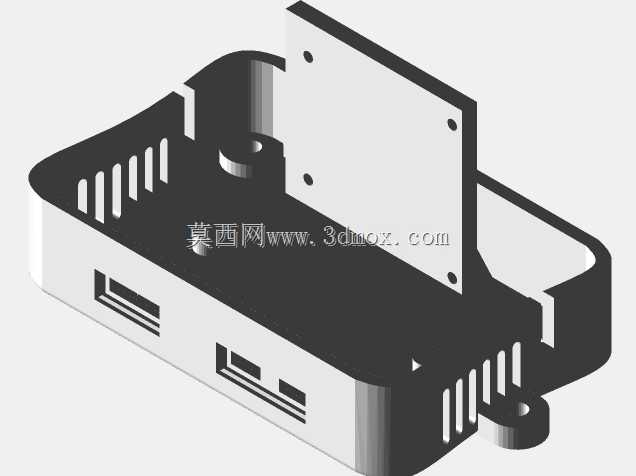

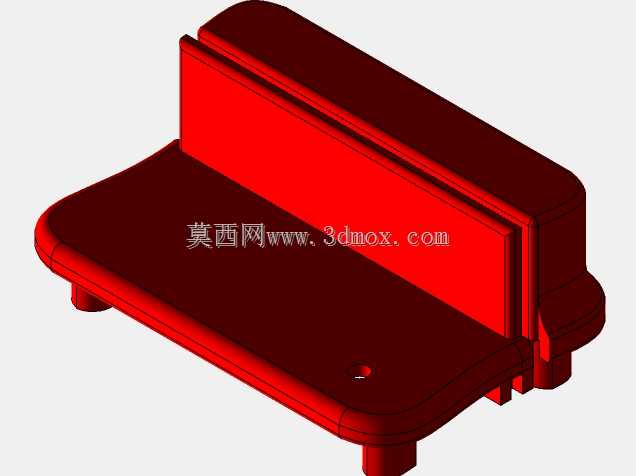

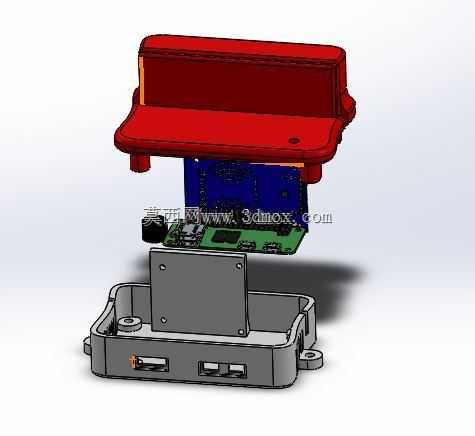

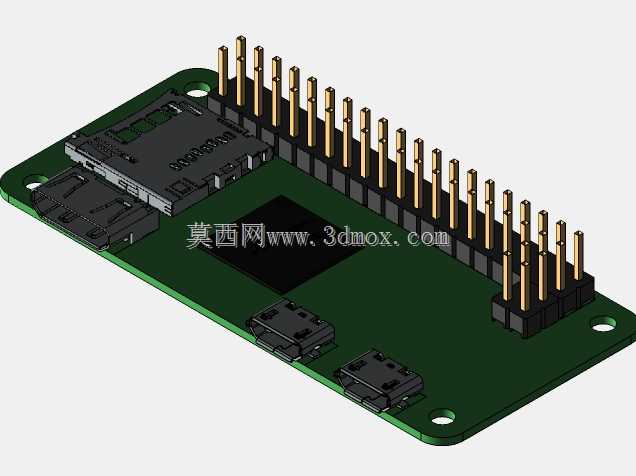

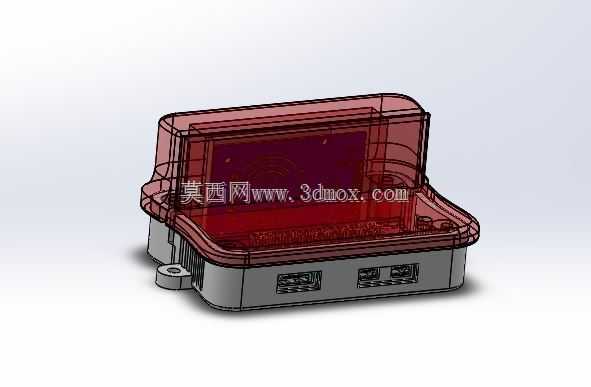

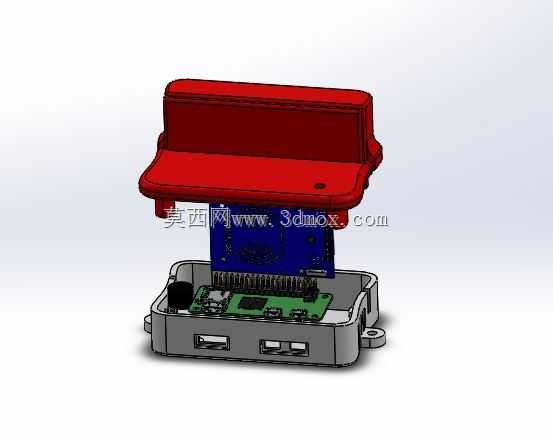

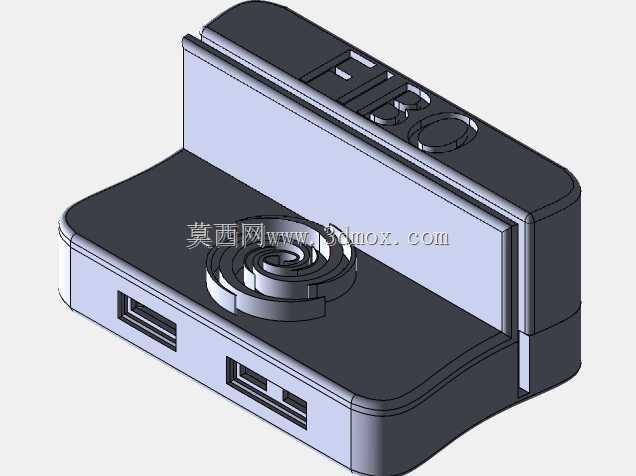

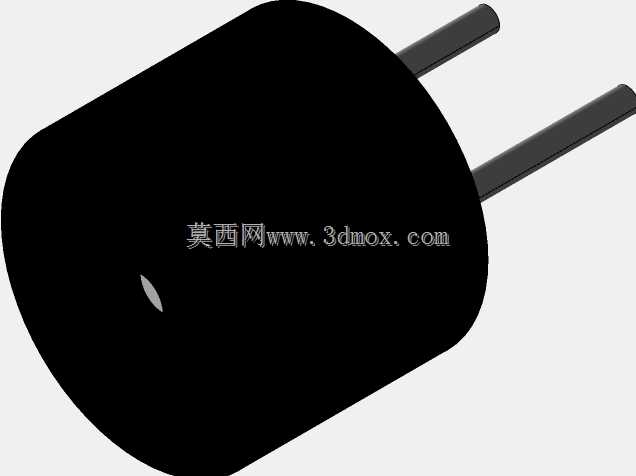

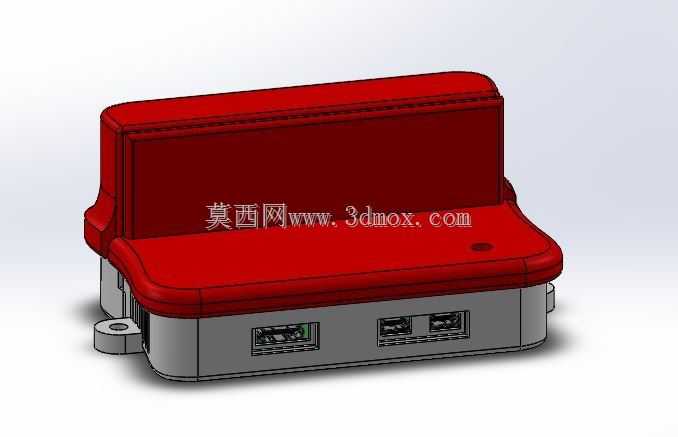

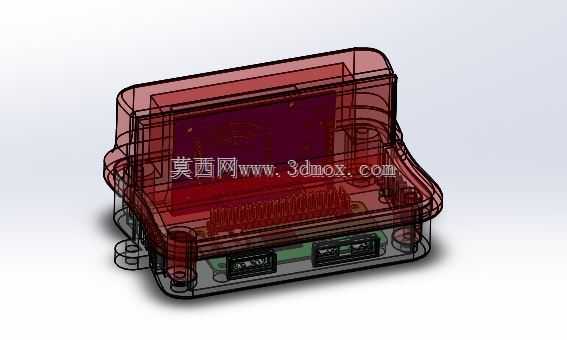

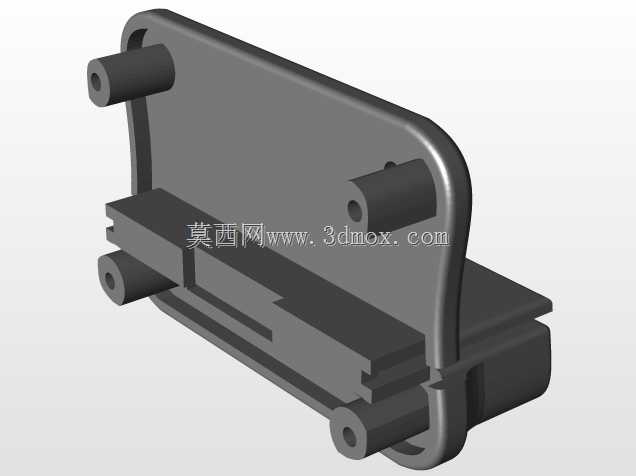

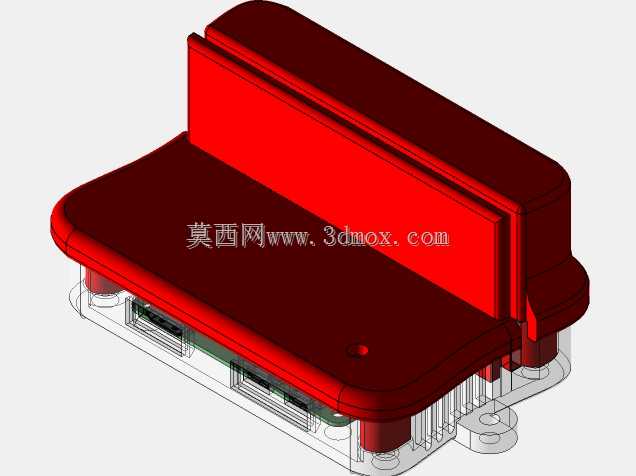

这款集成式外壳主要面向墙面安装的身份识别刷卡场景设计，可同时容纳树莓派主控板、RFID读卡模块、蜂鸣器提示组件以及RGB状态指示灯，适配小型门禁、工位签到、设备权限管控这类近距离非接触识别的使用需求。设计时优先考虑墙面贴装的安装稳定性，底部预留的带孔安装耳可直接通过螺丝固定在墙面或设备面板上，无需额外设计转接支架，安装耳的孔位间距按照常规墙面底盒的通用尺寸排布，适配多数现有安装点位的开孔边界，降低现场改造的工作量。上下壳体采用卡扣加螺丝的组合固定方式，上壳为醒目的红色标识区，下壳为深灰色功能接口区，接口侧预留了对应树莓派的USB、供电等接口的避让开口，无需拆开外壳即可完成外接线路的插拔调试，日常维护时仅需拧下底部固定螺丝即可打开壳体更换内部组件。内部的模块安装位做了定位筋设计，RFID读卡模块的安装位置靠近上壳前端的刷卡感应区，避免壳体厚度对读卡距离造成过多衰减，蜂鸣器的出声位置预留了细小的出声孔阵列，保证提示音可以清晰传出，RGB LED的导光位置对应上壳的预留小孔，可通过不同颜色的灯光反馈刷卡成功、权限不足、设备待机等不同状态，用户无需查看屏幕即可快速识别设备运行状态。壳体的边角全部做了圆角过渡处理，避免安装和使用过程中划伤操作人员，整体外形贴合墙面安装的薄型化需求，突出墙面的厚度控制在合理范围内，不会对过往人员造成磕碰。设计时也考虑了3D打印的成型工艺特性，壳体壁厚均匀设置，避免出现壁厚突变导致的打印翘曲问题，所有卡扣结构的尺寸都按照FDM打印的常规精度预留了装配间隙，打印完成后无需二次打磨即可顺利完成组装，内部走线的空间也做了预留，不同模块之间的连接线可以顺着壳体内部的走线槽排布，避免组装时线路被壳体挤压造成接触不良。针对不同用户的定制需求，上壳的平整区域预留了足够的标识粘贴位置，用户可根据自身使用场景添加企业logo、点位编号等标识内容，无需额外修改壳体结构。
