壁挂式工业控制电气操作箱体

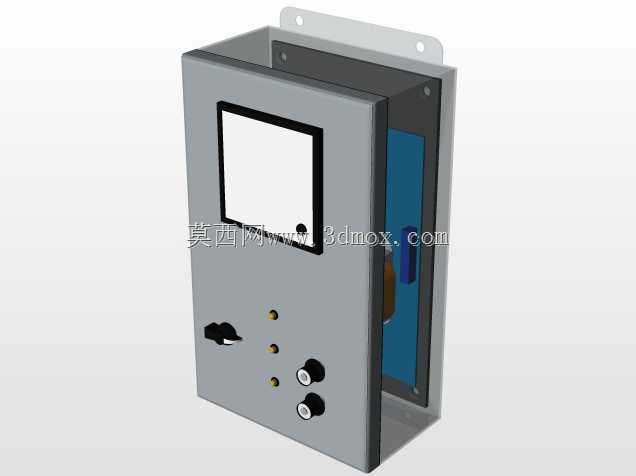

这款壁挂式电气操作箱体，主要面向工业现场的分布式控制场景设计，常见于生产线旁的工位控制、小型设备的就近电控集成、辅助工艺单元的参数调节节点，用来承载控制核心元件、操作交互部件，实现现场设备的启停控制、参数显示、状态反馈功能，避免核心电控元件直接暴露在车间多尘、有少量飞溅的工况环境中。从结构设计来看，整体采用薄钢板折弯拼焊的钣金成型思路，箱体主体为敞口背装结构，门板与箱体后侧通过内嵌式铰链连接，门板闭合后可通过侧边锁具实现密封扣合，顶部预留的带安装孔的挂耳是核心安装边界，两个挂耳的孔位中心距匹配常规墙面、设备侧立面的膨胀螺栓安装间距，安装时无需额外制作过渡支架，可直接固定在垂直安装面上，箱体整体深度控制在150mm以内，不会过多占用车间通行或操作空间，适配狭窄的工位旁安装需求。门板区域的布局完全围绕现场操作的人机工程逻辑排布，上方预留的方形开孔用于嵌入安装数显仪表或小型触控显示屏，可实时展示当前控制回路的运行参数、设备状态数据；显示屏下方的四个等距排布小孔是状态指示灯安装位，分别对应电源、运行、故障、待机四类核心状态，操作人员在1.5米左右的常规站立操作距离下，可快速识别设备运行状态；指示灯下方偏左的开孔是钥匙式电源开关安装位，带锁设计可避免非授权人员随意启停设备，提升现场操作的安全性；右下角两个并排的大尺寸开孔用于安装航空插头或旋钮式操作部件，方便外接手持操作单元或进行手动模式下的参数微调。箱体内部预留了完整的元件安装空间，背部的安装板可通过侧边的固定螺丝拆卸，方便后期排布导轨、端子排、小型控制模块，门板内侧预留的走线槽空间可规整排布面板元件与内部元件的连接线缆，避免开关门过程中线缆被挤压磨损。箱体的折边位置都做了圆角钝化处理，没有尖锐的钣金毛边，安装和后期维护时不会划伤操作人员，门板与箱体结合面预留了密封胶条的安装槽位，可根据使用场景加装密封胶条，提升防尘防溅能力，适配多粉尘、有少量切削液飞溅的机加工车间工况。
