带安装支架的工业控制板组件结构设计

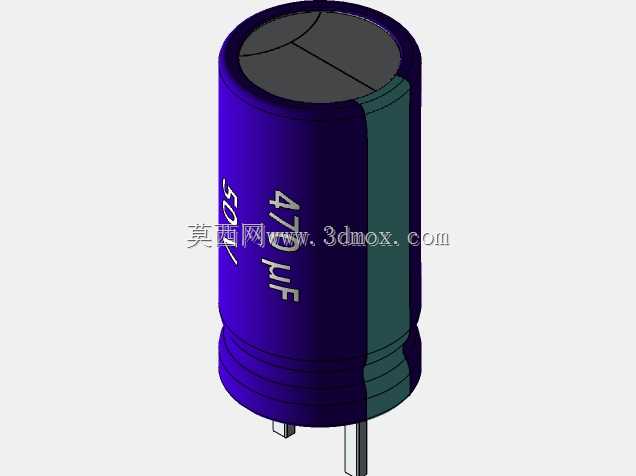

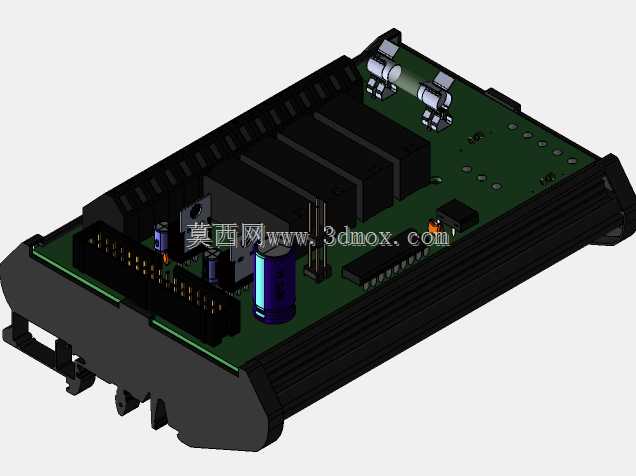

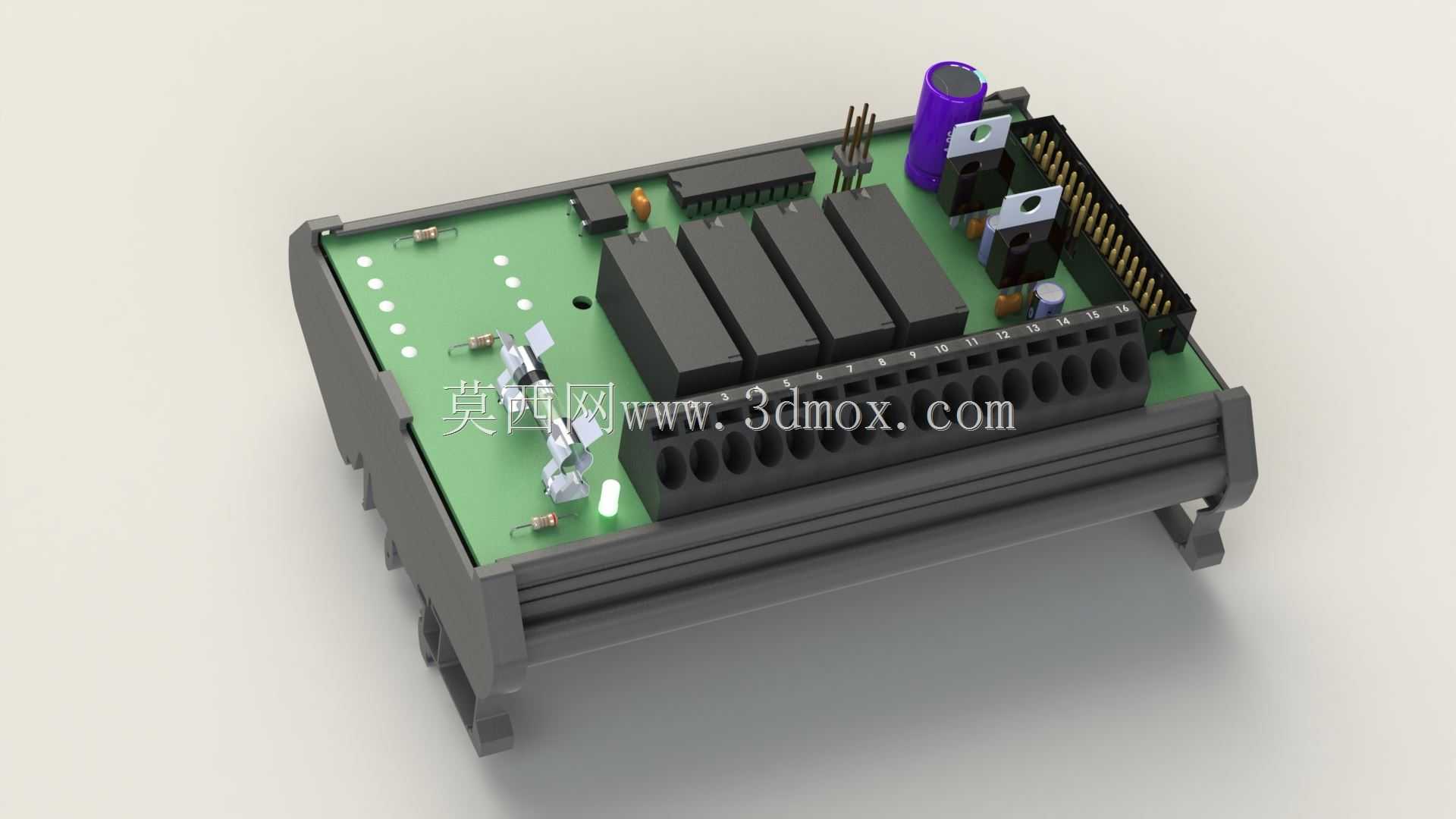

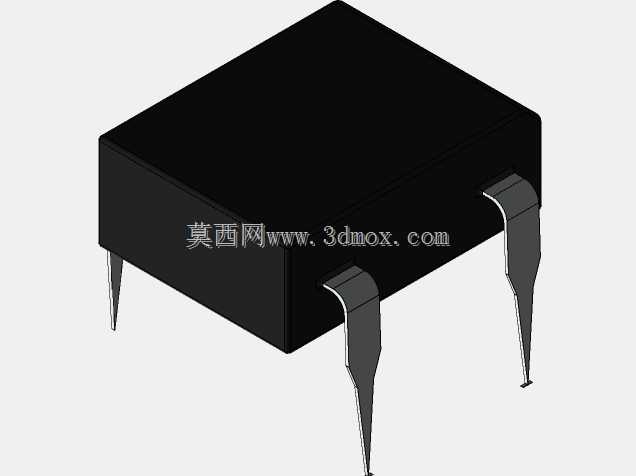

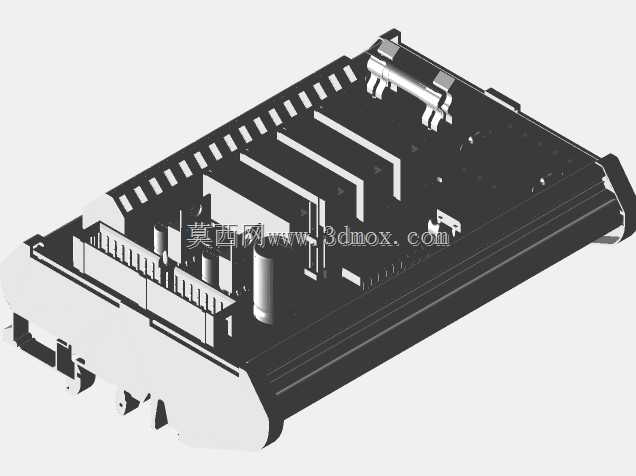

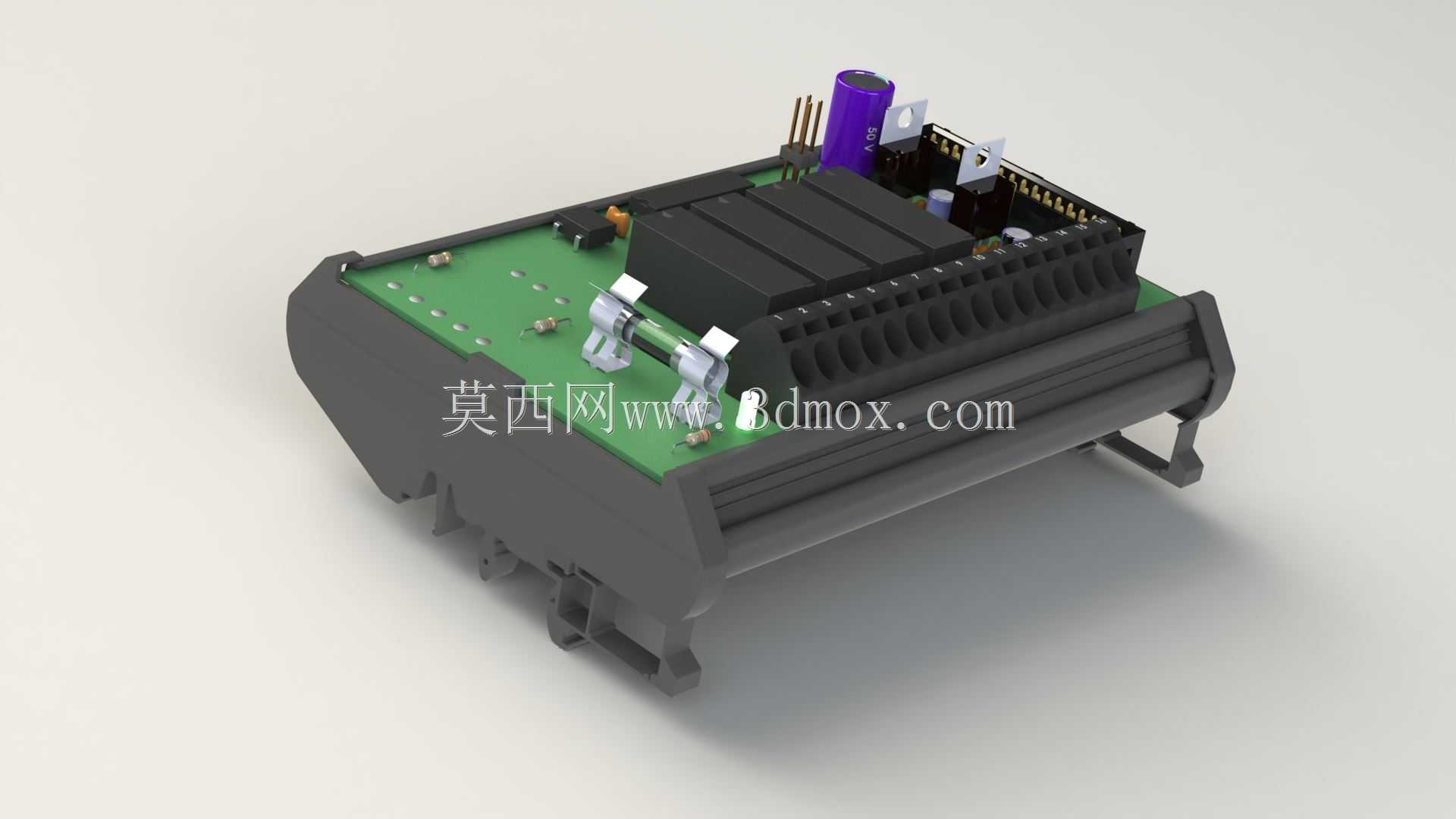

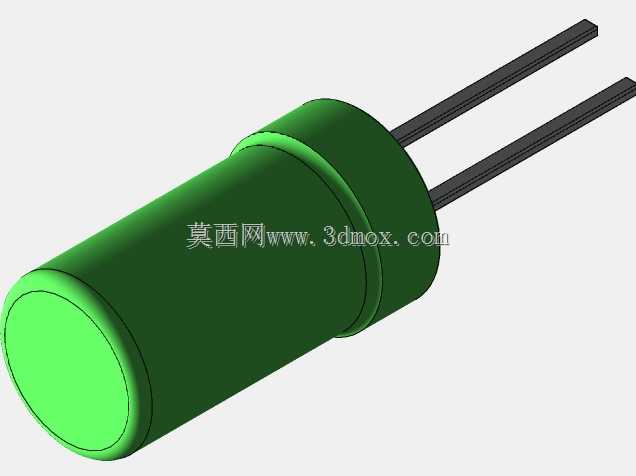

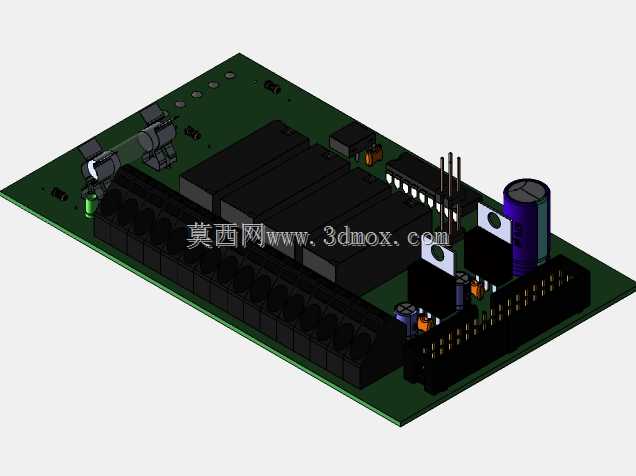

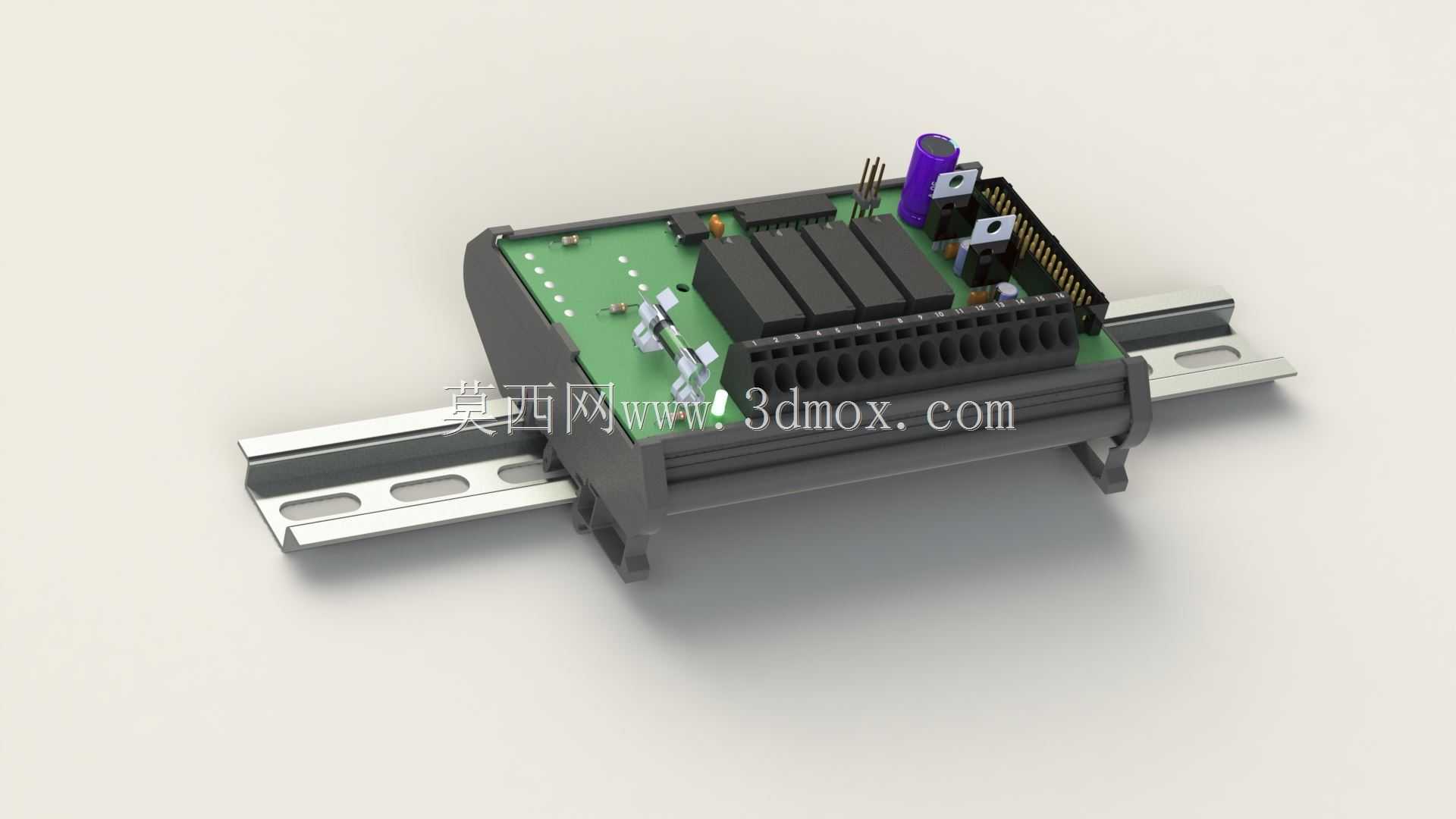

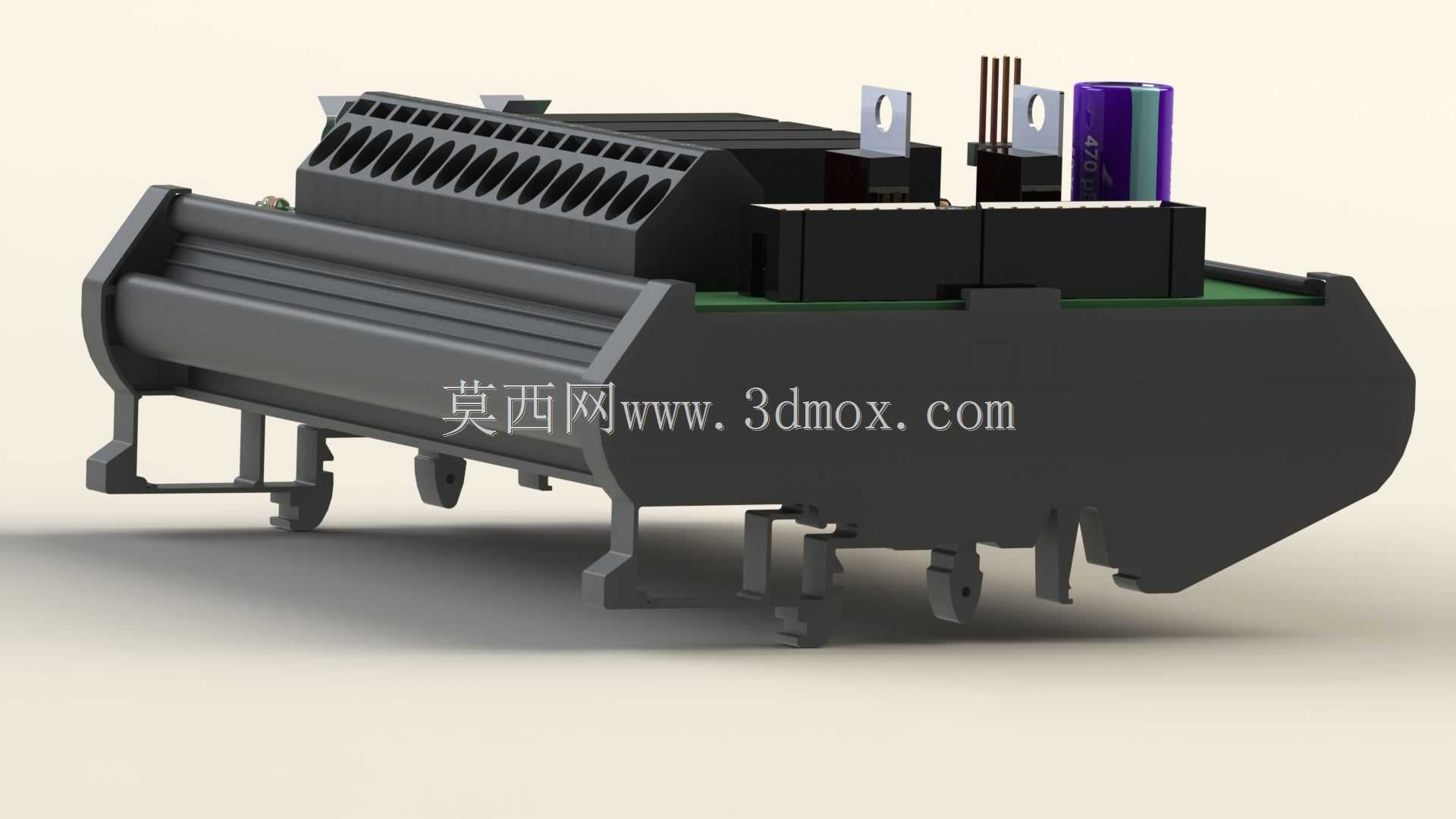

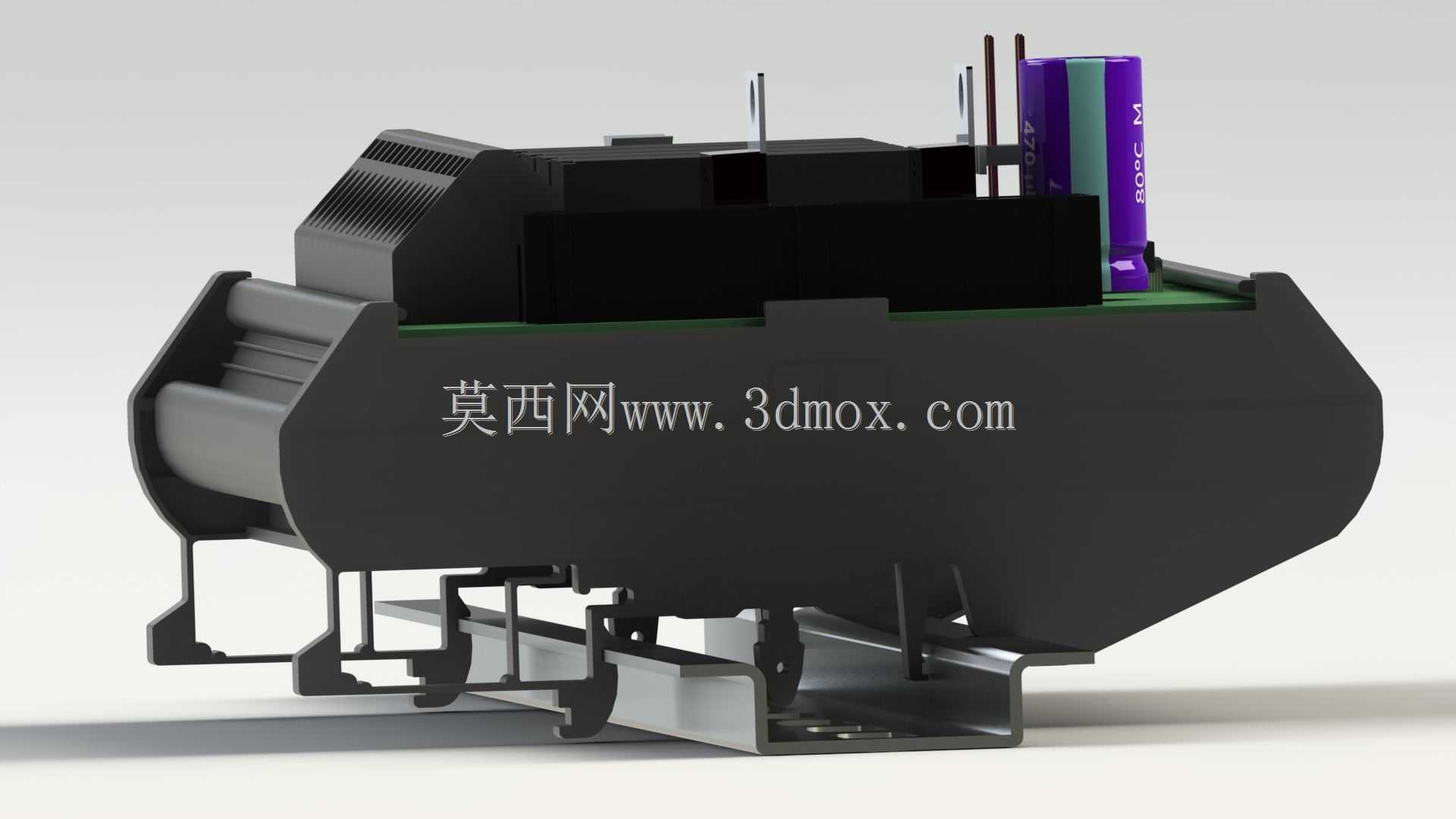

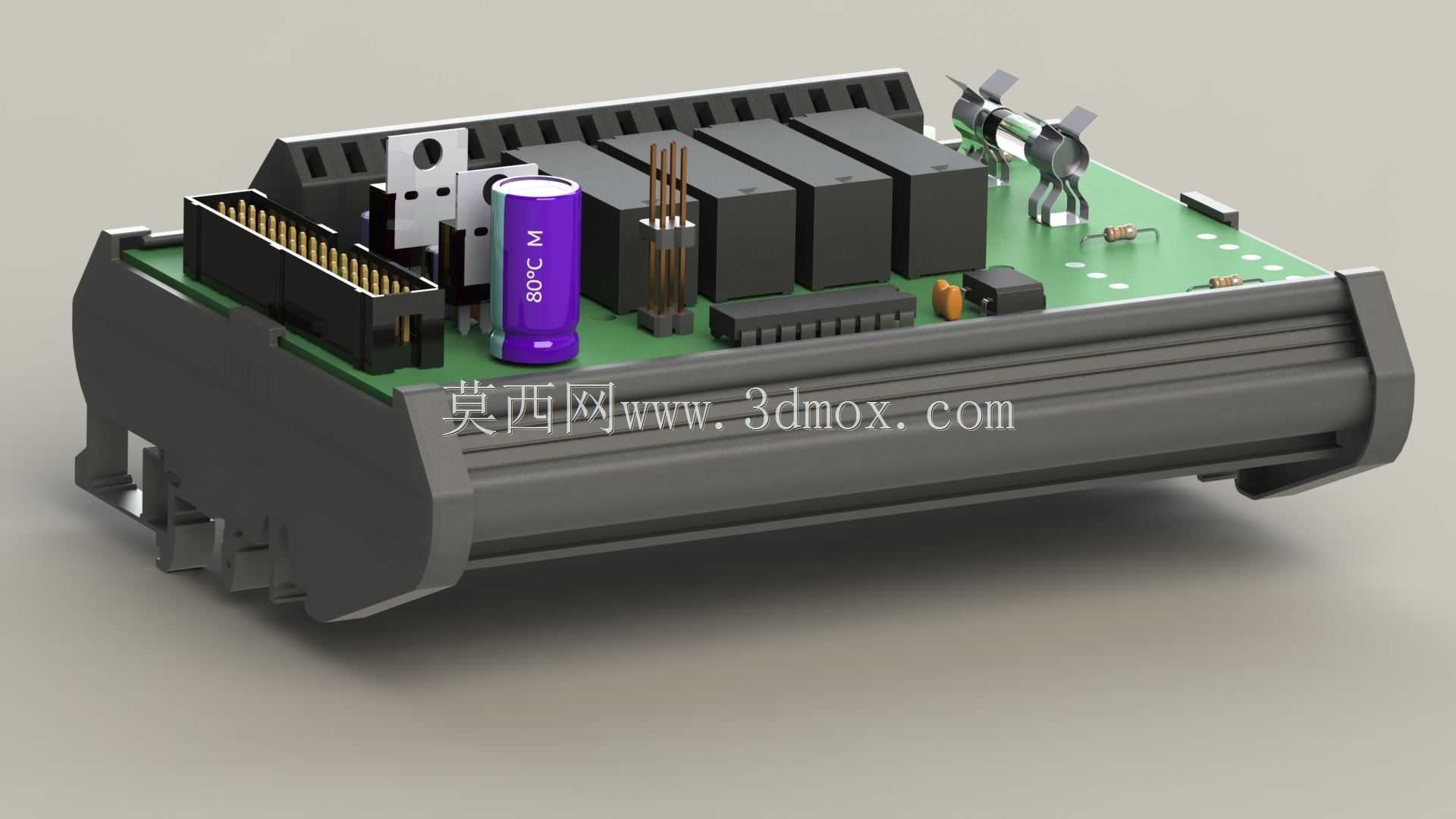

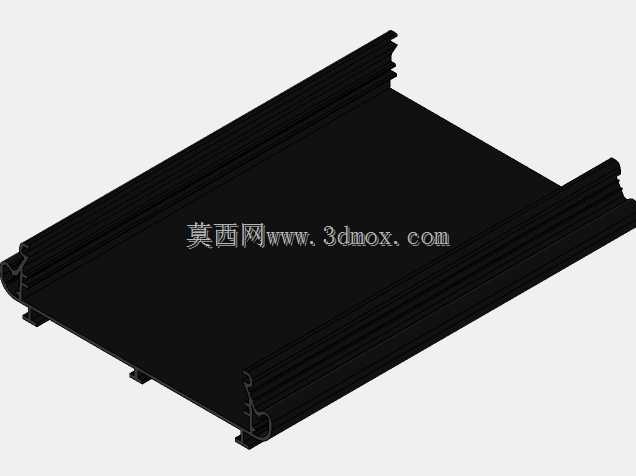

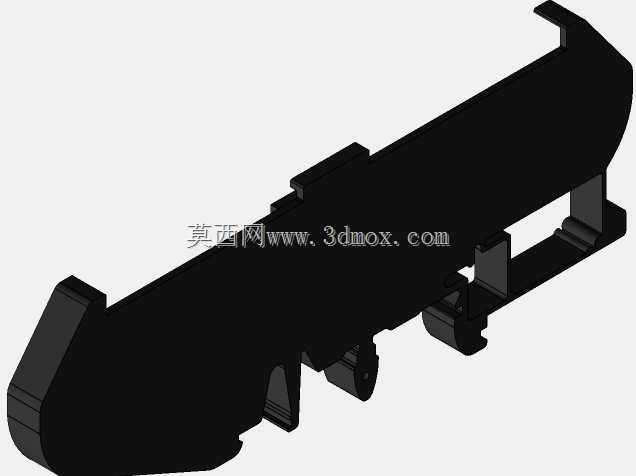

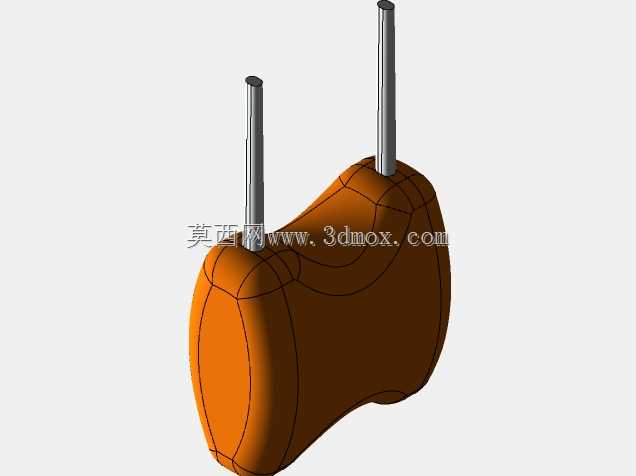

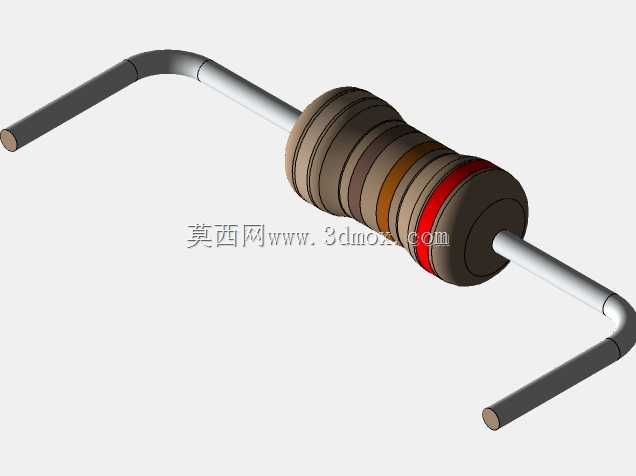

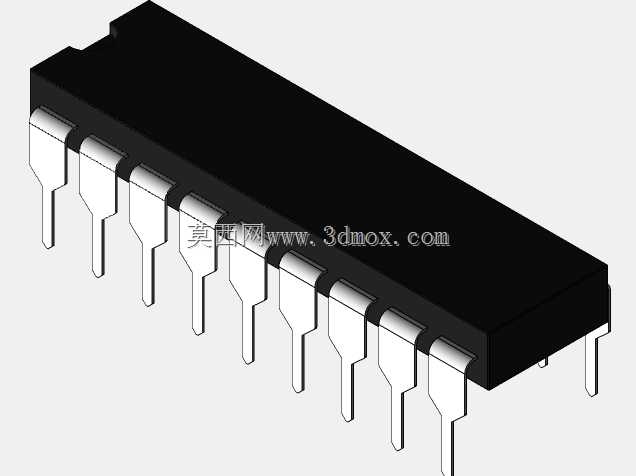

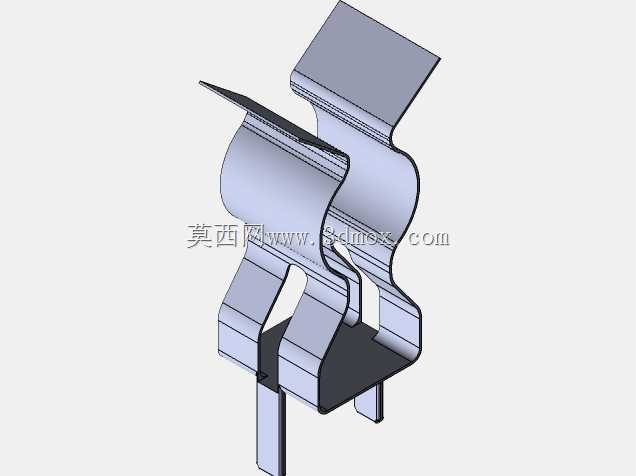

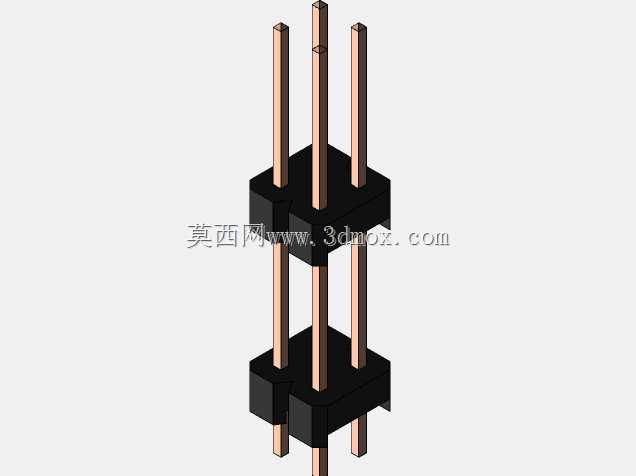

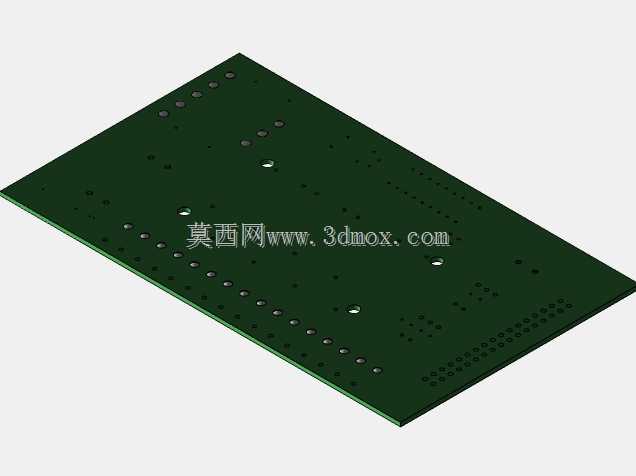

这款带安装支架的控制板组件，主要面向工业自动化控制柜内部的信号转接、负载驱动场景使用，常见于小型流水线控制单元、单机设备电控回路、分布式IO扩展节点等位置，承担小功率负载通断、控制信号中转分配的核心作用。从结构设计来看，组件采用外壳与PCB板一体化装配思路，外部采用阻燃工程塑料壳体包裹核心电路板，既可以避免柜内走线剐蹭造成的线路短路，也能在多尘、存在少量凝露的工业柜内环境中，为板载电子元件提供基础防护。壳体两侧预留了标准DIN导轨安装卡扣结构，同时也预留了螺丝固定孔位，既可以适配常规电控柜内的35mm标准导轨快速卡装，也能在非导轨安装面通过M4螺丝完成固定，两种安装方式覆盖了绝大多数柜内安装场景，安装时预留的侧边间隙不小于15mm即可满足接线操作与散热需求。板载元件布局充分考虑了接线操作的便利性，大电流接线端子统一排布在壳体前侧，采用栅栏式端子结构，接线时无需额外拆除外壳，直接从正面即可完成导线压接，端子间距符合低压电控安全间距要求，相邻端子间的爬电距离满足AC220V回路的绝缘要求。板上集成的多组继电器采用横向并排排布，继电器与输出端子直接通过板载铜箔走线连接，减少了飞线带来的接触不良风险，顶部预留的电容、接插件位置避开了安装卡扣的受力区域，避免安装时外力传导至板载元件造成虚焊。壳体底部预留了均匀分布的散热缝隙，在继电器持续带载工作时，可通过自然对流带走板上产生的热量，无需额外加装散热装置即可满足额定负载下的长期运行温度要求。PCB板与外壳之间设置了定位柱，装配时通过定位柱完成板体的精准限位，避免运输、震动工况下板体移位导致的端子对接偏差，两侧的支架结构与壳体一体成型，在卡装到导轨上后可提供足够的夹持力，即使在设备存在持续震动的场景下也不会出现松脱滑落的问题。整体外形宽度适配常规柜内安装的模数尺寸，不会占用过多的柜内导轨空间，多块同类型控制板并排安装时，相邻板体之间不会出现接线干涉的问题，板上预留的扩展排针也为后续功能扩展留下了足够的设计余量，可根据实际需求叠加通讯模块、扩展IO板等附加组件。
