双轮联动活塞式运动机构三维设计

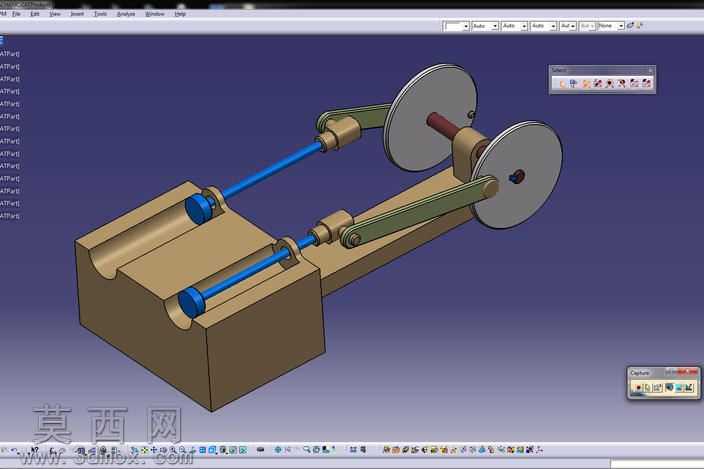

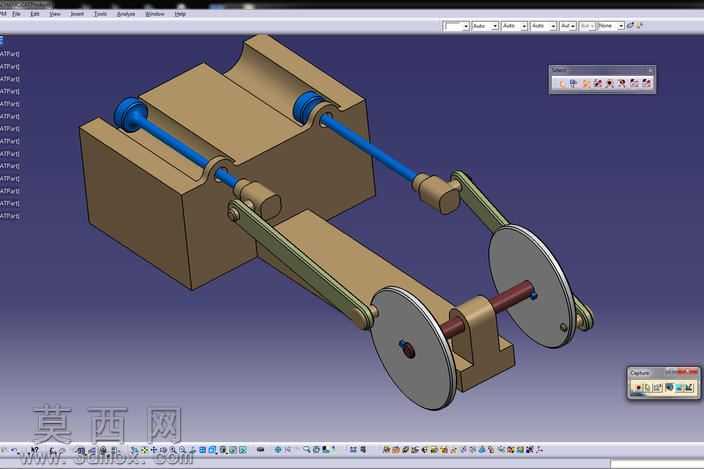

本作品为双轮联动活塞式运动机构的三维建模成果，依托CATIA软件完成全参数化建模与DMU运动学仿真搭建，完整还原了机构从动力输入到动作输出的全链路机械逻辑。建模过程中首先对机构的核心功能进行拆解，将整体结构划分为缸体基座单元、活塞推杆单元、连杆传动单元、轮组执行单元四个独立模块，各模块采用自底向上的装配逻辑，先完成单个零件的特征建模，再通过贴合、同轴、对齐等装配约束完成整体拼接，确保各部件的配合公差符合机械设计的常规标准。材质设置上，针对不同部件的功能属性匹配对应材质表现：缸体基座部分采用铸铁材质参数，调整漫反射粗糙度模拟铸造件的哑光磨砂质感，还原基座厚重稳固的视觉特征；活塞推杆与传动轴部分采用合金钢材质，添加轻微金属反光与表面镀铬质感，突出传动部件的加工精度与耐磨属性；连杆与轮组部分采用不同色号的金属漆材质区分，既通过色彩差异清晰划分部件边界，也让整体装配结构的辨识度大幅提升。结构设计上，该机构采用对称式双活塞布局，两根蓝色推杆平行布置于缸体的导向孔内，通过铰接结构与下方的两组连杆相连，连杆末端连接带轮的偏心轴位置，当轮组绕固定轴转动时，偏心轴带动连杆做平面往复摆动，进而推动两根活塞推杆在缸体内做同步直线往复运动，整套传动路径无冗余结构，动力传递损耗低，可直观演示曲柄滑块类机构的运动原理。建模过程中对所有铰接位置、导向配合位置都做了间隙预留处理，避免运动仿真过程中出现部件干涉问题，DMU运动模块中为旋转副、滑动副、铰接副添加了对应的运动约束与驱动参数，可实现连续的运动仿真演示，清晰展示各部件的运动轨迹与配合关系，能够作为机械原理教学、传动机构方案验证的数字化参考模型，帮助设计者直观理解往复式传动机构的运行逻辑。
