斜齿轮传动齿轮箱三维结构设计

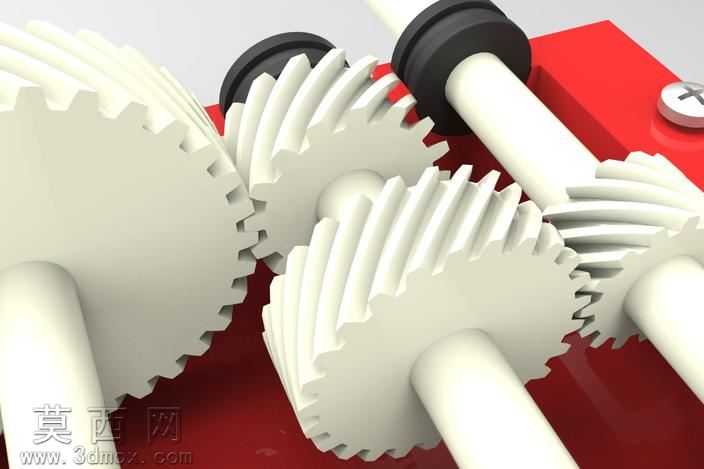

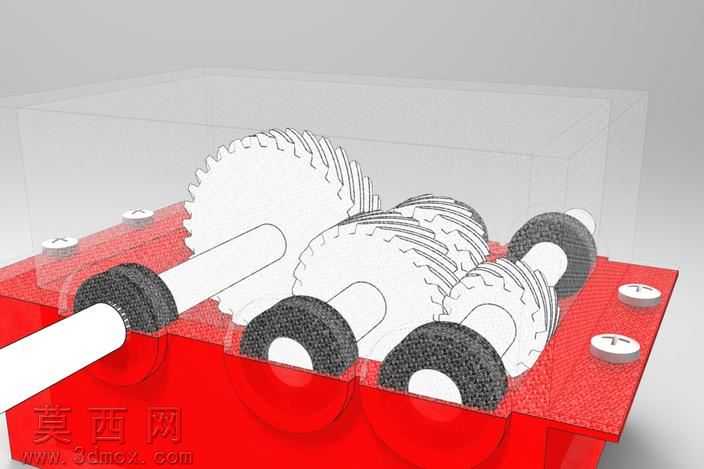

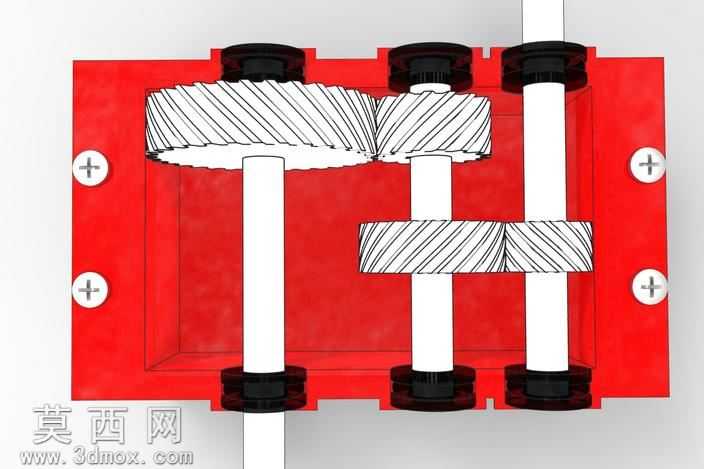

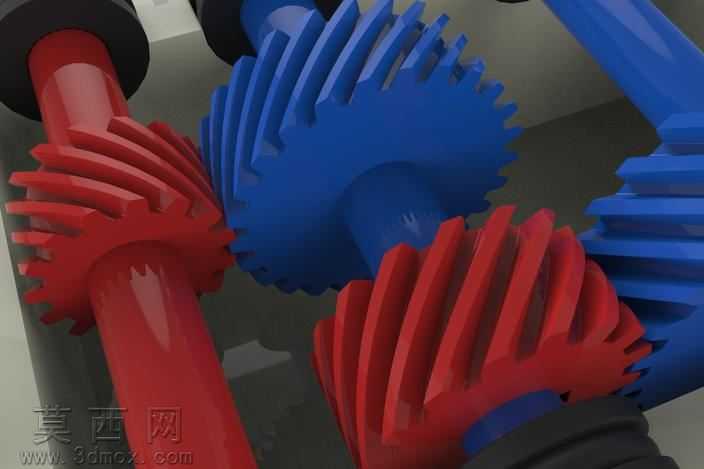

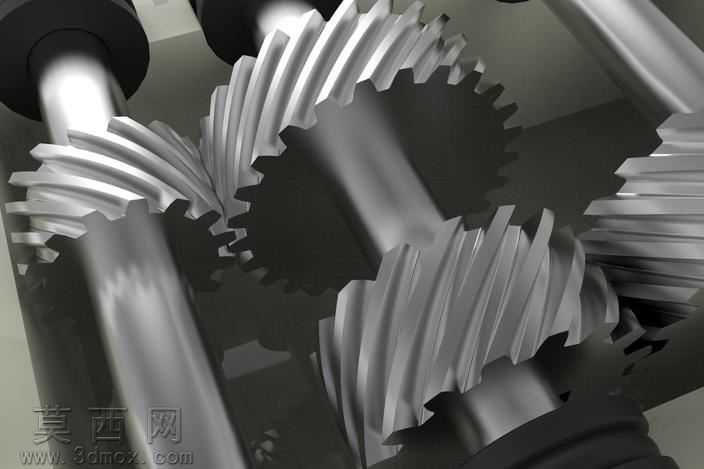

本齿轮箱三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对各级传动副的啮合参数、轴系支撑位置、箱体装配间隙进行了精准的尺寸约束，确保各部件装配关系符合实际加工装配要求。模型核心采用斜齿圆柱齿轮作为传动元件，建模时对齿轮的齿廓曲线、螺旋角、齿向修形量进行了精确绘制，还原了斜齿轮啮合时的渐进接触特性，能够直观呈现多轴传动下的动力传递路径。渲染阶段采用金属材质赋予齿轮与传动轴，通过调整材质的粗糙度、金属度参数还原合金钢零件的金属光泽与机加工表面质感，箱体部分采用铸铁材质参数，搭配哑光质感表现铸造壳体的表面特征，场景布光采用多光源组合方案，主光源模拟工业照明环境突出齿轮啮合区域的结构细节，辅助光源补全轴系、轴承位等暗部结构的光影层次，避免结构细节被阴影遮挡。结构设计上采用平行轴多档传动布局，各传动轴通过轴承位与箱体实现定位支撑，齿轮与轴之间采用键连接的装配结构进行约束，建模时预留了轴承安装位、密封件安装槽、箱体连接螺栓孔等细节结构，完整还原齿轮箱从动力输入到扭矩输出的全流程传动结构。设计过程中优先考虑传动平稳性需求，选用斜齿轮传动替代直齿轮传动，利用斜齿轮啮合重合度高的特性降低传动冲击与运行噪音，同时对各级齿轮的传动比进行合理分配，确保输入输出转速扭矩匹配常规工业传动场景的使用需求，各轴系的跨距、支撑位置经过结构校验，避免轴系运行时出现挠曲变形影响齿轮啮合精度，箱体的加强筋结构、安装固定位也在模型中完整呈现，兼顾结构强度与安装便利性的设计要求。
