带减重孔花键连接式传动齿轮三维设计

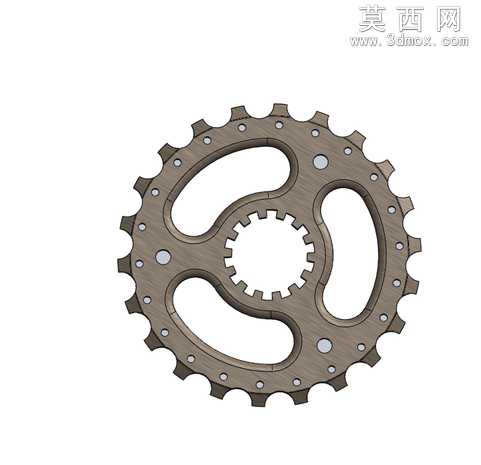

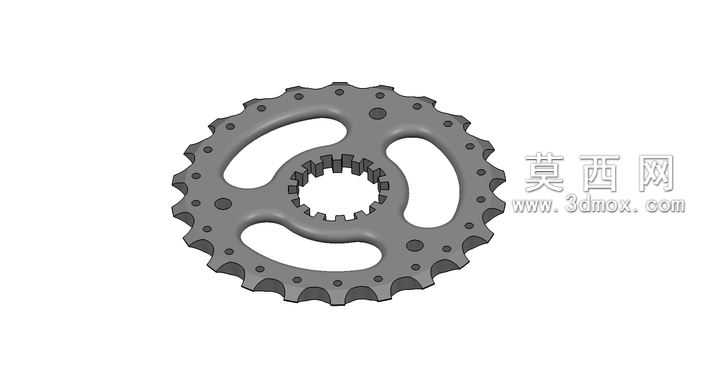

本齿轮模型采用三维参数化建模方式完成整体结构设计，建模过程中先以齿廓渐开线方程为基准，精准绘制单个轮齿的齿廓曲线，通过环形阵列完成全部轮齿的排布，保证每个轮齿的齿距、齿厚、齿高参数完全一致，满足齿轮啮合传动的精度要求。模型中心采用内花键结构设计，花键齿的齿形、分度圆直径、键齿数量均按照传动配合标准设定，可实现与对应花键轴的无间隙周向固定，保障扭矩传递过程中的同轴度与传动稳定性，避免传动过程中出现偏心晃动的问题。齿轮盘体部分设计了三个对称分布的长圆形减重孔，减重孔的轮廓采用圆弧过渡处理，在保证盘体结构强度、满足轮齿根部应力承载要求的前提下，有效降低了齿轮自身的整体重量，减少传动过程中的转动惯量，提升传动响应速度；盘体表面还均匀分布了多组圆形定位凹点，可用于装配过程中的位置校准，也可作为动平衡调整的工艺点位，方便后续加工环节的动平衡校正作业。轮齿部分做了齿顶倒角、齿根圆角的细节处理，齿根圆角可有效降低应力集中系数，提升轮齿的抗弯曲疲劳强度，齿顶倒角可避免装配啮合过程中出现齿顶干涉，减少啮合初期的磨损量。模型整体材质赋予为高强度合金结构钢，渲染过程中还原了金属件的哑光磨砂质感，对齿面、花键配合面做了差异化的粗糙度表现，清晰区分加工面与非加工面的视觉效果。设计过程中充分考量了齿轮的实际工况需求，整体结构兼顾轻量化与结构强度，对称式的结构布局保障了高速转动下的动平衡性能，可直接用于机械传动系统的虚拟装配、运动仿真以及干涉检查，也可作为数控加工、3D打印的参考模型，适配各类通用机械传动场景的设计需求。
