篮球自动发球投篮训练设备结构

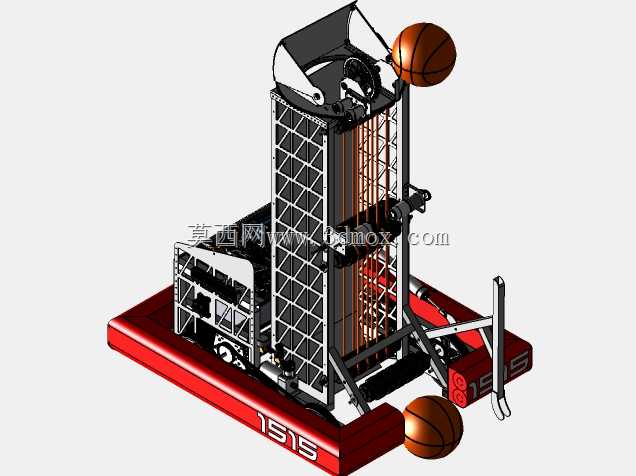

该设备主要面向室内外篮球训练场景，可替代人工完成连续发球、多角度出球的训练辅助工作，适配单人定点投篮、移动接球投篮等多种训练模式，能够大幅降低陪练人员的重复劳动强度，在校园篮球训练场、商业球馆训练区、专业球队日常训练场地都有明确的应用空间。从结构设计逻辑来看，设备底部采用带边界限位的承托底座，底座边缘做了加厚防撞处理，整体安装边界控制在常规训练场地的1.2米见方区域内，不会占用过多球场活动空间，底座预留的配重安装位可根据使用场景添加配重块，避免设备在高频发球过程中出现滑移、倾覆的问题。中部的储球立架采用网格框架式结构，框架通过铝型材拼接成型，内部设置倾斜导球轨道，可一次性容纳多颗标准7号篮球，依靠篮球自重实现有序补球，无需额外设置复杂的上料提升机构，既降低了整体制造成本，也减少了运动部件的故障点。出球机构设置在立架顶部，内置可调速的摩擦轮发球组件，可通过调整摩擦轮的转速差实现不同出球力度、不同出球弧度的调节，出球口的角度调节支架可覆盖水平到60度仰角的调整范围，能够模拟传球、高位抛球等多种来球状态。设备侧方设置的篮球定位支架可辅助完成定点传球的对位校准，外露的传动走线全部通过理线夹固定在框架内侧，避免训练过程中球体剐蹭线路造成损坏。整体结构在设计时充分考虑了户外使用的防护需求，框架拼接处全部做了圆角处理，没有尖锐外凸的结构，防止训练人员碰撞受伤，底部预留的脚轮安装位可根据需求加装万向脚轮，方便设备在不同场地之间转运。从结构建模的细节来看，各部件的装配间隙都按照实际机加工公差预留，摩擦轮与导球轨道的对位精度控制在2mm以内，保证出球轨迹的稳定性，储球架的导球轨道坡度经过反复校核，既不会出现篮球卡滞的问题，也不会因为补球速度过快导致出球机构堵转。
