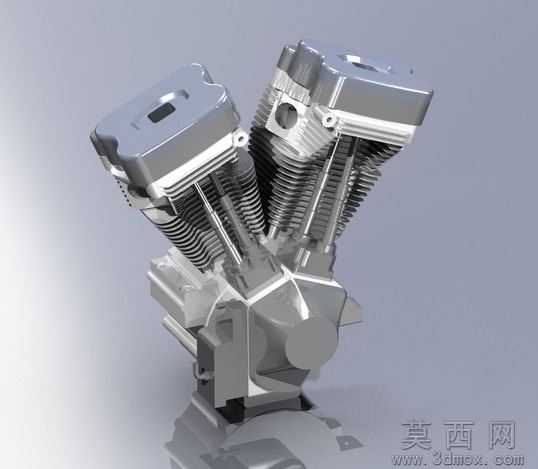

100ci EVO V-Twin摩托车发动机三维模型

本模型为100ci EVO系列V型双缸摩托车发动机，建模阶段以实机测绘尺寸为基准，首先搭建整机布局基准面，确定双缸60度夹角的核心定位，依次完成曲轴箱、缸体、缸盖、活塞连杆组件、配气机构、散热鳍片组的独立零件建模，每一处倒角、安装孔位、密封槽结构均严格参照原厂工程参数还原，装配过程中严格遵循机械配合约束，完成活塞往复运动、曲轴旋转、气门开闭的运动副定义，可实现完整的运动仿真演示。参数设计层面，模型精准还原100立方英寸排量对应的缸径、冲程参数，散热鳍片的间距、厚度，缸盖螺栓的排布规格，火花塞安装位尺寸，以及曲轴输出端、变速箱连接接口的配合尺寸均与实机保持一致，所有特征参数保留可编辑属性，方便使用者根据改装需求调整压缩比、缸径等核心参数。渲染材质环节针对不同零件匹配对应材质属性，曲轴箱、缸体等铸铝部件采用磨砂铸铝材质，还原金属毛坯的颗粒质感，缸盖散热鳍片、抛光边盖采用亮面铝合金材质，金属反光效果贴合实车电镀/抛光工艺，密封胶圈、管路部件采用橡胶哑光材质，螺栓、气门弹簧等标准件采用镀锌钢材质，整体渲染效果还原了改装级V缸发动机的金属质感，结构层次清晰可辨。结构原理上，该模型完整呈现V型双缸发动机的经典结构，前后两列气缸呈V型排布，共用一根曲轴，通过活塞连杆将燃烧做功的直线运动转化为曲轴旋转动力，顶置气门配气机构通过凸轮轴驱动气门按时开闭，完成进气、压缩、做功、排气四冲程循环，密集的散热鳍片结构适配风冷散热需求，无需额外水冷管路即可满足大排量巡航车的动力散热要求，模型可直观展示发动机内部动力传递路径与各部件的配合逻辑。软件兼容方面，模型提供SolidWorks原生格式，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，STL格式可直接用于3D打印制作实体展示模型，不同格式均保留完整装配结构，无特征丢失、破面等问题，导入后可直接进行编辑、仿真或出图操作。研发教学应用层面，该模型可作为摩托车动力总成研发的参考基准，帮助设计人员快速理解V缸发动机的布局逻辑，也可用于职业院校机械专业的内燃机结构教学，通过拆解装配、运动仿真演示让学员直观掌握四冲程发动机的工作原理，同时也适用于摩托车改装爱好者进行外观改装、性能升级的方案验证，为定制化改装提供精准的三维数据支撑。
