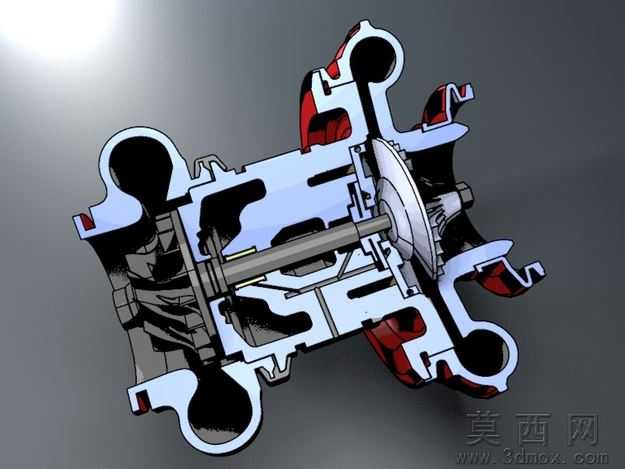

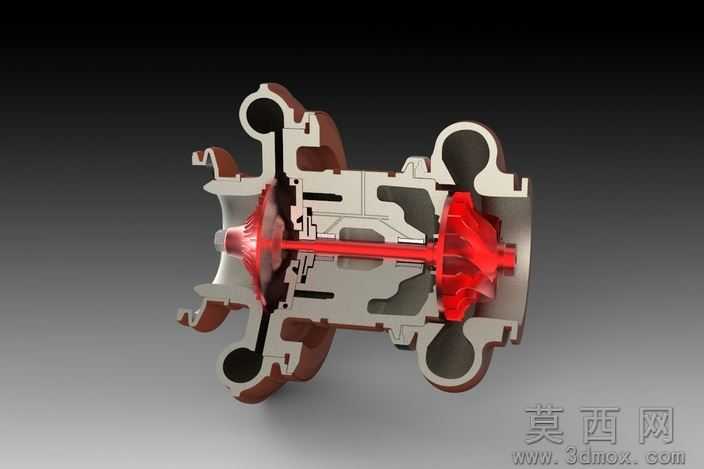

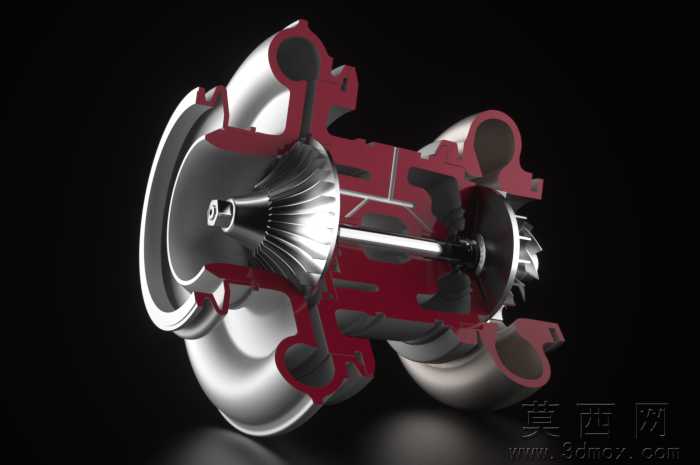

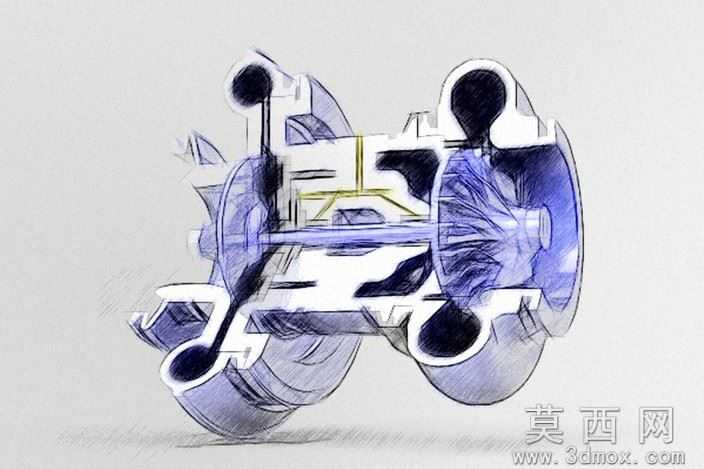

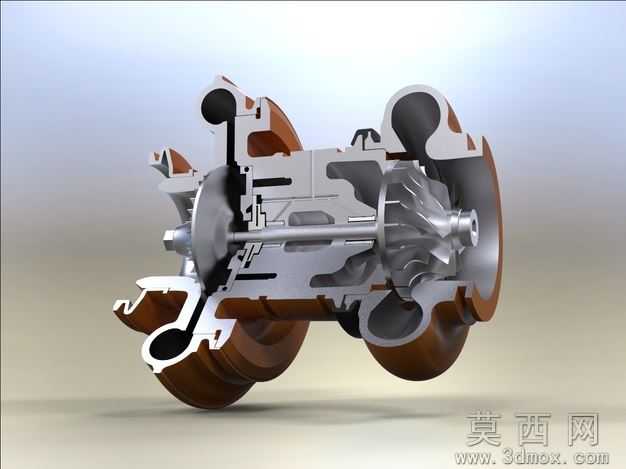

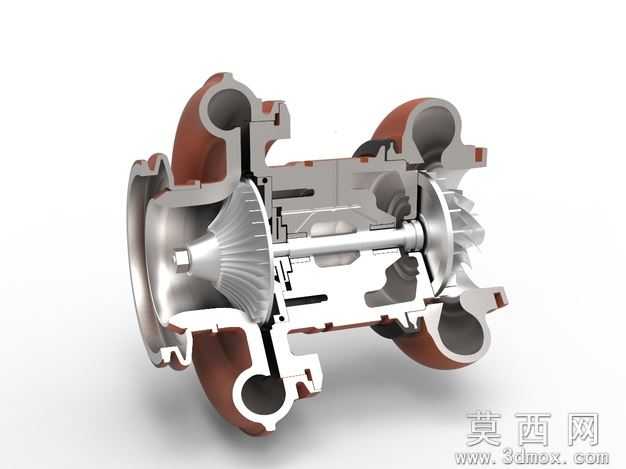

汽车涡轮增压器剖面结构三维数模

本模型为汽车发动机用涡轮增压器全结构剖面三维数模，完整还原了涡轮增压器从压气机端到涡轮端的全部核心零部件结构，建模过程严格遵循车用涡轮增压器的实际设计逻辑，首先通过回转特征构建整体壳体的基础轮廓，再通过拉伸切除、布尔运算完成内部流道、轴承安装位、密封槽的细节刻画，针对核心的压气机叶轮与涡轮叶轮，采用曲面放样结合圆周阵列的方式完成叶片的精准建模，还原了叶片的前倾角度、叶型曲面弧度与轮毂的过渡结构，中间轴部分按照浮动轴承的装配尺寸完成轴径、定位台阶、密封环槽的参数化设计，所有配合间隙均参考量产涡轮增压器的实际公差范围设定，保证装配关系符合真实机械原理。

参数设计层面，模型严格按照小排量乘用车涡轮增压器的通用尺寸比例构建，压气机壳与涡轮壳的流道截面、扩压器宽度、叶轮直径、轴系跨距均符合行业通用设计规范，可直观呈现废气涡轮增压的核心工作原理：发动机排出的高温废气推动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升发动机进气量从而实现动力输出的提升，剖面结构可清晰展示浮动轴承的润滑路径、密封环的安装位置、旁通阀的布置结构，完整呈现涡轮增压器的气路、油路走向。

渲染材质层面，模型针对不同零部件匹配了对应材质属性，壳体部分采用铸铝与铸铁的哑光金属材质，还原铸造件的粗糙表面质感，叶轮部分采用高温合金与铝合金的半光亮金属材质，轴与轴承部分采用抛光钢材的高反光金属材质，密封件采用橡胶类哑光深色材质，通过光影渲染清晰区分不同零部件的边界，剖面视角下可直观分辨各个组件的装配层次，无结构遮挡问题。

软件兼容层面，模型提供SolidWorks2011原生格式，同时附带STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，无需额外修复即可直接打开编辑，附带的STL格式可直接用于3D打印验证结构，效果图文件可直接用于教学演示、方案汇报场景。

研发教学应用层面，该模型可作为发动机增压系统研发的参考基础数模，帮助设计人员快速掌握涡轮增压器的结构组成与装配关系，也可作为职业院校、高校机械类专业、车辆工程专业的教学演示模型，用于讲解内燃机增压技术、涡轮机械结构、旋转轴系密封等相关知识点，也可用于汽车维修培训中帮助学员理解涡轮增压器的工作逻辑与故障点分布，同时也可作为科普展品的三维设计源文件使用。
