径向星形活塞航空发动机SolidWorks模型

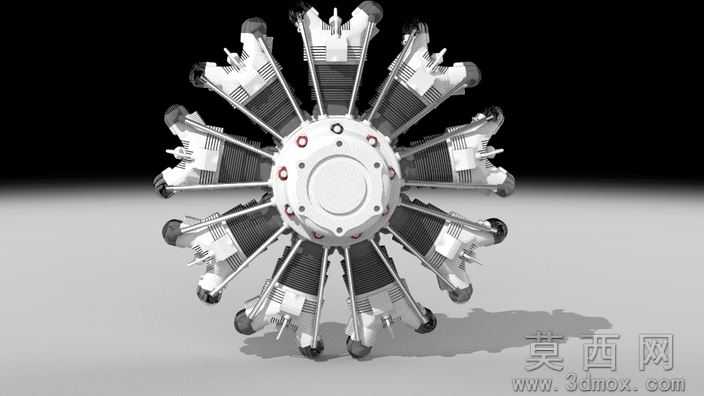

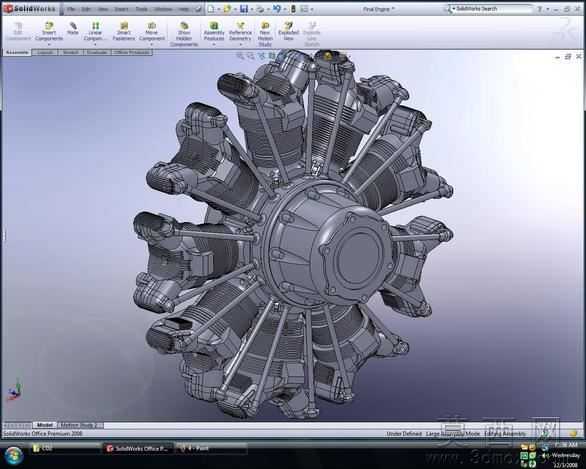

本模型为径向布局的星形活塞发动机三维设计成果，建模阶段以SolidWorks2011为基础平台完成全参数化搭建，首先围绕星形发动机的核心排布逻辑，确定中心曲轴的基准轴线，以等角度圆周阵列的方式完成多组气缸组件的布局定位，每一组气缸单元都独立完成活塞、连杆、缸体、散热鳍片、气门组件的单独建模，通过几何约束确保连杆与曲轴曲柄销、活塞销的装配同轴度，所有零件的尺寸参数都遵循星形发动机的经典比例关系，缸径、行程、连杆长度、曲柄半径的参数匹配经过反复校验，保证运动仿真过程中无干涉错位问题。

参数设计层面，模型还原了星形发动机径向排布的核心特征，围绕中心曲轴均匀布置多组气缸，每一个气缸的散热鳍片厚度、间距、活塞环槽位置、连杆大头轴承安装位都设置了可编辑的参数化尺寸，使用者可以根据自身设计需求调整气缸数量、缸径行程参数，快速衍生不同排量规格的星形发动机方案，所有配合关系都采用SolidWorks高级配合约束，既保证装配结构的准确性，也为后续的运动仿真、干涉检查预留了完整的参数调整空间。

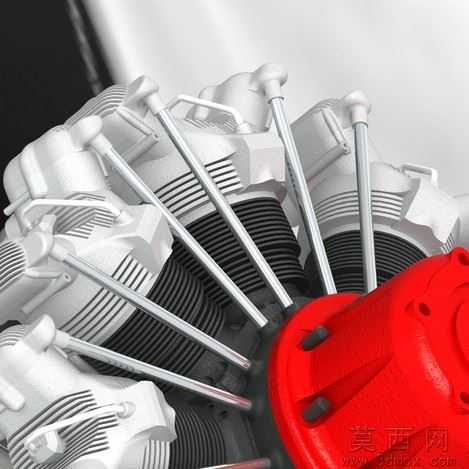

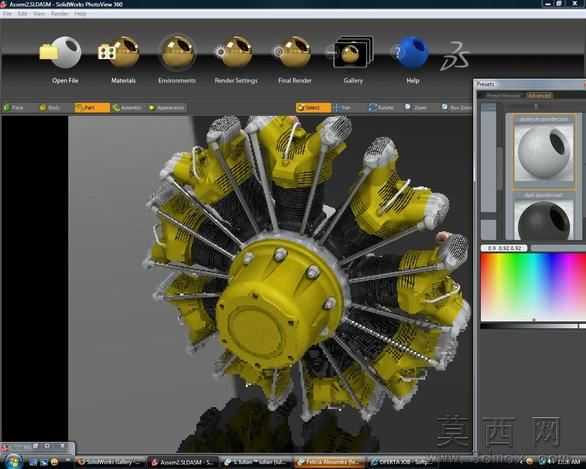

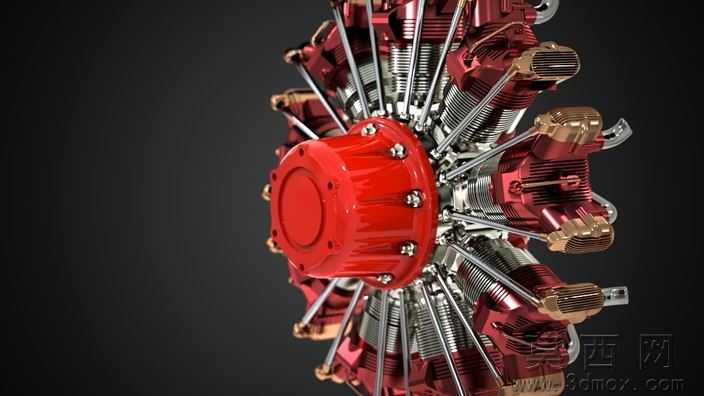

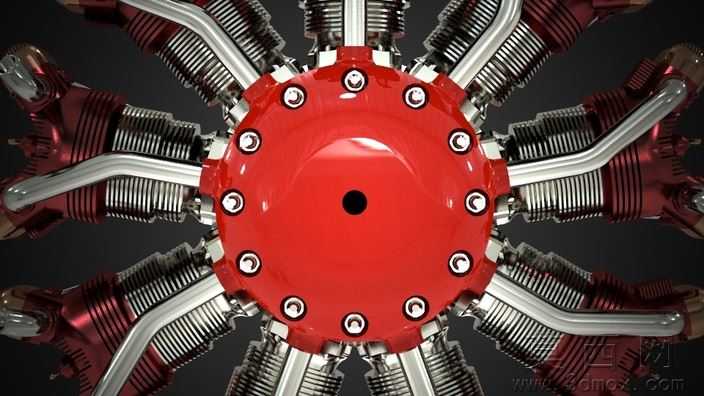

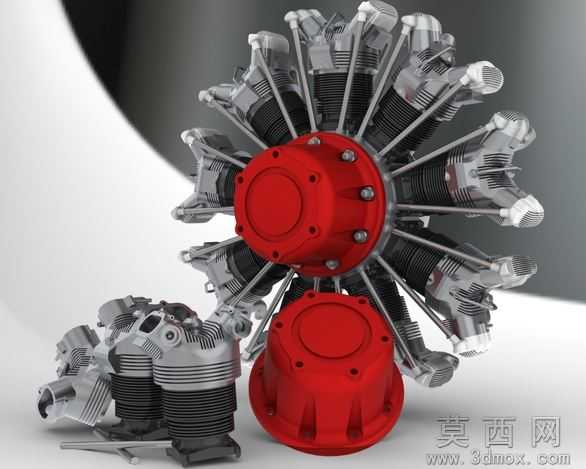

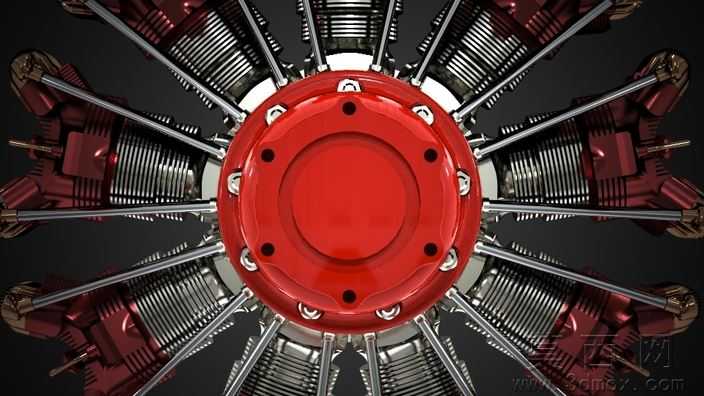

渲染材质环节，模型针对不同零部件匹配了贴近真实发动机的材质属性：曲轴箱与前部整流罩采用亮红色烤漆金属材质，还原经典航空星形发动机的外观特征；气缸散热鳍片采用铸铝磨砂金属材质，模拟航空发动机气缸的散热结构质感；连杆、螺栓等承力部件采用抛光合金钢材质，还原金属加工件的光泽质感；密封垫片、管路部件采用黑色耐油橡胶材质，通过材质的差异化区分清晰展现发动机的各部分结构层次，渲染效果可以直观呈现发动机的装配完成状态。

结构原理层面，本模型完整复现了星形活塞发动机的经典工作逻辑：多组气缸围绕中心曲轴呈放射状排布，工作时各气缸按照设定的点火顺序依次完成进气、压缩、做功、排气冲程，活塞的往复直线运动通过连杆转化为曲轴的旋转运动，相比直列、V型发动机布局，星形结构拥有更短的曲轴长度，结构紧凑重量轻，风冷散热效率优异，是早期航空活塞发动机的经典结构形式，模型的装配关系完全匹配真实发动机的运动逻辑，可以直接用于运动仿真演示动力传递过程。

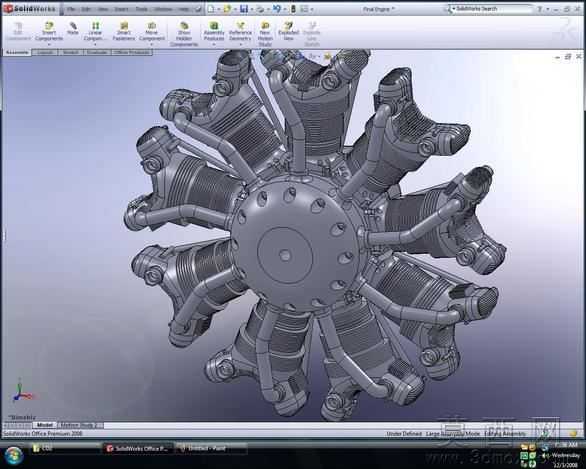

软件兼容层面，模型在SolidWorks2011版本中完成升级优化，除原生SolidWorks格式文件外，还提供STEP、IGES、STL等通用三维格式文件，能够兼容UG、Pro/E、Catia等主流三维设计软件，STL格式文件可以直接导入切片软件用于3D打印验证，不同格式的文件都经过完整性校验，不存在零件缺失、面破损、装配错位的问题，能够满足不同软件使用场景的需求。

研发教学应用层面，该模型既可以作为航空动力爱好者学习星形发动机结构的教学演示载体，帮助学习者直观理解径向活塞发动机的排布逻辑、运动原理与装配关系，也可以作为航空模型动力设计、小型通航飞行器动力方案研发的参考基础，还可以用于机械设计课程的装配建模教学案例，帮助学习者掌握圆周阵列布局、多连杆机构装配、参数化建模的实操技巧，同时也能作为3D打印实体模型的数据源，制作等比例缩小的发动机展示教具。
