小型AC-DC电源转换电路板结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:249018
  • 小型AC-DC电源转换电路板结构设计
  • 小型AC-DC电源转换电路板结构设计

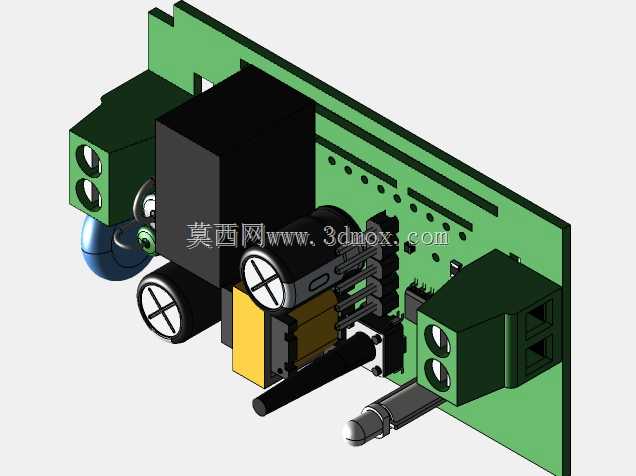

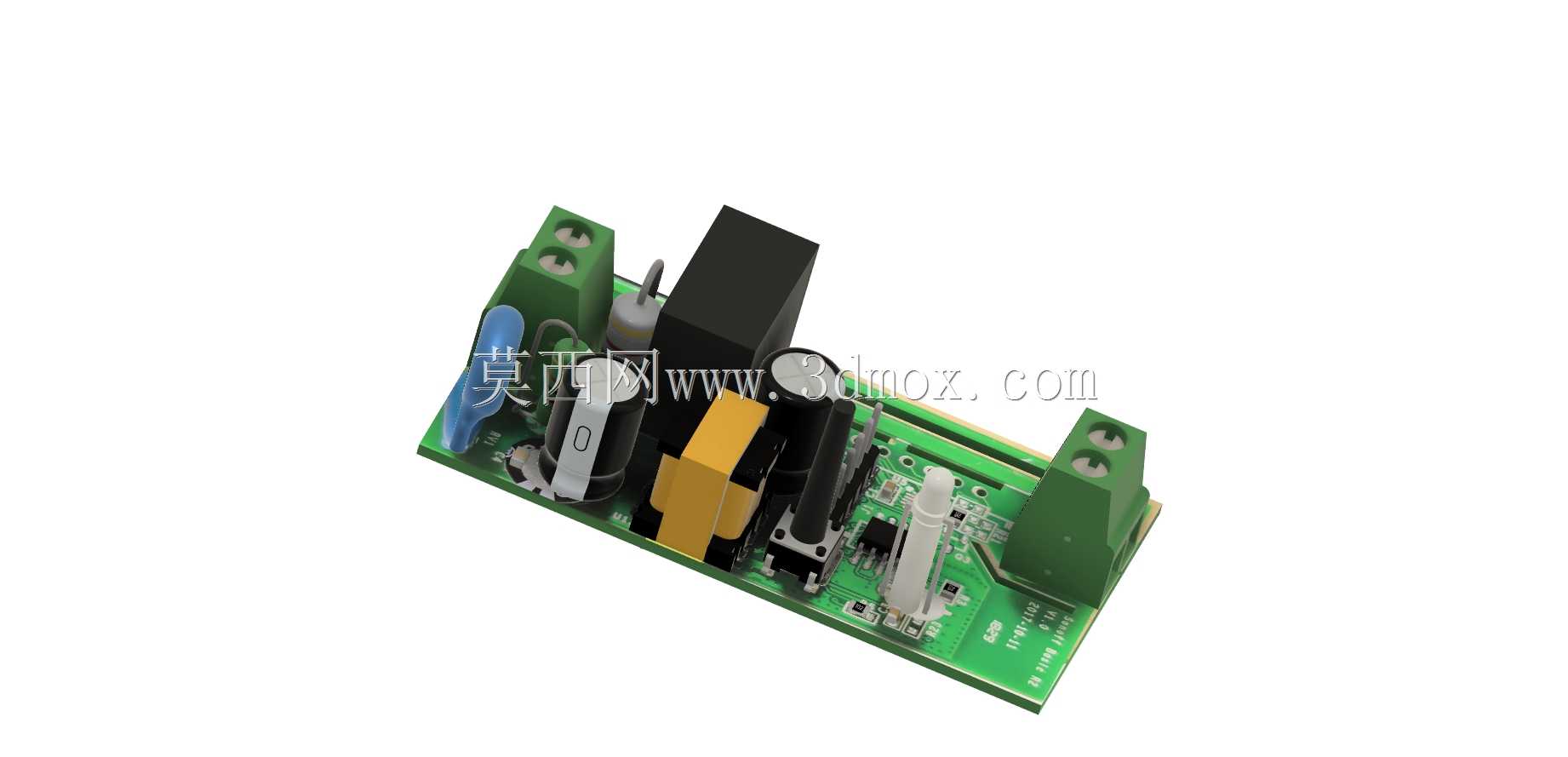

这款小型电源转换板的设计,最初是为了适配小功率工业控制板卡的板载供电需求,在工业现场的小型传感节点、嵌入式控制终端、低压信号采集模块里,这类小功率电源板的应用占比极高,不需要额外配置独立开关电源,直接焊接在主控板上就能完成市电到低压直流的转换,大幅缩减整套控制设备的安装空间。从结构布局来看,整块PCB采用长条形窄边设计,两侧预留了螺丝固定孔位,安装时可以直接通过M3螺丝固定在主控板的预留支柱上,也可以通过接线端子外接导线独立安装,安装边界的预留间隙控制在2mm以上,避免和周边的电容、接插件产生结构干涉。板上元件的排布完全遵循安规要求,高压输入侧和低压输出侧通过电解电容、变压器形成物理隔离,高压区域的爬电距离预留满足基础绝缘要求,输入端的绿色接线端子采用大间距设计,方便现场施工时快速接入市电导线,不需要额外焊接输入线,降低现场装配的工作量。设计过程中优先考虑了元件的通用选型,板上的整流桥、滤波电解电容、高频变压器、稳压芯片都采用行业通用的标准封装,后续如果需要调整输出功率或者电压等级,只需要替换对应参数的同封装元件,不需要重新改动PCB的整体布局,能大幅缩短衍生型号的开发周期。板上还预留了保险丝的安装位,出厂时可以根据实际负载需求搭配不同规格的保险丝,出现输出短路或者过流情况时能快速切断输入回路,避免后级的主控电路被高压击穿。从实际使用场景来看,这类电源板可以直接给5V/12V的低压单片机、传感模块、小型继电器组供电,输出纹波控制满足普通工业控制场景的要求,不需要额外增加滤波电路就能直接使用。元件的高度排布也做了适配,最高的电解电容和变压器元件高度控制在统一范围内,整板装配完成后最高元件不超过30mm,适配薄型设备外壳的内部安装空间,不会出现元件顶壳的问题。布线时高压回路的走线宽度预留了足够的载流余量,长时间满负载运行时走线温升控制在合理范围内,不会出现PCB基板过热碳化的问题,输出侧的低压走线做了短路径优化,减少线路压降对输出电压精度的影响。
