东芝TB6600步进电机驱动器结构模型

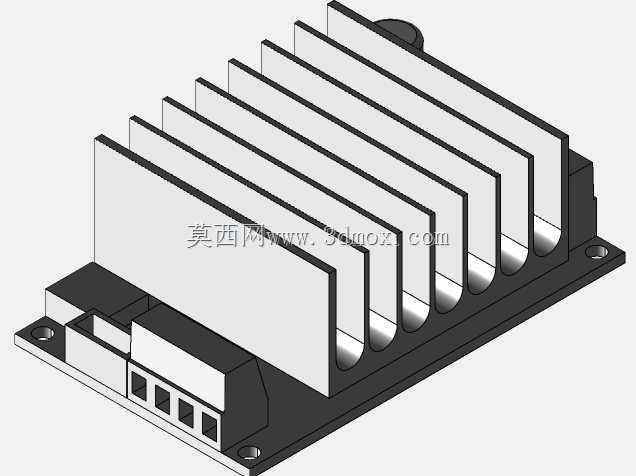

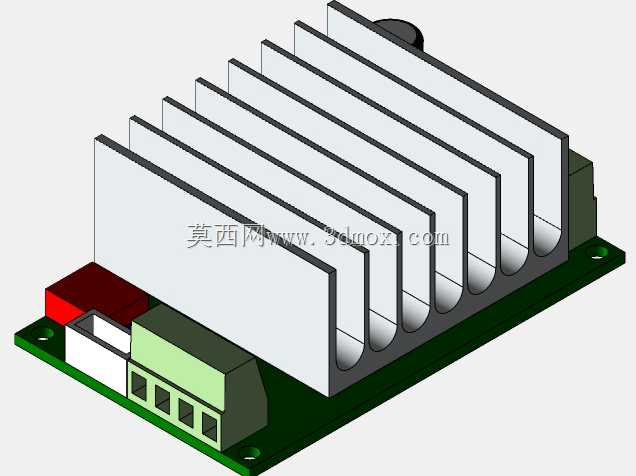

在数控雕刻机、小型3D打印设备、桌面级自动化送料机构这类需要精准步进控制的场景里，TB6600驱动器是出镜率极高的功率驱动部件，本次建模还原的是BL-TB6600-V1.1版本的实体结构，完全按照实物第二实用尺寸做测绘还原，能直接用于设备布局阶段的干涉校验。从实际使用场景来看，这类驱动器大多安装在设备电控仓的DIN导轨或者绝缘安装板上，周边需要预留足够的散热空间，建模时特意还原了顶部的梳齿状铝散热片结构，每一片散热鳍片的间距、厚度都和实物一致，鳍片末端的圆弧导角也做了还原，避免布局时误判边角的干涉边界。驱动器底部的PCB板做了完整的轮廓还原，四个安装固定孔的位置、孔径都匹配实物安装尺寸，板端的接线端子区域做了分色处理：红色的电源输入端子、绿色的电机绕组输出端子、白色的信号控制端子，每个端子的外形高度、插拔空间都做了预留，在做电控仓三维布局时，可以直接校验接线操作的空间余量，不会出现建模时留空不足导致实际装配时插线困难的问题。设计建模过程中，没有做多余的结构简化，散热片顶部的微调电位器安装凸台也做了还原，这个凸台是用来放置电流细分调节电位器的，实际装配时这个位置不能被其他结构遮挡，否则后期调试时无法用螺丝刀调节参数。PCB板边缘的定位缺口、安装孔的沉台结构都按照实物还原，能直接用于生成安装固定板的开孔图，不需要二次测绘尺寸。从功能结构来看，这款驱动器最大支持4.5A的驱动电流，适配42、57系列两相步进电机，建模时还原的整体外形轮廓，能帮助结构设计师在设备整体设计阶段，提前规划电控仓的分层布局，比如将驱动器布置在散热风扇的风道路径上时，可以通过模型模拟风道流向，确认散热鳍片的朝向是否利于空气流通，避免实际运行时出现散热不足导致的驱动器过流保护。很多新手设计师在做电控部分布局时，容易忽略接线端子的插拔方向和操作空间，这个模型里每个端子的高度、接线口朝向都和实物一致，布局时可以直接模拟接线操作的动作范围，预留出足够的手部操作空间，也能提前规划走线槽的位置，让强电、信号线的走线路径避开散热片的高温区域，延长线材使用寿命。另外模型还原的散热片高度尺寸，能帮助设计师确认驱动器上方的安全距离，避免盖板或者其他结构件压到散热片，导致散热片变形贴合到PCB元件上引发短路故障。
