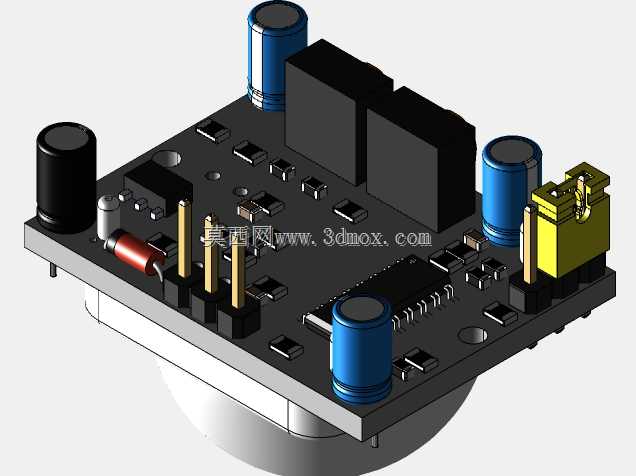

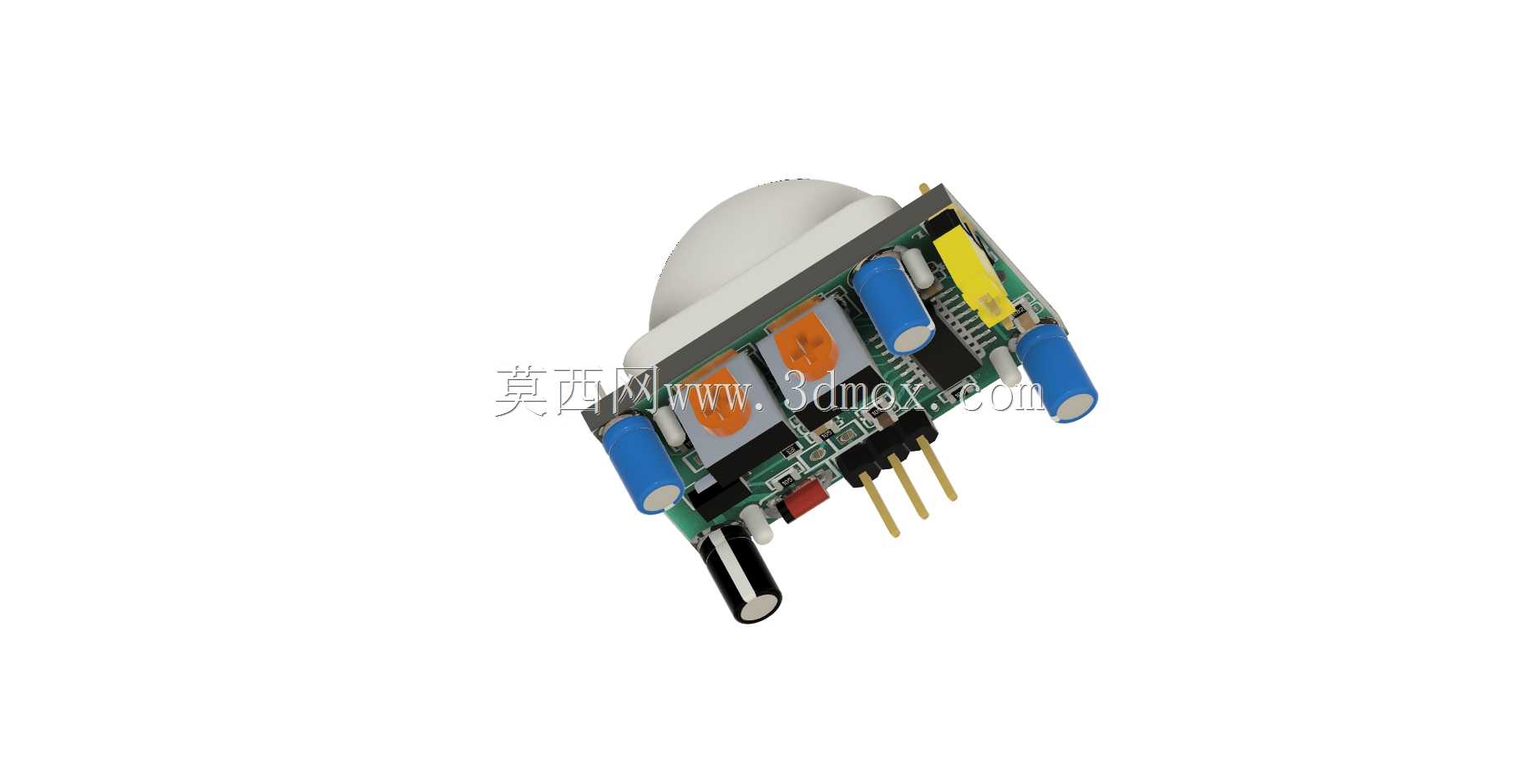

人体红外感应模块HC-SR501结构设计

热释电红外感应模块的量产加工环节，最容易被忽略的是菲涅尔透镜与感应探头的同轴度偏差问题，这类偏差会直接导致感应角度偏移、探测距离衰减，甚至出现近距离盲区。这款HC-SR501的结构设计里，探头固定座做了0.2mm的限位凸台，刚好卡入透镜底座的定位槽，不需要额外点胶固定就能保证同轴度控制在0.1mm以内，省去了组装后的校准工序，也避免了长期使用后胶层老化带来的位移风险。

PCB板边缘的三个排针引脚做了差异化长度设计，电源引脚比信号引脚长0.8mm，插装焊接时能先接触焊盘定位，不会出现焊盘虚焊、引脚歪斜的问题，波峰焊过炉时也能减少连锡概率。板载的两颗可调电阻旁预留了0.5mm的调节间隙，螺丝刀伸入调节延时和灵敏度参数时，不会刮蹭到周边的贴片电容电阻，也不会因为施力过大导致电阻引脚脱焊。

板上的电解电容采用卧式贴装设计，电容本体与PCB板之间预留了0.3mm的散热间隙，模块长期处于通电待机状态时，电容产生的热量能通过间隙快速散出，不会因为热量堆积导致电解液干涸，延长模块的连续工作寿命。感应探头的金属屏蔽罩做了翻边压合处理，边缘没有毛刺飞边，组装时不会刮伤透镜的内表面，也能更好地屏蔽外界电磁干扰，避免周边电路的杂波影响感应精度。

模块两端的固定孔做了沉台设计，用M2螺丝固定到外壳上时，螺丝头不会突出板面，不会干涉透镜的安装位置，也能避免螺丝头接触到板上的走线造成短路。电源输入处的整流二极管位置特意避开了探头的信号走线，减少电源纹波对感应信号的干扰，实际测试时即使供电电源有小幅波动，模块也不会出现误触发的情况。

菲涅尔透镜的卡扣结构做了1度的拔模斜度，注塑生产时脱模顺畅，不会出现卡扣断裂、缺料的问题，组装时轻轻按压就能卡入底座，拆卸维护时也不会损坏卡扣，重复拆装三次以上依然能保持足够的卡紧力，不会因为轻微震动出现透镜脱落的情况。整个模块的元器件排布避开了两个固定孔的受力路径，螺丝锁紧时的压力不会传导到贴片元件上，避免出现元件受挤压开裂、焊盘脱落的隐患。
