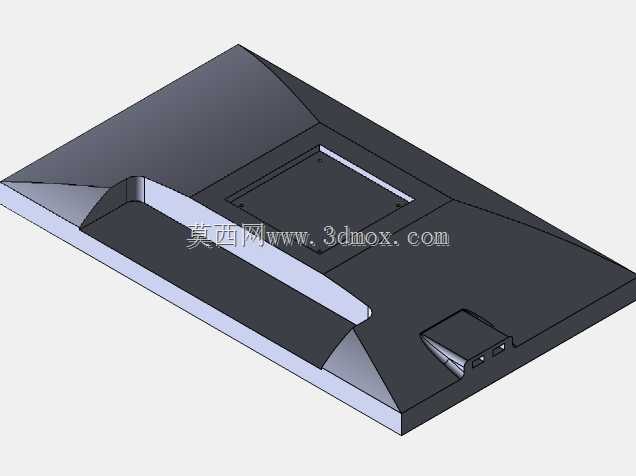

戴尔液晶显示器背部结构三维数模

这款显示器背部结构的三维设计，首先要考虑日常办公、工业监控工位、家用桌面摆放等多场景的安装适配需求，不同场景下的安装空间差异较大，比如工业操作台的安装纵深往往比家用桌面更局促，壁挂安装时还要预留墙面走线的空间，所以在背部轮廓设计上做了多段斜切处理，既可以压缩背部整体的突出厚度，也能为壁挂支架的连接预留足够的操作空间。从实际使用功能来看，背部的内凹区域是专门为壁挂VESA支架预留的安装位，四个连接孔位的位置严格匹配通用支架的孔距标准，安装时不需要额外打孔适配，同时内凹的深度刚好可以容纳支架的连接挂板，挂装后显示器背部可以尽量贴近墙面或者安装面，减少不必要的空间占用。背部下方的接口区域做了下沉式的斜面设计，日常插拔视频线、电源线的时候，不需要把显示器从支架上拆下来，从下方就能直接看到接口位置，操作视线不会被背部壳体遮挡，接口旁的小凸台结构是用来理线的，可以把线材顺着凸台的走向引导到支架的走线槽里，避免桌面线材杂乱。设计思路上没有采用完全平整的背部造型，而是通过多组棱线分割背部区域，一方面是提升壳体的结构强度，塑料壳体在大面积平整的情况下很容易出现翘曲变形，增加棱筋结构后可以在不增加壳体壁厚的前提下提升抗形变能力，减少生产过程中的缩水、变形问题；另一方面斜向的棱线造型也可以引导背部的散热气流，显示器工作时驱动板、电源板产生的热量可以顺着棱线之间的导流槽自然散出，不需要额外增加背部的散热开孔面积，也能避免灰尘从开孔进入壳体内部。从安装边界来看，这款显示器的背部外轮廓在支架连接位置做了收窄处理，搭配原装支架的时候，支架的俯仰调节转轴不会和背部壳体产生干涉，屏幕上下俯仰调整的角度范围可以覆盖日常使用的常用视角，不管是坐姿办公还是站立查看监控画面，都能调整到合适的观看角度。背部的提手结构是一体化和壳体成型的，位置刚好在整机重心的正上方，搬运的时候单手提握就可以保持整机平衡，不会出现一端倾斜磕碰的问题，提手的边缘做了圆角过渡，长时间提握也不会硌手。在结构细节上，背部壳体的卡扣位置都做了隐藏式设计，从外部看不到拼接的缝隙，既提升了外观的整体性，也能避免卡扣位置积灰，日常清洁的时候只需要擦拭平整的外表面就可以，没有难以清理的缝隙死角。
