Blackmagic5英寸视频辅助监视器结构设计

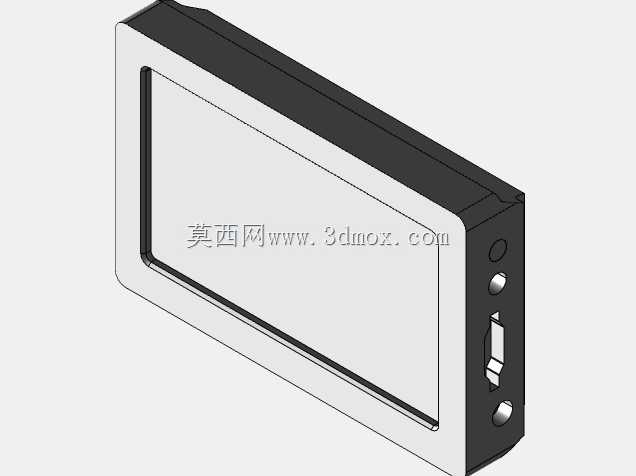

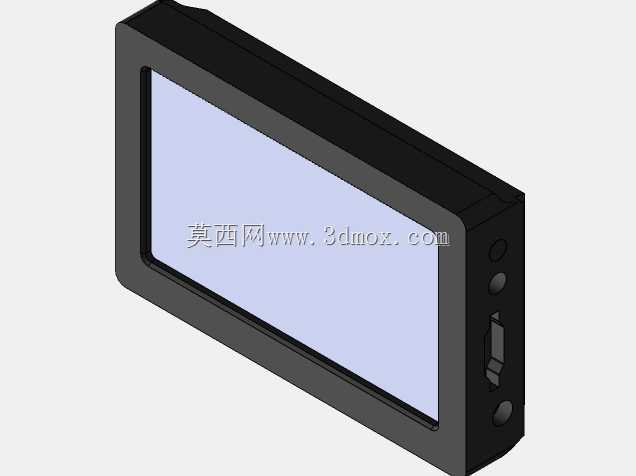

这款5英寸视频辅助显示设备，主要面向影视拍摄、外场采录、小型工作室机位监看场景设计，是摄像系统中不可或缺的配套辅件，可直接接驳各类专业摄像机、微单设备，实时输出拍摄画面的曝光参数、对焦状态、色彩还原效果，解决机身自带屏幕尺寸过小、可视角度不足、强光下看不清画面的实际痛点。从结构设计层面来看，整机采用方正窄边框壳体布局，屏幕可视区域占比控制在合理区间，外壳边缘做了小弧度倒角处理，既避免直角磕碰带来的结构损伤，也能在安装配套兔笼、保护套时预留足够的配合公差。设备侧面集中排布了功能按键与数据接口，包含调节旋钮、功能切换按键、视频输入接口与供电接口，接口位置的壳体做了局部加厚处理，能承受频繁插拔带来的应力冲击，避免长期使用后接口松脱、壳体开裂的问题。设计过程中优先考虑了手持与上架两种使用场景的边界：手持握持时，壳体侧边的厚度控制在单手握持的舒适区间，侧边按键的位置刚好对应手指自然放置的区域，无需刻意调整手型即可完成参数调节；安装到相机热靴、摄像支架时，背部预留了标准1/4英寸螺孔位置，螺孔周边嵌入金属镶件，避免塑料壳体反复拆装后出现滑牙问题，安装后整机重心与接驳设备的重心保持在同一垂直线上，减少长时间挂载带来的支架下坠偏移。设备的屏幕装配采用嵌入式贴合结构，屏幕与前壳之间预留了0.2mm的缓冲胶圈安装位，既能阻挡户外拍摄时的灰尘、飞溅水滴侵入机身内部，也能在设备发生轻微磕碰时吸收冲击能量，保护屏幕面板不受损。壳体内部做了规整的筋位布局，既可以固定内置的驱动电路板、供电模块，也能提升整机壳体的结构强度，减少薄壳结构容易出现的按压形变、共振异响问题。从实际使用的适配性来看，这款设备的外形尺寸刚好适配主流的摄像套件配件，无需额外定制转接件即可搭配遮光斗、屏幕遮阳罩、外接供电模块使用，接口的排布方向避开了支架安装的干涉区域，接驳各类线材时不会和固定支架产生空间冲突，满足外拍场景下快速拆装、灵活调整的使用需求。
