1602字符型点阵液晶显示模块结构设计

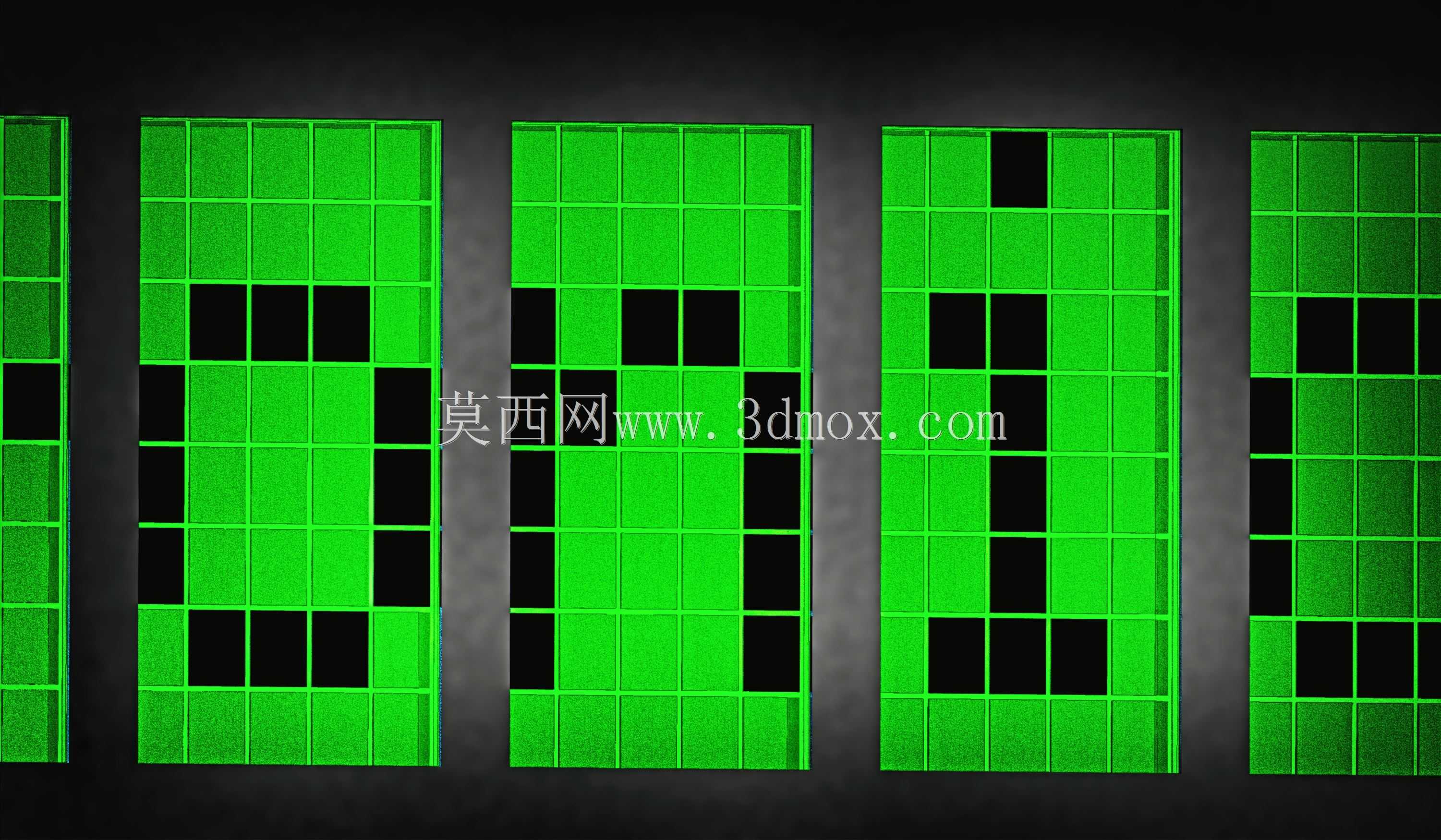

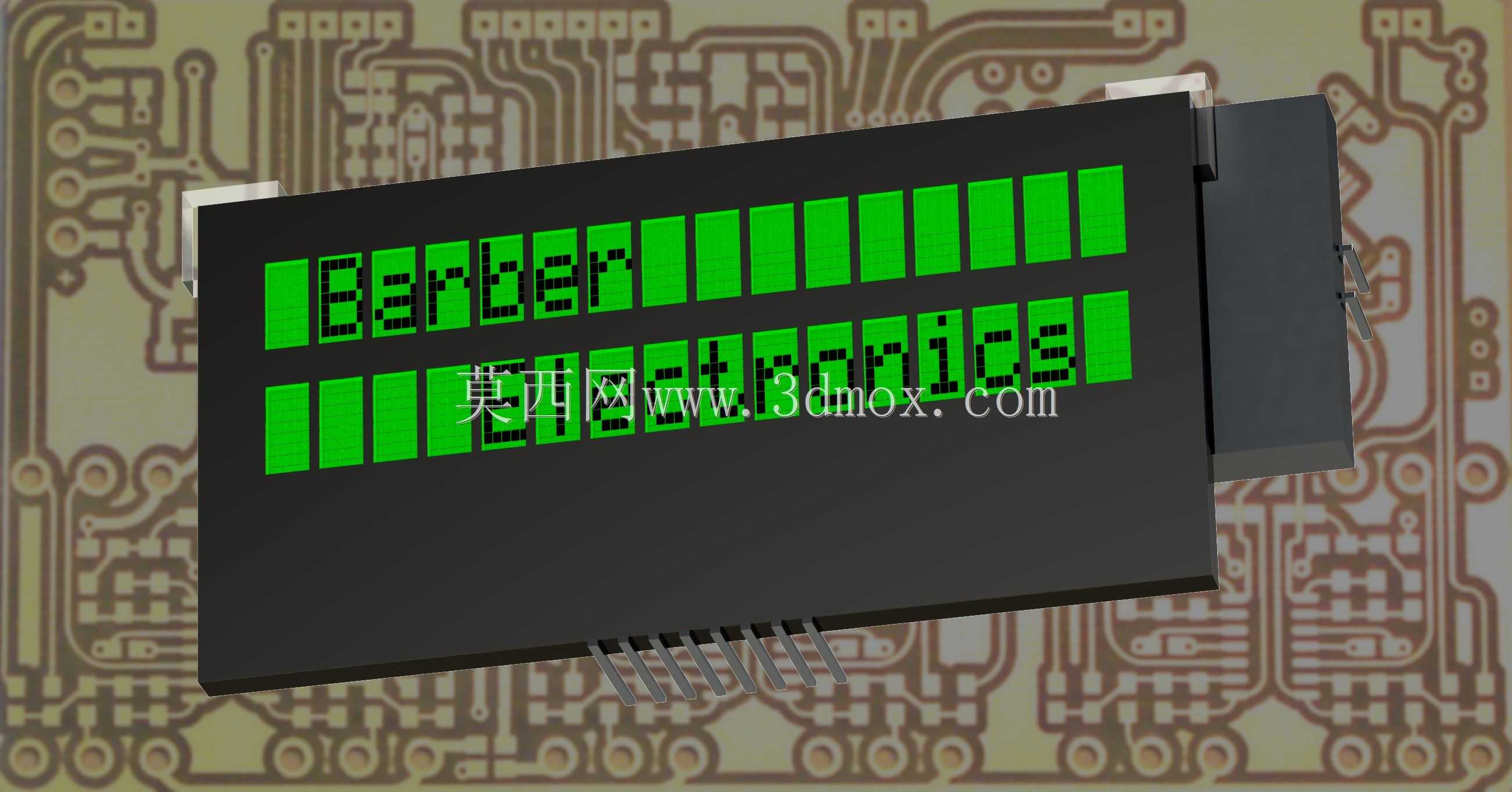

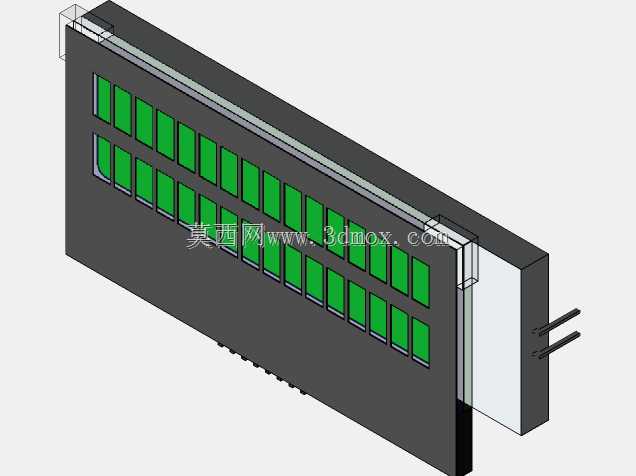

在工业控制终端、小型嵌入式设备、消费类小家电的人机交互环节，字符型点阵液晶是应用极广的低成本显示方案，本次完成结构建模的16x2字符液晶，正是对标行业通用规格的显示组件，可直接适配多数8位、32位主控板的显示接口需求。这类显示模块的核心用途，是在有限的显示区域内输出两行、每行16个标准ASCII字符，可完成设备运行参数显示、状态提示、简单菜单交互等功能，相比段码液晶屏，它能自定义显示字符内容，无需针对固定显示内容开模定制段电极，适配灵活性更强，在小型温控器、门禁读卡器、实验仪器面板、简易PLC手持编程器上都有大量应用。设计过程中首先要兼顾显示区域的视窗边界，模块正面的绿色点阵显示区严格对应16列2行的字符排布，每个字符由5x8或5x11的点阵像素构成，建模时预留了点阵像素的凹凸结构，还原液晶玻璃下方像素电极的排布逻辑，同时在视窗四周做了遮光边框的结构限位，避免组装后出现漏光、视窗偏移的问题。从安装边界来看，这类模块的外形尺寸遵循行业通用的安装孔位规范，背部预留了PCB控制板的安装空间，可绑定常见的HD44780或兼容驱动芯片，侧边预留的排针接口位置与常规16P接口的定义完全匹配，结构设计时给排针焊接、背部驱动IC的贴装都预留了足够的安全间隙，不会出现结构干涉。考虑到这类模块经常嵌入到设备面板内部，建模时特意做了面板卡扣的限位结构，模块正面的边框厚度可直接卡入标准厚度的设备面板开孔，无需额外螺丝固定即可完成装配，同时在液晶玻璃与外壳的贴合位置预留了双面胶粘贴槽位，可固定偏光片与遮光泡棉，避免日常使用中灰尘进入显示区域影响显示效果。不同于大尺寸彩色显示屏，这类字符液晶的结构设计不需要考虑复杂的散热、背光分区结构，仅需在背部预留单色LED背光的安装位，建模时还原了背光导光板的安装槽，可适配常见的黄绿色、蓝色背光版本，导光板四周做了挡光筋结构，避免背光从模块侧边漏出影响显示对比度。在结构强度设计上，模块的塑料外壳壁厚控制在1.2mm，既满足嵌入式安装的强度要求，不会在卡入面板时出现壳体开裂，也能控制整体模块的厚度，适配薄型设备的内部安装空间，安装孔位的位置公差控制在±0.1mm，可直接兼容市面上绝大多数同规格1602液晶的替换安装，无需修改原有设备的面板开孔与PCB固定位置。
