VelodyneVLP-16激光雷达三维结构设计

在自动驾驶、机器人导航、三维空间测绘等领域，激光雷达是获取周边环境三维点云数据的核心传感部件，Velodyne VLP-16作为多线激光雷达的经典款型，被广泛应用于各类需要实时环境感知的移动设备上。从结构设计角度看，这款雷达采用圆柱形主体构型，这种外形设计并非单纯追求外观规整，而是适配其内部16组激光收发组件的360度旋转扫描需求，圆柱的回转中心与内部旋转轴完全重合，能最大程度降低旋转过程中的动不平衡量，减少高速转动时的振动干扰，保障点云数据的采集精度。

设计过程中首先要明确安装边界条件，这款雷达底部设置的中心孔采用标准1/4-20 UNC螺纹规格，这是工业传感设备、摄影器材领域通用的安装螺纹标准，能直接适配市面上绝大多数通用安装支架、云台的连接接口，无需额外设计转接结构就能完成快速固定。底部环绕中心孔分布的分度孔是专用安装定位孔，在做高精度安装场景的结构设计时，可通过这些分度孔配合定位销，限制雷达工作过程中的周向转动偏移，避免车辆颠簸、设备移动时雷达安装角度发生漂移，影响感知数据的坐标基准准确性。

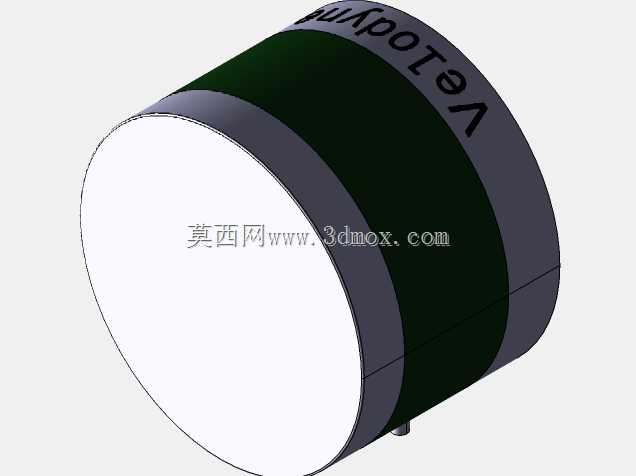

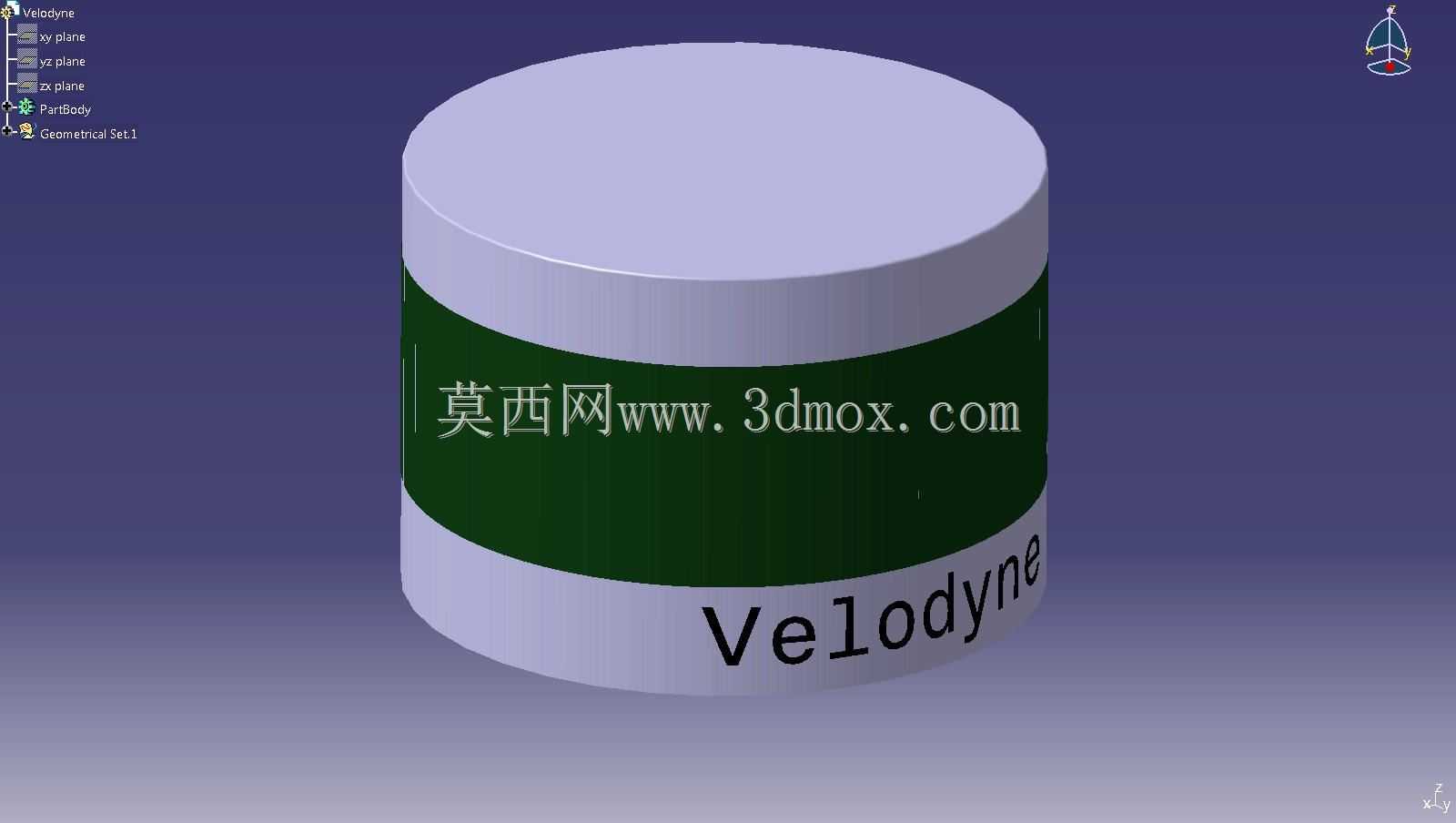

从功能实现的结构匹配来看，圆柱主体的中段深色环带是激光收发窗口的安装区域，设计时要保证这个环带的圆柱度公差，避免窗口护罩安装后出现局部凸起或凹陷，干扰激光的出射与回波接收路径；上下两段的浅灰色壳体为内部的旋转电机、信号处理板卡、供电模块提供防护空间，壳体的接缝处需要做密封结构设计，满足户外使用时的防尘防水要求，适配车载、户外测绘机器人等复杂工况的使用需求。

做集成设计时还要考虑雷达的整体尺寸边界，这款雷达的圆柱外径与整体高度都控制在紧凑范围内，不会在无人车、小型机器人顶部占用过多安装空间，同时圆柱形的外形不会产生突兀的风阻截面，在设备高速移动时能有效降低气流冲击带来的安装应力，也能减少风噪对设备运行的影响。在做配套安装结构设计时，除了匹配底部的螺纹与分度孔，还要预留出线空间，雷达的供电与数据传输线缆从底部中心位置引出，安装支架的中心需要设计过孔，避免线缆弯折角度过大影响使用寿命，同时要保证旋转部分与固定支架之间留有足够的安全间隙，防止长期运行过程中出现运动干涉。
