无人机80安F3电调安装结构三维造型

　　这套三维造型围绕多旋翼无人机动力链路中的电子速度控制器展开，还原的是80安培等级F3飞控配套电调在机架上的布置形态与周边元件边界。建模时没有把电调当成一块孤立的平板电路板处理，而是把飞行控制器、功率走线、圆柱形电容以及机架安装间隙放在同一个空间里校核，这也是实际装机时最容易被忽略的部分。

　　电调在无人机系统中的作用，是接收飞控输出的油门与调速指令，把电池侧的直流电转换为驱动无刷电机的三相交流电。80安培等级的器件通常用于轴距较大、负载较高的多旋翼平台，电机在急加速、爬升或抗风工况下会出现短时大电流，功率管、焊盘和电源输入回路都要承受明显热负荷。因此，模型中保留了长条状功率板的轮廓、端部输入输出区域以及相邻电容位置，便于设计者判断线束弯曲半径、散热气流方向和维护拆装顺序。

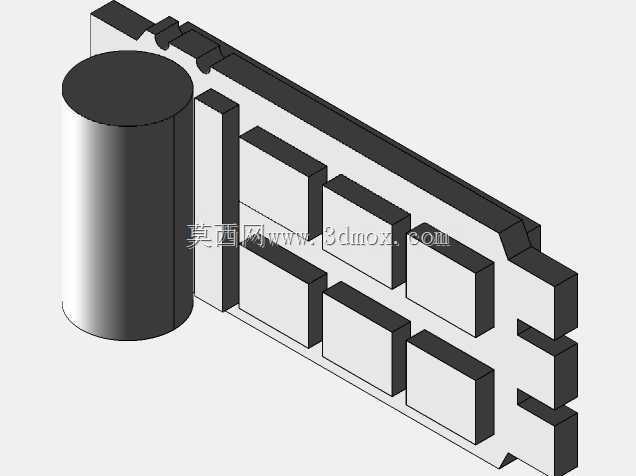

　　外形表达上，主体采用狭长板件布局，适合沿机臂或中心板边缘敷设。板上较高的元件集中在一侧，圆柱形电容器单独占据明显空间，其高度和直径会直接影响上层飞控堆叠高度。若按照紧凑叠装方式布置，电调与飞行控制器之间不能只看电路板投影是否重叠，还要确认电容顶端、焊点凸起、接插件外壳和减震柱高度是否干涉。模型特别强调了一个安装边界：只有当ESC与飞行控制器之间的净距达到12厘米以上时，才需要布置该圆柱形电容器；在更近的叠层方案中，电容位置、走线长度和电磁耦合关系都要重新评估。

　　底部区域在建模中被处理为集成电路的间隙区域，而不是可供螺钉压紧的平坦安装面。这一点对结构工程师很关键：若误把元件密集区当作承托面，装配时螺钉锁紧力会通过壳体或扎带传递到焊点、芯片或电容根部，长期振动后可能产生微裂纹。实际设计时，支撑点应落在电路板边缘、专用安装孔或增加绝缘垫板，让高元件区域保持悬空或留出空气通道。

　　从应用场景看，这类电调常见于航拍、巡检、测绘和实验型多旋翼飞行器。机上空间紧张，电调既要靠近电机以缩短三相线，又要避免离飞控过近带来的信号干扰；功率线越短，回路电感和纹波压力越小，但飞控、GPS、接收机等弱电器件也越需要合理隔离。三维模型把这些矛盾转化为可见的空间关系：长条板可顺着机臂方向固定，电容朝向远离飞控核心的一侧，电源输入线与信号线分边走，焊点区域避免与碳板锐边直接接触。

　　散热思路也体现在外形布局中。功率MOS管所在区域应暴露在螺旋桨下洗气流中，而不是被电池、线束或热缩包封完全覆盖。若需要增加散热片，模型的板宽和相邻元件高度可作为限位依据；散热片不能压到邻近电容，也不能把维修时需要插拔的信号线挡住。对于多轴机架，四个或更多电调若采用相同安装姿态，还应统一线束朝向，减少装配差错。

　　建模过程中对安装孔、板边、电容包络和相邻控制器距离进行了简化但明确的表达，适合用于机架布局评审、干涉检查和线束规划。工程师可以在此基础上补充真实接插件、热缩管、固定座和碳板厚度，也可以把电容作为可选件进行不同堆叠方案对比。整体结构并不复杂，但它反映了无人机动力系统设计的典型约束：电气性能、散热、振动余量、安装强度和电磁兼容必须在同一个三维空间里同时成立。
