高精度模数转换采集模块结构设计

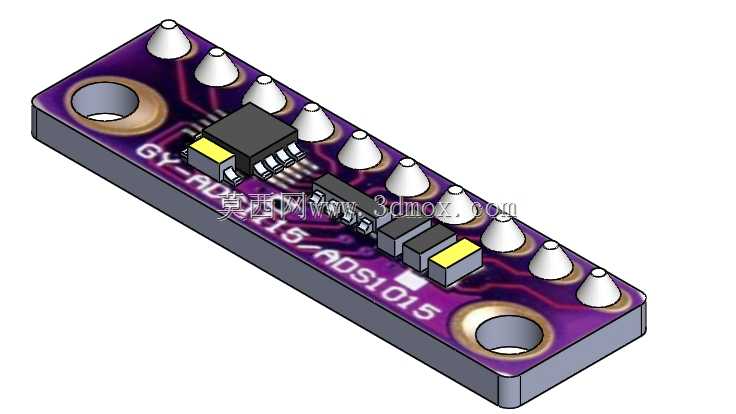

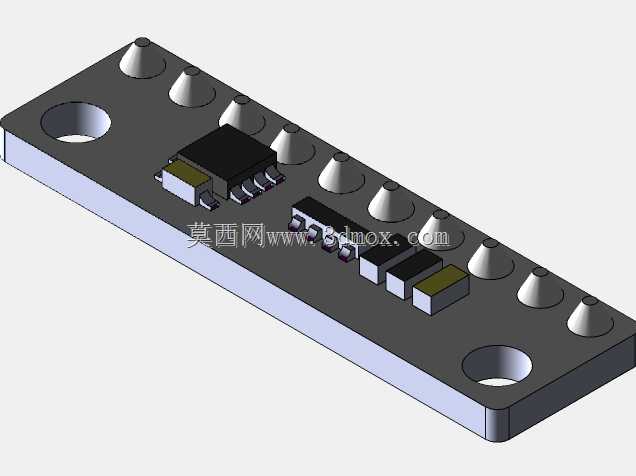

在工业测控、嵌入式数据采集场景中，模拟信号到数字信号的转换精度直接决定整套系统的采样可靠性，这款模数转换采集模块的三维结构设计，完全围绕实际装机使用的全流程需求展开。从安装边界来看，模块采用长条型PCB布局，两端预留标准M3固定安装孔，孔位间距适配通用面包板、传感器扩展支架的安装孔距，装机时既可以通过排针直插在单片机开发板的扩展排母上，也能利用两端固定孔配合铜柱完成独立固定，不会出现与周边元件干涉的问题，板身整体厚度控制在合理范围，排针引脚伸出长度兼顾插装稳定性与焊接便利性，不会因为引脚过长导致装机后背面凸起过高，也不会因为引脚过短造成焊接虚焊风险。板上元件布局遵循信号链路最短原则，核心转换芯片布置在板身中部，模拟信号输入引脚沿板长方向单侧排布，电源、通讯接口排布在另一侧，从物理空间上分隔模拟输入回路与数字通讯回路，减少信号串扰，板上的滤波电容、限流电阻全部贴近对应引脚布置，缩短走线长度，降低线路寄生参数对采样精度的影响。实际应用中，这类模块常被用在工业传感器信号采集、便携式检测仪器、物联网采集节点中，用来将压力传感器、温度传感器、电压采样回路输出的微弱模拟信号转换成可被单片机读取的数字信号，相比内置ADC的单片机采样通道，这款模块支持多通道差分输入，采样精度更高，能够捕捉毫伏级的微弱信号变化。设计过程中充分考虑量产装配的工艺性，所有贴片元件的排布间距满足SMT贴装的最小间距要求，波峰焊时不会出现元件连锡问题，两端的固定孔做了金属化包边处理，多次拆装也不会出现孔位磨损导致的固定松动问题，板边做了圆角处理，避免装机时划手或者划伤周边导线。排针的选型采用标准2.54mm间距排针，兼容市面上绝大多数通用扩展底座，不需要额外定制转接件就能完成快速集成，板上的电源指示元件布置在板边醒目位置，调试时不用额外测量就能直观判断模块供电状态，大幅提升现场调试的效率。
