微型MicroSD卡转接适配器结构设计

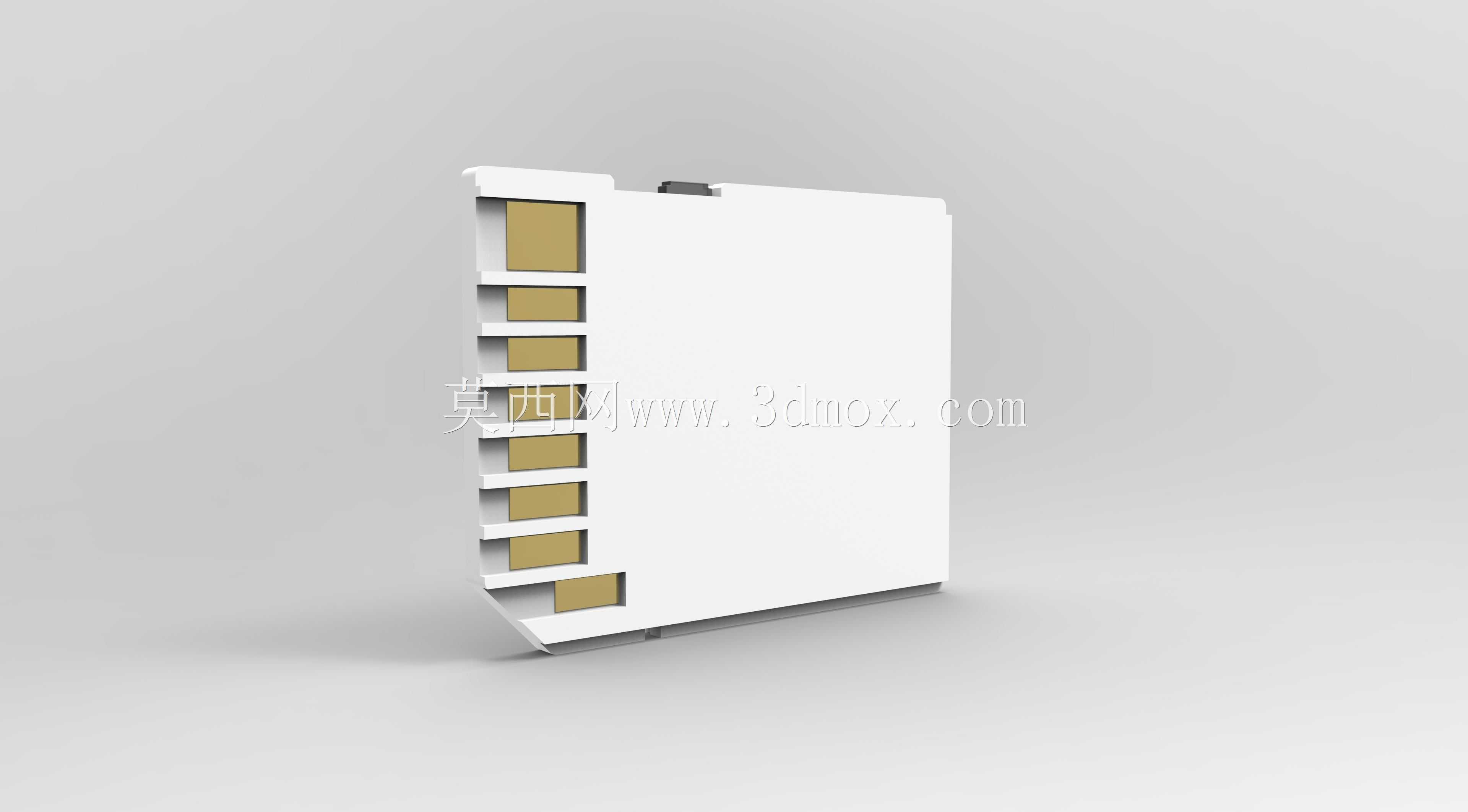

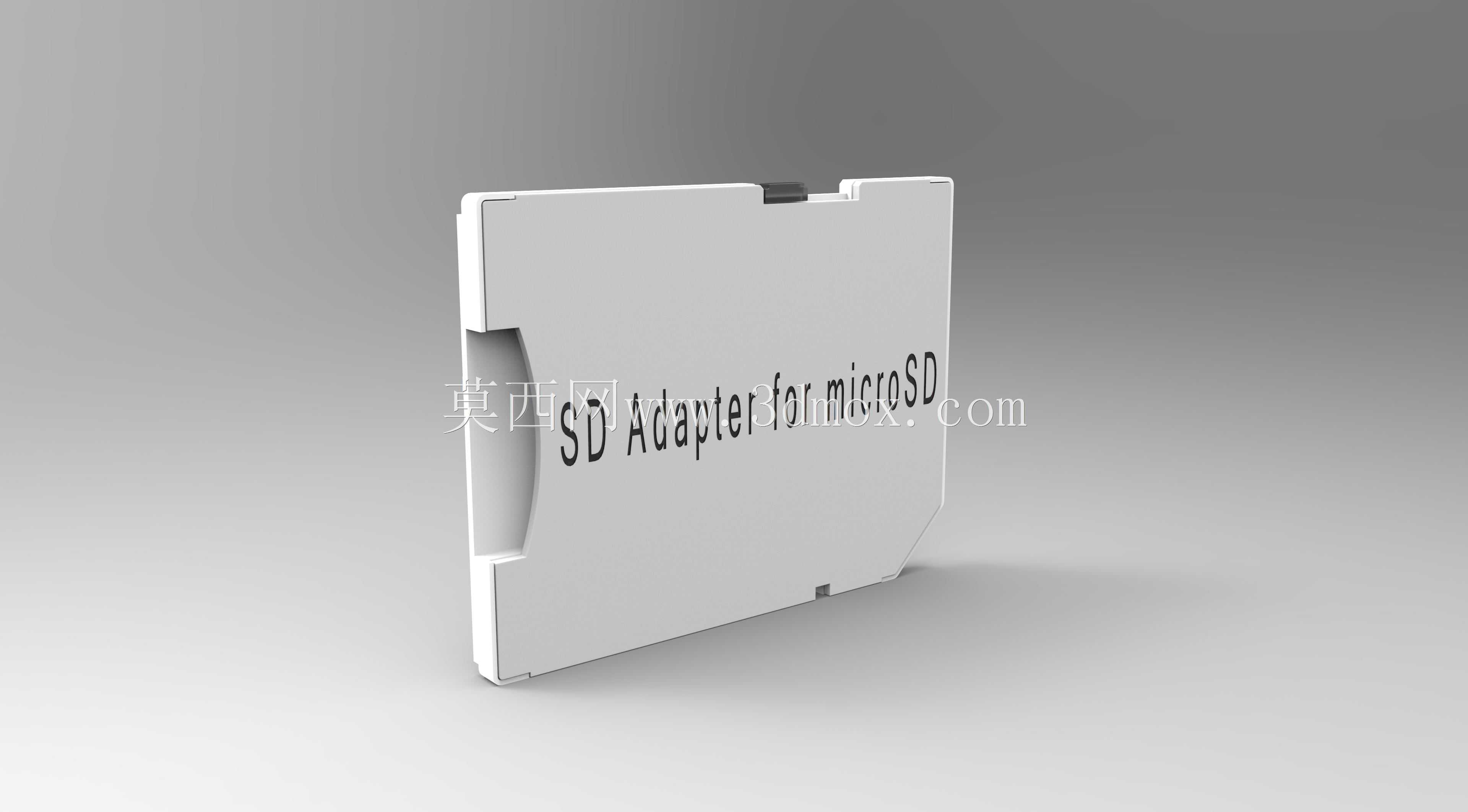

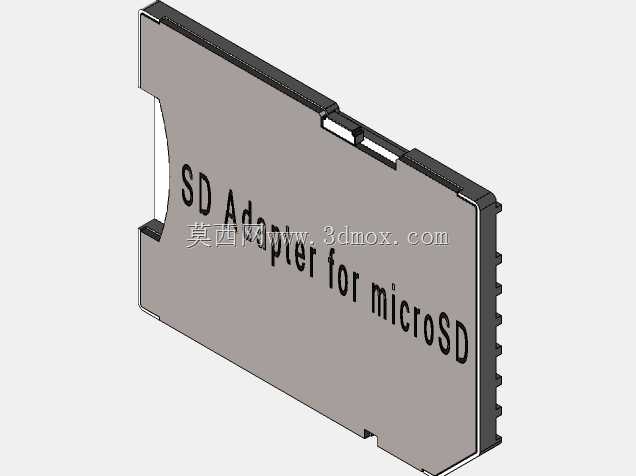

日常数码设备的存储扩展场景中，MicroSD卡因体积小巧被广泛用于手机、运动相机、便携播放器等小型设备，但这类微型存储卡无法直接接入标准SD卡槽的读卡器、相机、工控数据采集终端等设备，SD卡适配器就承担了接口尺寸转换的核心作用，让不同规格的存储介质能够兼容适配。这款适配器的整体外形完全遵循标准SD卡的尺寸规范，长宽厚参数与标准SD卡完全一致，侧边的防写保护滑块位置、前端金手指区域的避让尺寸都严格匹配SD协会的规范要求，能够直接插入所有标准SD卡槽，不会出现尺寸干涉导致的插拔卡滞、接触不良问题。建模过程中首先还原了外壳的薄壁塑料结构，上下壳采用卡扣式装配，不需要额外螺丝固定，适配注塑量产的工艺要求，壳体边缘做了0.2mm的圆角过渡，既避免注塑件的锐边缺陷，也能提升插拔时的顺滑度。壳体中部的MicroSD卡插槽做了精准的导向限位结构，卡槽入口处做了15度的导入斜角，方便微型存储卡顺利插入，插槽内部设置了两个弹性定位凸点，存储卡插入到位后会发出清脆的卡位反馈，避免使用过程中存储卡松脱导致的数据读取中断。外壳表面的标识区域做了微凹的刻字结构，印刷标识后不会因为长期插拔摩擦导致字迹磨损，顶部的黑色防滑拨块对应防写保护功能，滑动行程控制在2mm，拨块下方的联动凸台能够触发卡槽内的写保护检测开关，实现数据写入锁定的功能。建模时重点还原了壳体的壁厚均匀性，整体壁厚控制在1.2mm，卡扣位置的壁厚做了局部加厚到1.8mm，既保证装配后的结构强度，也避免注塑过程中出现缩痕、翘曲等工艺缺陷，金手指区域的避让槽深度控制在0.5mm，保证插入设备后金手指能够与设备触点完全贴合，不会出现接触电阻过大导致的读取速度下降问题。这类转接配件虽然结构简单，但尺寸精度要求较高，任何一个位置的尺寸偏差都可能导致兼容性问题，建模过程中每一处限位、导向结构都严格对照实物的装配公差做了还原，能够直接用于注塑模具的结构设计参考，也可以作为数码配件结构设计的教学案例使用。
