带接线盒的DB9螺纹连接器结构

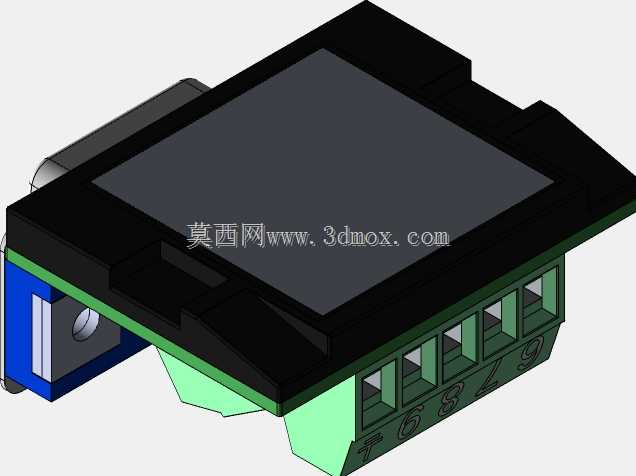

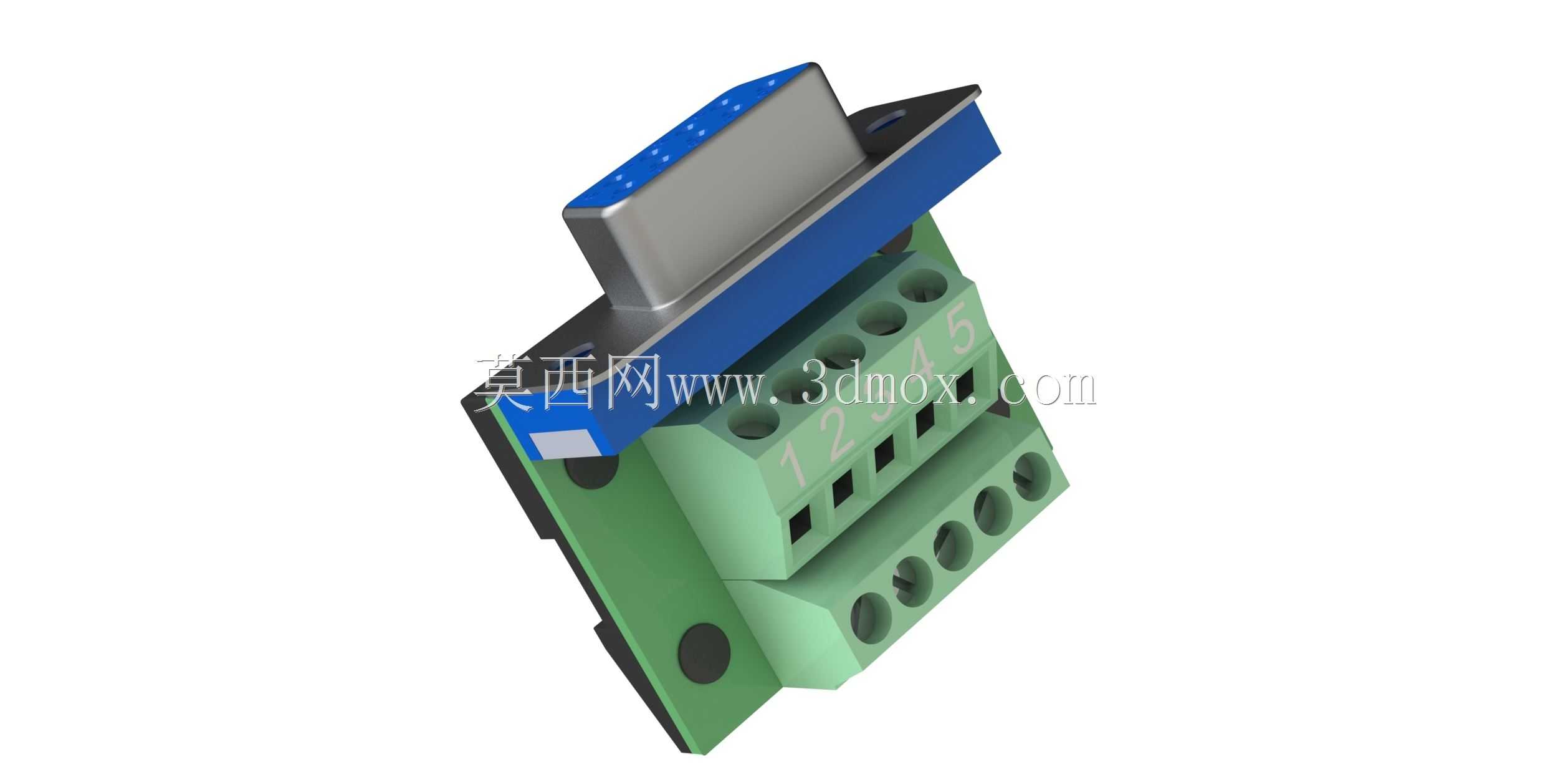

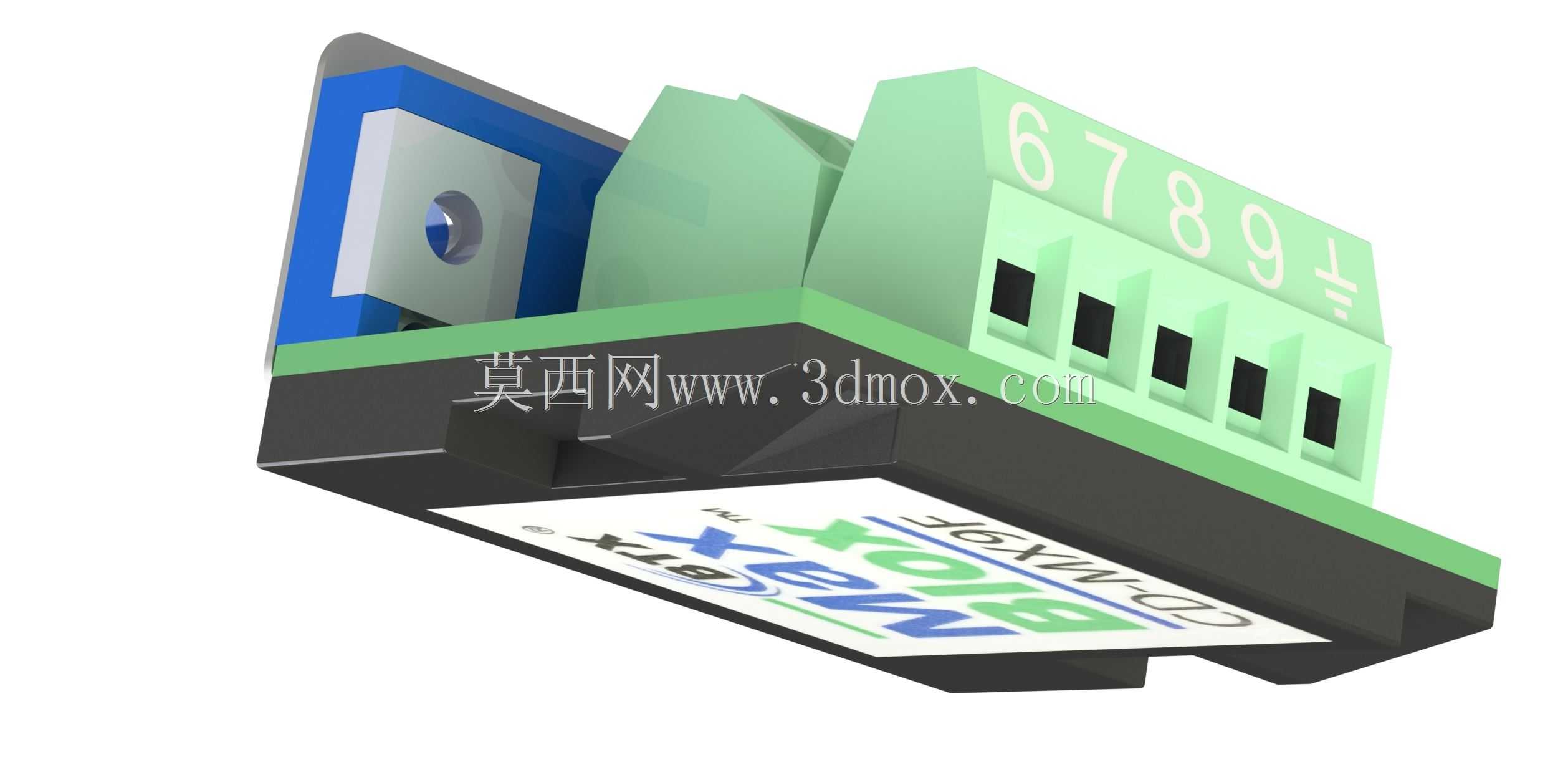

这款带接线盒的DB9螺纹连接器，主要面向工业控制、通讯设备内部的信号传输场景使用，在各类工控柜、数据采集终端、测试仪器的布线环节中，这类集成接线结构的连接器能大幅降低现场接线的操作难度，不需要额外焊接DB9插针，普通电工通过端子压接就能完成线缆与连接器的固定，适配多股0.2-0.75平方毫米的信号线缆，满足常规RS232、RS485等串行通讯的接线需求。从结构设计来看，产品将传统DB9公头/母头的尾部焊接区域，替换成了带数字标识的螺丝压接端子排，端子编号从6到9依次排布，每个压接位对应DB9接口的标准针脚定义，接线时无需对照针脚定义图反复核对，直接按照端子上的数字标识对应线缆线号压接即可，能有效减少接线错误率。连接器主体的DB9端采用标准螺纹锁紧结构，和设备端的DB9插座对接后，可以通过两侧的螺丝完成锁紧固定，相比普通卡扣式DB9接头，螺纹锁紧结构在有振动的工业现场能避免接头松脱导致的信号中断，适配工业现场复杂的工况环境。尾部的接线盒部分做了阶梯式的外形设计，压接端子嵌入在浅绿色的绝缘基座内，基座下方是黑色的绝缘底座，底座上印有对应产品的标识信息，接线完成后可以直接扣合配套的外壳，对内部压接点形成防护，避免灰尘、金属碎屑落入接线区域造成短路。安装边界上，这款连接器完全遵循标准DB9接口的安装尺寸，接口端的固定孔间距、插针排布完全符合DB9连接器的通用规范，不需要对设备端的安装开孔做任何修改就能直接替换原有普通DB9接头，尾部接线盒的整体宽度比传统DB9尾部焊接结构宽出约12毫米，在做柜内布线规划时，只需要预留出对应宽度的接线空间即可，不会和周边相邻的其他接插件产生安装干涉。基座上的每个压接端子都带有独立的方形压线孔，螺丝拧紧后能将线缆线芯牢牢压在端子的导电片上，相比焊接方式，压接结构不存在虚焊、脱焊的风险，后期维护时也不需要携带电烙铁，直接用螺丝刀就能完成线缆的更换与调整，对于现场运维来说便利性提升明显。整个连接器的绝缘部分都采用了硬质绝缘工程塑料材质，具备基础的耐温、绝缘性能，满足常规工业环境下的使用要求，接线盒的边缘做了圆角过渡处理，安装操作时不会划伤操作人员的手部，细节设计贴合现场装配的实际需求。
