小型桌面式XY双轴激光雕刻设备结构

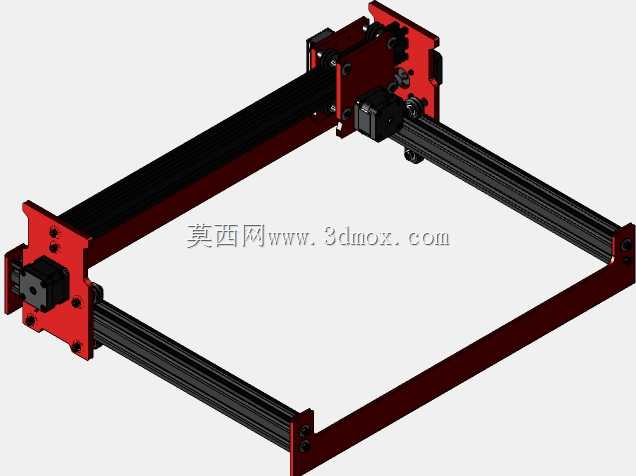

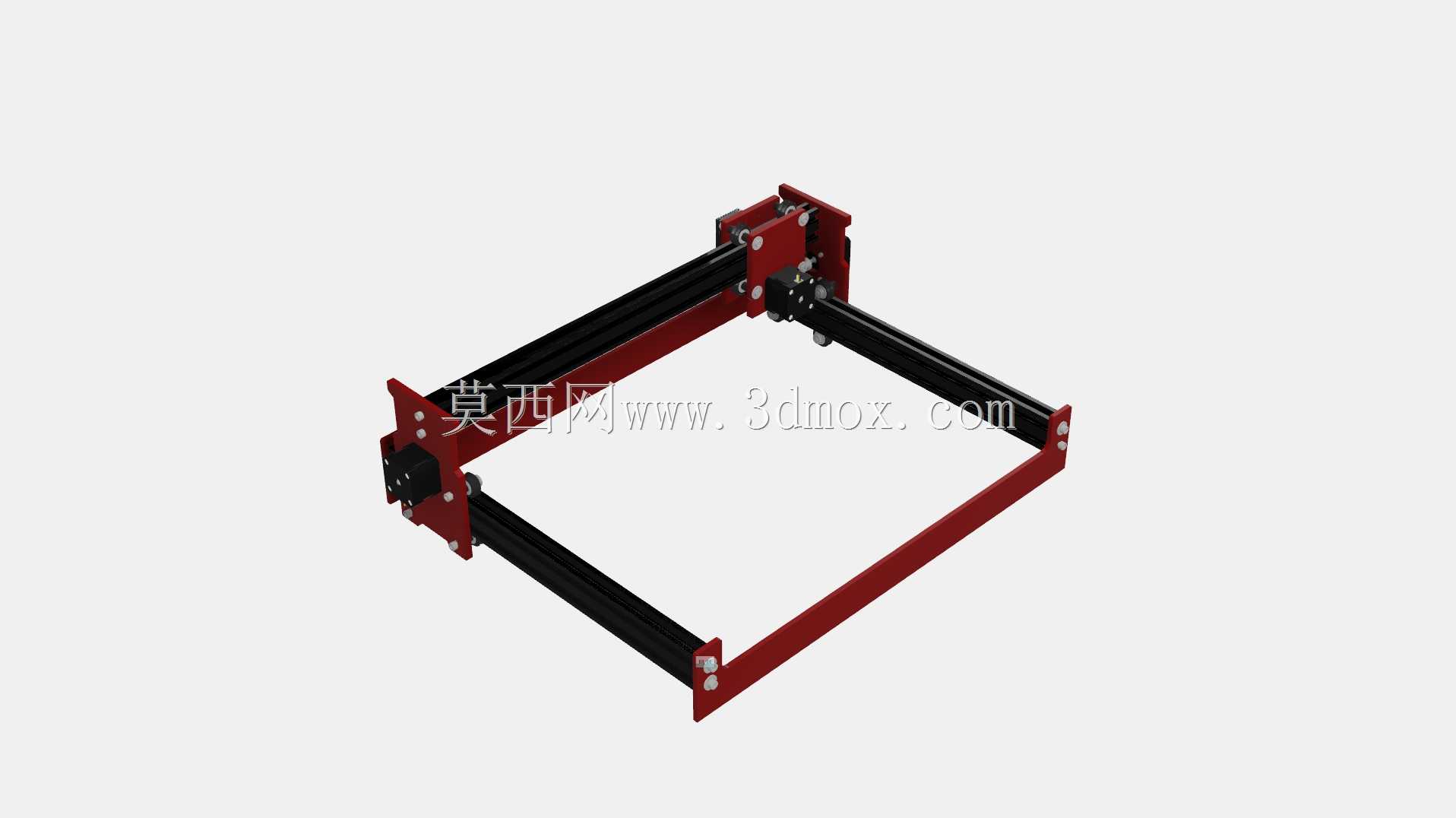

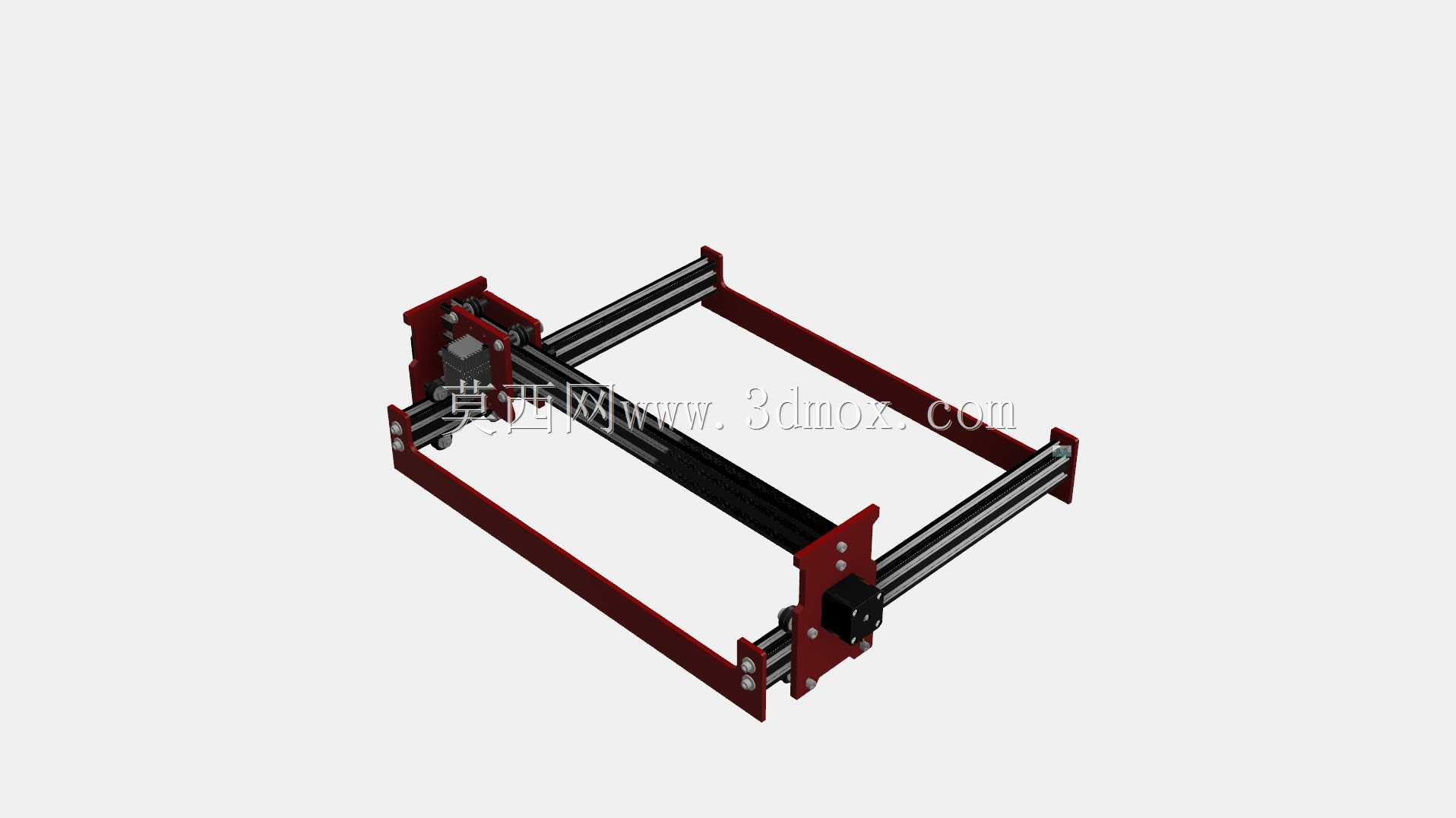

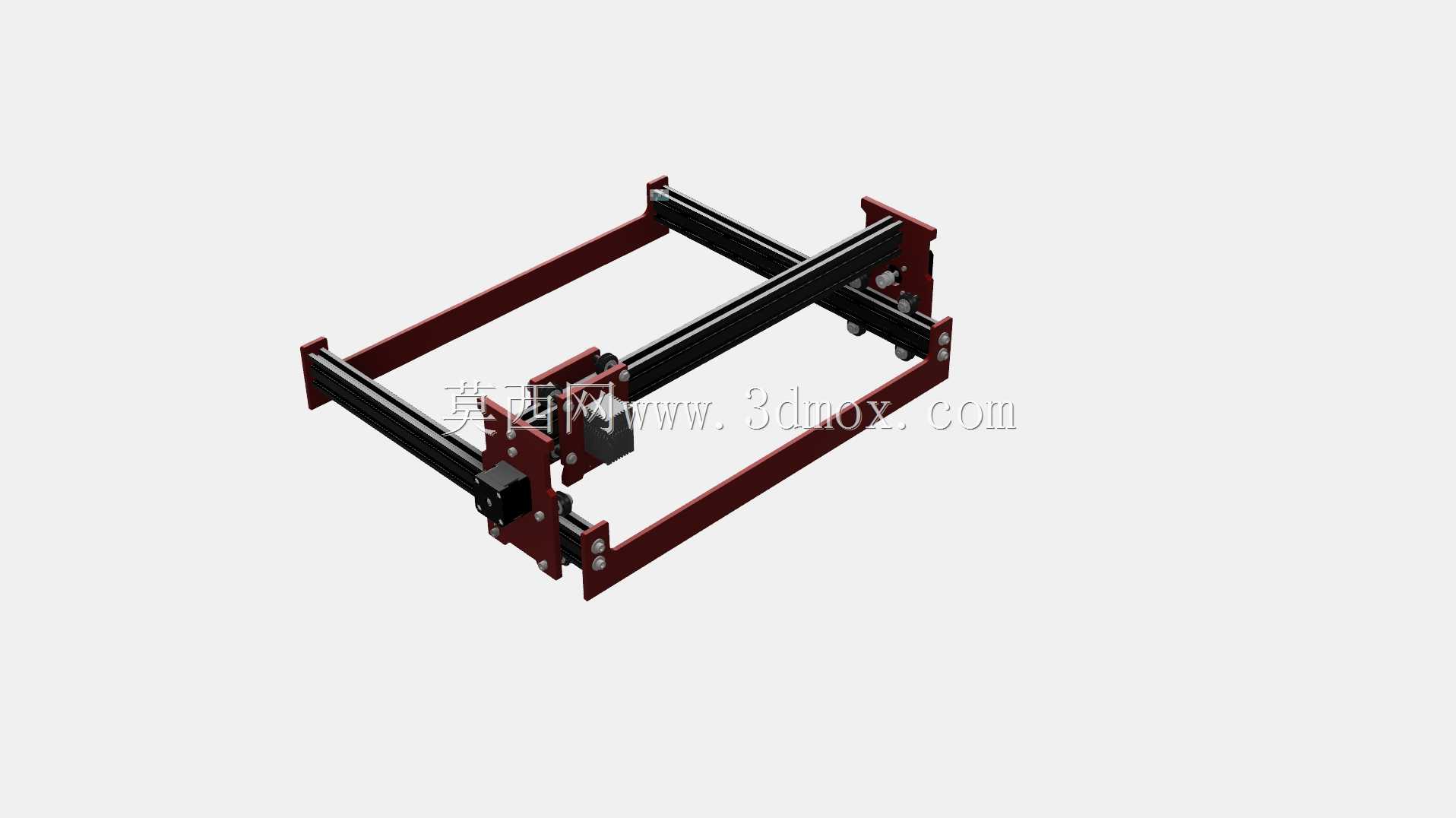

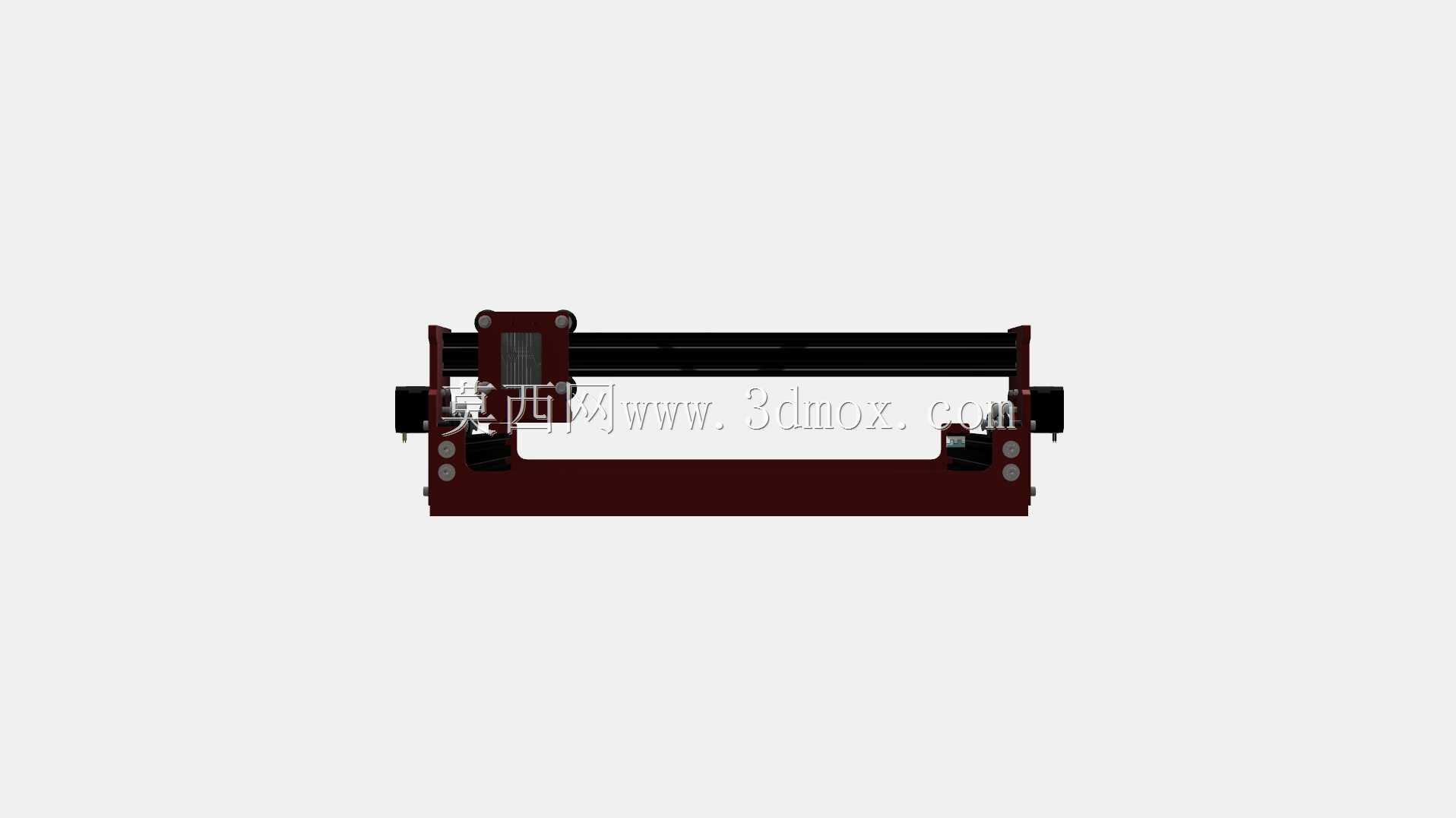

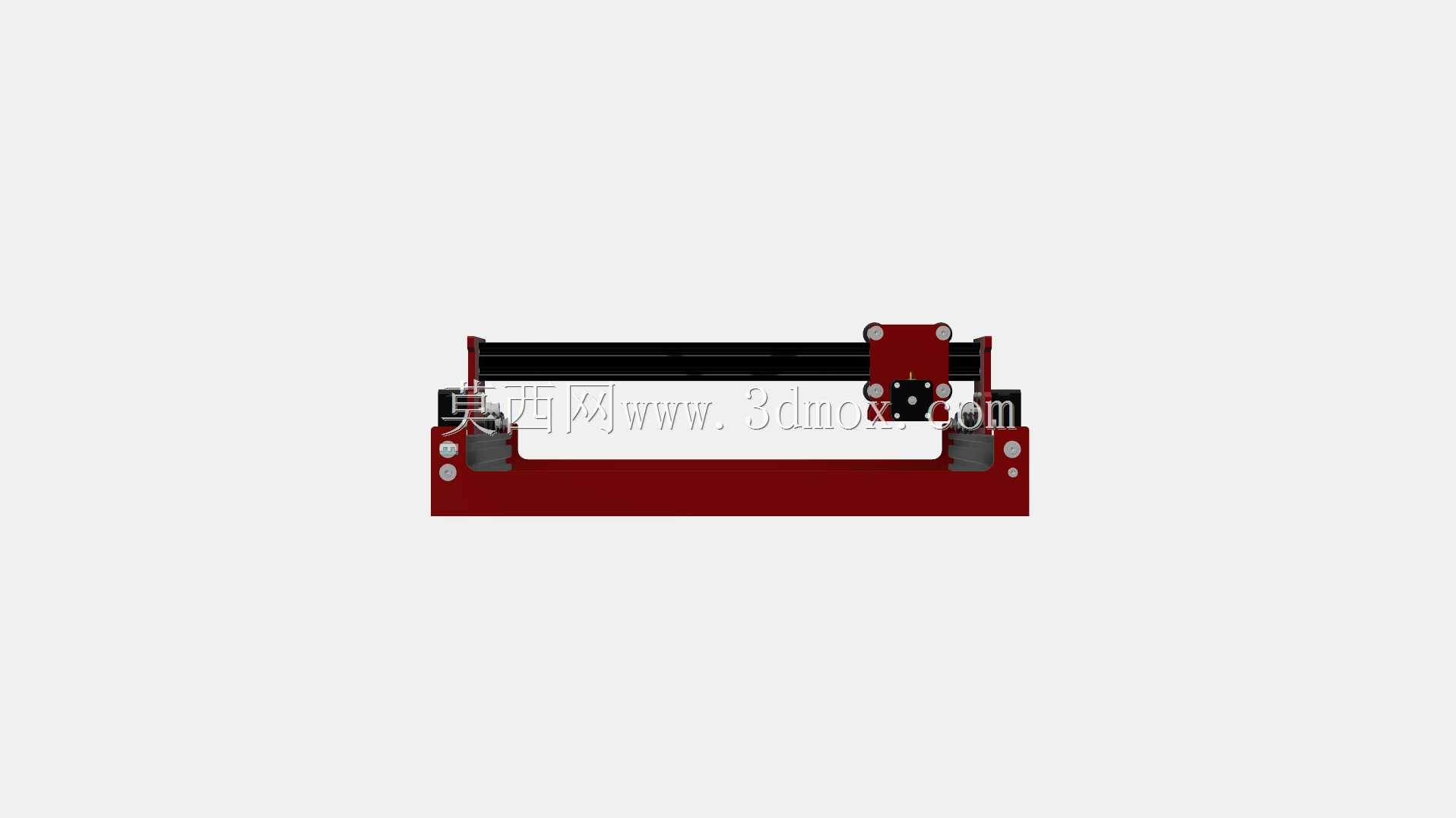

这款XY架构激光雕刻设备的整体框架采用标准铝型材拼接搭建，型材槽口直接作为直线运动副的安装基准，省去了额外的安装底板加工工序，装配时仅需依靠型材端面的角码连接即可保证框架的方正度，大幅降低了小批量制作的加工成本。运动部分采用同步带传动搭配线性滑轨的组合，X轴模组整体架设在Y轴的两个平行滑轨滑块上，两端的同步带轮张紧结构直接集成在型材端板上，调整张紧度时无需拆解整体框架，日常维护的操作空间充足。设备的有效加工行程覆盖常规桌面加工的常用尺寸范围，框架外轮廓预留了电控模块、激光驱动板的安装位，所有走线可沿型材内置槽布设，不会外露干涉运动部件的运行轨迹。从实际应用场景来看，这类设备主要面向小型加工场景，可在竹木、皮革、亚克力、薄塑料片等非金属材质表面完成图案雕刻、浅度切割作业，常见于文创产品定制、小型手办加工、教学实训、个人DIY工坊等场景，相比大型工业雕刻设备，它的占地面积仅相当于一张普通A3幅面纸张大小，可直接放置在常规工作台面上使用，不需要专门的设备安装地基。设计过程中优先考虑了运动部件的负载匹配，激光头安装座采用轻量化结构设计，在保证安装刚性的前提下尽可能降低X轴的运动负载，避免高速运动时出现过冲或定位偏差。两个轴的驱动电机均安装在框架的固定端，不会随运动部件往复移动，进一步降低了运动部分的整体重量，提升了运行平稳性。框架的四个支脚预留了防滑垫安装槽，放置在光滑工作台面时不会因设备运行振动出现移位，同时支脚高度可微调，能够适应不太平整的桌面安装环境。激光头的安装位预留了上下调节空间，可根据不同加工材质的焦距要求调整出光高度，不需要额外更换治具即可适配不同厚度的加工物料。传动同步带的选型兼顾了传动精度与成本，常规雕刻作业下的重复定位精度可满足普通文创加工、标识打标的需求，设备整体没有冗余的结构设计，所有零部件均为市面常见的标准件，后期更换配件不需要专门定制，可大幅降低使用过程中的维护成本。
