龙门式数控激光雕刻切割一体机结构

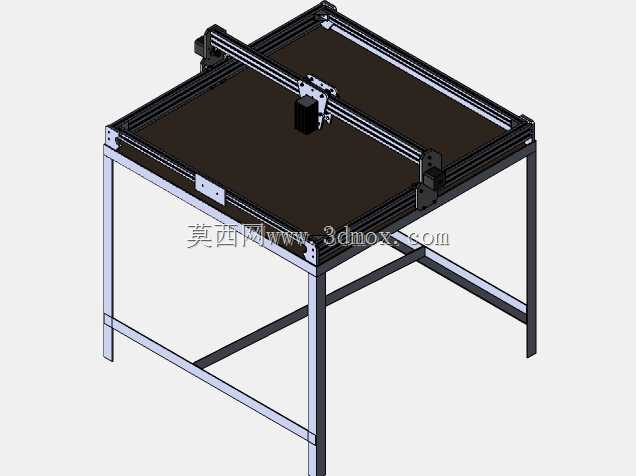

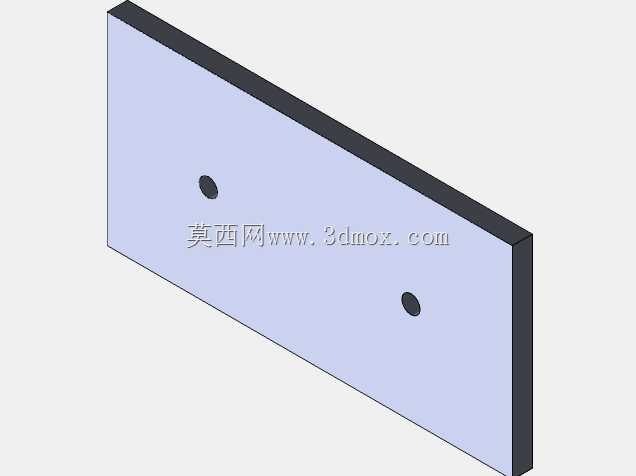

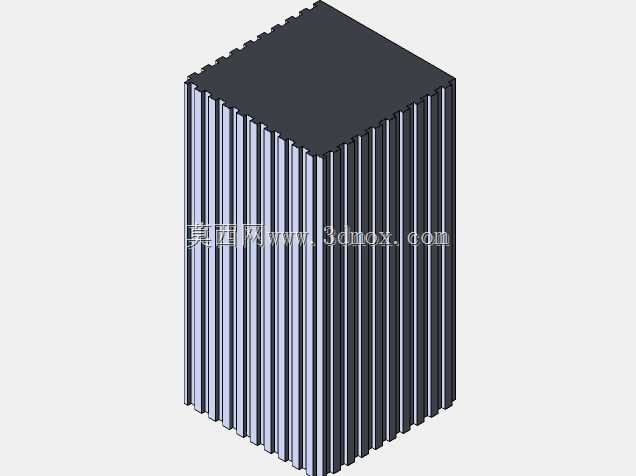

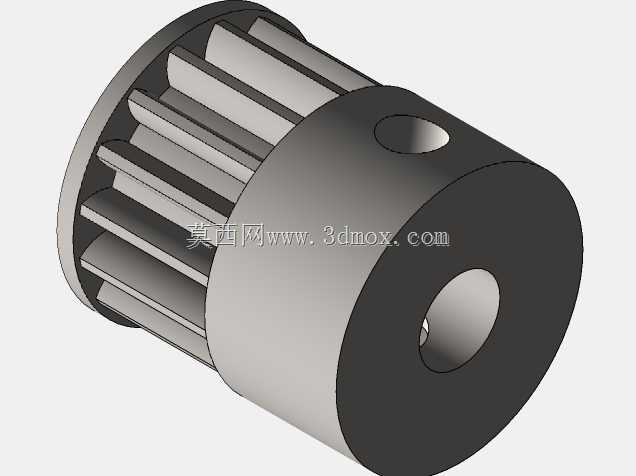

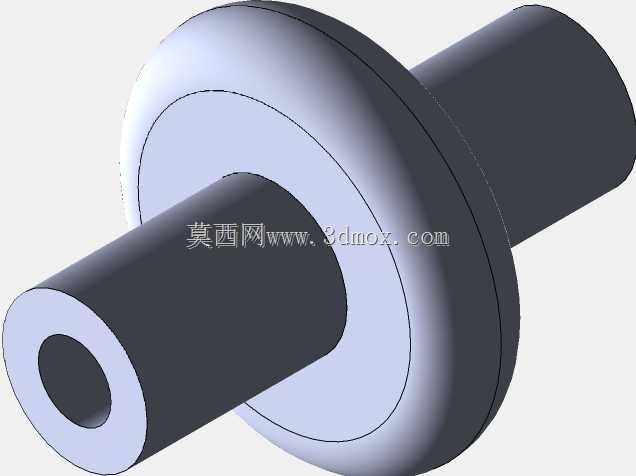

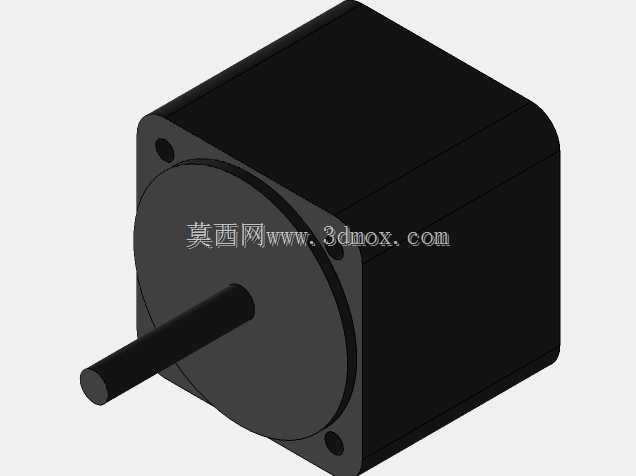

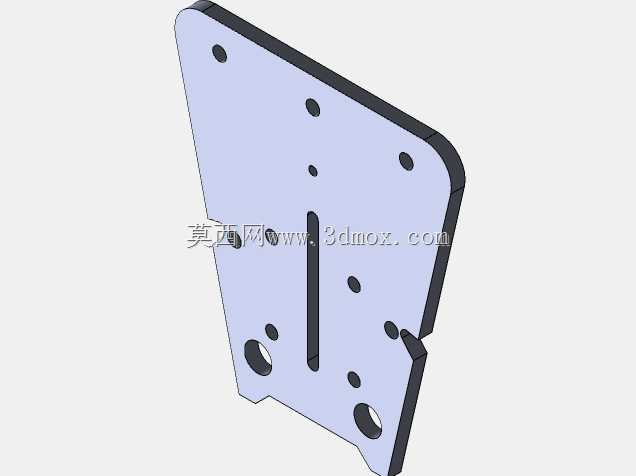

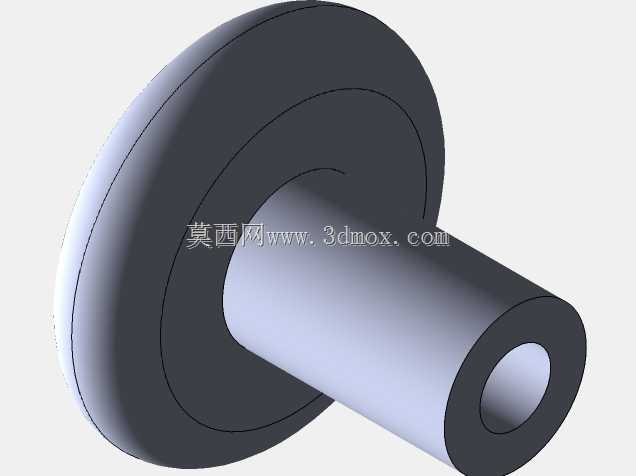

这款设备的机架主体采用标准工业铝型材搭建，搭配方管焊接的落地支撑腿，整体为龙门式运动布局，加工幅面覆盖常规中小型板材加工需求，横向龙门梁跨距与纵向导轨行程匹配常见的广告板材、工艺木皮、薄亚克力片材的进料尺寸，设备底部预留的支撑腿高度可适配常规车间操作台的接料高度，安装时仅需调整底部脚杯即可完成水平校准，无需额外浇筑设备基础。从功能设计来看，设备将数控铣削路由与激光加工头集成在同一运动滑台上，可根据加工需求切换执行末端，既可以完成硬质板材的轮廓铣削、开槽、打孔工艺，也能通过激光头完成薄材的高速切割、表面雕刻打标作业，解决了传统单功能设备需要多次上下料对位的痛点，适合小批量多工艺的加工场景使用。运动系统采用双侧同步带传动搭配直线导轨导向，X轴滑台搭载在龙门横梁上，Y轴导轨沿设备长度方向布置在机架两侧，传动部件的安装位在铝型材上预留了标准T型槽，后期维护更换配件时无需重新加工安装孔位，激光头的安装座设计了可调焦距的微调结构，可根据不同加工材料的焦距需求快速调整出光高度，无需额外制作转接工装。在实际应用场景中，这类设备常部署在广告制作工坊、小型工艺礼品加工车间、院校创客实训空间，可加工的材料涵盖密度板、亚克力、薄皮革、双色板、薄铝板等，针对不同材料的加工特性，滑台的运动速度参数可通过控制系统单独调整，激光功率输出也可匹配加工速度做动态适配，避免出现材料烧穿或者切割不透的问题。设计过程中充分考虑了设备的拆装运输便利性，整个机架的铝型材连接均采用标准角件与内六角螺栓紧固，拆解后可通过普通货运车辆运输，到现场后按照装配定位标记即可快速完成组装，机架的台面采用高密度硬质板材作为承托面，表面平整度误差控制在加工允许范围内，放置待加工板材时无需额外做平面度校准，支撑腿之间设计了横向连接杆件，提升了设备高速运动时的整体刚性，减少滑台高速移动带来的机架晃动，保证加工轨迹的精度。
